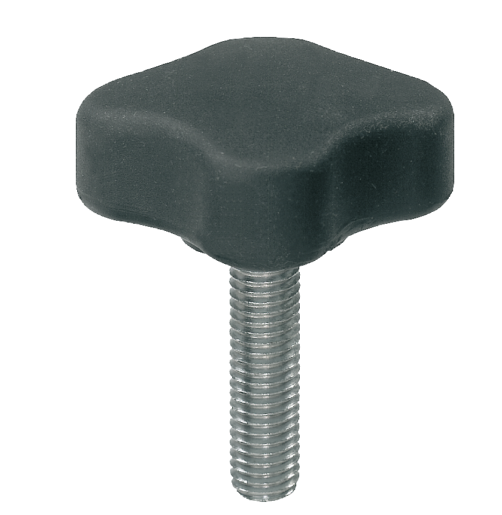

Pokrętła gwiaździste czteroramienne płaskie z gwintem zewnętrznym

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Pokrętła gwiaździste czteroramienne
      - Pokrętła gwiaździste czteroramienne płaskie z gwintem zewnętrznym

Opis artykułu/ilustracje produktu

OpisMateriał, wersja:Korpus – twardy termoplast, czarny.
Powłoka – miękki termoplast, czarny.
Trzpień gwintowany – stal, klasa wytrzymałości 5.8, ocynkowana.Wskazówka:Płaskie pokrętła gwiaździste czteroramienne SYMPA TOUCH dostarczane są w 5 wielkościach z gwintem wewnętrznym lub zewnętrznym.Na zapytanie:Inne gwinty zewnętrzne, długości śrub, wykonania i kolory.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0278_AG Pokrętła gwiaździste czteroramienne płaskie z gwintem zewnętrznym

180 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	H	H1	L	Cena
K0278.3506X15	L	M6	35,5	14,2	15,5	2,8	15	10,10 PLN
K0278.3506X20	L	M6	35,5	14,2	15,5	2,8	20	10,10 PLN
K0278.3506X25	L	M6	35,5	14,2	15,5	2,8	25	10,38 PLN
K0278.3506X35	L	M6	35,5	14,2	15,5	2,8	35	10,38 PLN
K0278.4406X15	L	M6	44,5	17,5	19,3	3,3	15	10,38 PLN
K0278.4406X20	L	M6	44,5	17,5	19,3	3,3	20	10,49 PLN
K0278.4406X25	L	M6	44,5	17,5	19,3	3,3	25	10,49 PLN
K0278.4406X35	L	M6	44,5	17,5	19,3	3,3	35	10,49 PLN
K0278.4408X16	L	M8	44,5	17,5	19,3	3,3	16	11,38 PLN
K0278.4408X25	L	M8	44,5	17,5	19,3	3,3	25	11,48 PLN
K0278.4408X35	L	M8	44,5	17,5	19,3	3,3	35	11,48 PLN
K0278.4410X20	L	M10	44,5	17,5	19,3	3,3	20	11,53 PLN
K0278.4410X30	L	M10	44,5	17,5	19,3	3,3	30	11,53 PLN
K0278.4410X40	L	M10	44,5	17,5	19,3	3,3	40	11,53 PLN
K0278.4410X50	L	M10	44,5	17,5	19,3	3,3	50	11,53 PLN
K0278.5006X15	L	M6	50,8	23,6	22,1	3,8	15	10,10 PLN
K0278.5006X20	L	M6	50,8	23,6	22,1	3,8	20	10,15 PLN
K0278.5006X25	L	M6	50,8	23,6	22,1	3,8	25	10,82 PLN
K0278.5006X35	L	M6	50,8	23,6	22,1	3,8	35	10,82 PLN
K0278.5008X16	L	M8	50,8	23,6	22,1	3,8	16	10,98 PLN
K0278.5008X25	L	M8	50,8	23,6	22,1	3,8	25	10,98 PLN
K0278.5008X35	L	M8	50,8	23,6	22,1	3,8	35	10,98 PLN
K0278.5010X30	L	M10	50,8	23,6	22,1	3,8	30	11,21 PLN
K0278.5010X40	L	M10	50,8	23,6	22,1	3,8	40	12,31 PLN
K0278.5010X50	L	M10	50,8	23,6	22,1	3,8	50	12,64 PLN
K0278.6306X15	L	M6	63,5	31,7	27,7	4,6	15	10,66 PLN
K0278.6306X20	L	M6	63,5	31,7	27,7	4,6	20	10,70 PLN
K0278.6306X25	L	M6	63,5	31,7	27,7	4,6	25	10,70 PLN
K0278.6306X35	L	M6	63,5	31,7	27,7	4,6	35	10,70 PLN
K0278.6308X16	L	M8	63,5	31,7	27,7	4,6	16	11,53 PLN
K0278.6308X25	L	M8	63,5	31,7	27,7	4,6	25	11,59 PLN
K0278.6308X35	L	M8	63,5	31,7	27,7	4,6	35	11,59 PLN
K0278.6310X30	L	M10	63,5	31,7	27,7	4,6	30	12,64 PLN
K0278.6310X40	L	M10	63,5	31,7	27,7	4,6	40	12,91 PLN
K0278.6310X50	L	M10	63,5	31,7	27,7	4,6	50	12,97 PLN
K0278.7608X16	L	M8	76,2	38,1	33,3	5,6	16	14,90 PLN
K0278.7608X25	L	M8	76,2	38,1	33,3	5,6	25	14,90 PLN
K0278.7608X35	L	M8	76,2	38,1	33,3	5,6	35	14,90 PLN
K0278.7610X30	L	M10	76,2	38,1	33,3	5,6	30	15,12 PLN
K0278.7610X40	L	M10	76,2	38,1	33,3	5,6	40	15,12 PLN
K0278.7610X50	L	M10	76,2	38,1	33,3	5,6	50	15,12 PLN
