Uchwyty rurowe aluminiowe owalne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty rurowe aluminiowe owalne

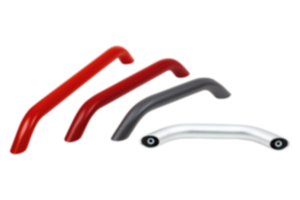

Opis artykułu/ilustracje produktu

OpisOpis produktu:Uchwyt maszyny charakteryzuje się połączeniem masywnego kształtu, znacznej stabilności i bardzo dużej swobody działania. Objęty patentem system mocowania umożliwia montaż od tyłu – od strony przedniej nie są widoczne żadne śruby. Dzięki łatwej do czyszczenia i odpornej na ścieranie powierzchni uchwyt optymalnie dostosowuje się do otoczenia.Materiał:Aluminiowa rura owalna EN AW-6060.
Tuleja gwintowana ze stali.
Wersja:Kolor czarny lub rubinowy RAL 300Wskazówka:Materiał mocujący nie znajduje się w zakresie dostawy. Dla uzyskania pewnego i trwałego oparcia zalecane jest użycie śrub z łbem walcowym i gniazdem sześciokątnym oraz zabezpieczenia gwintu.Montaż:Mocowanie uchwytu maszyny jest możliwe z tyłu. Do tego celu przewidziano śruby DIN z łbem walcowym, gniazdem sześciokątnym i gwintem M8.Zalety:Masywny wygląd, a przy tym niska masa.
Ponadczasowe i eleganckie wzornictwo.
Ergonomiczny kształt uchwytu.
Opatentowany system mocowania do montażu z tyłu.
Wyposażenie:K0869 śruby z łbem walcowym i gniazdem sześciokątnym, DIN 912 / DIN EN ISO 4762, z zabezpieczeniem gwintu
K0869 śruby z łbem walcowym i gniazdem sześciokątnym, DIN 912 / DIN EN ISO 4762
K0871 śruby z łbem sześciokątnym DIN 933 / DIN-EN-ISO 4017
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0796 Uchwyty rurowe aluminiowe owalne

329 kB

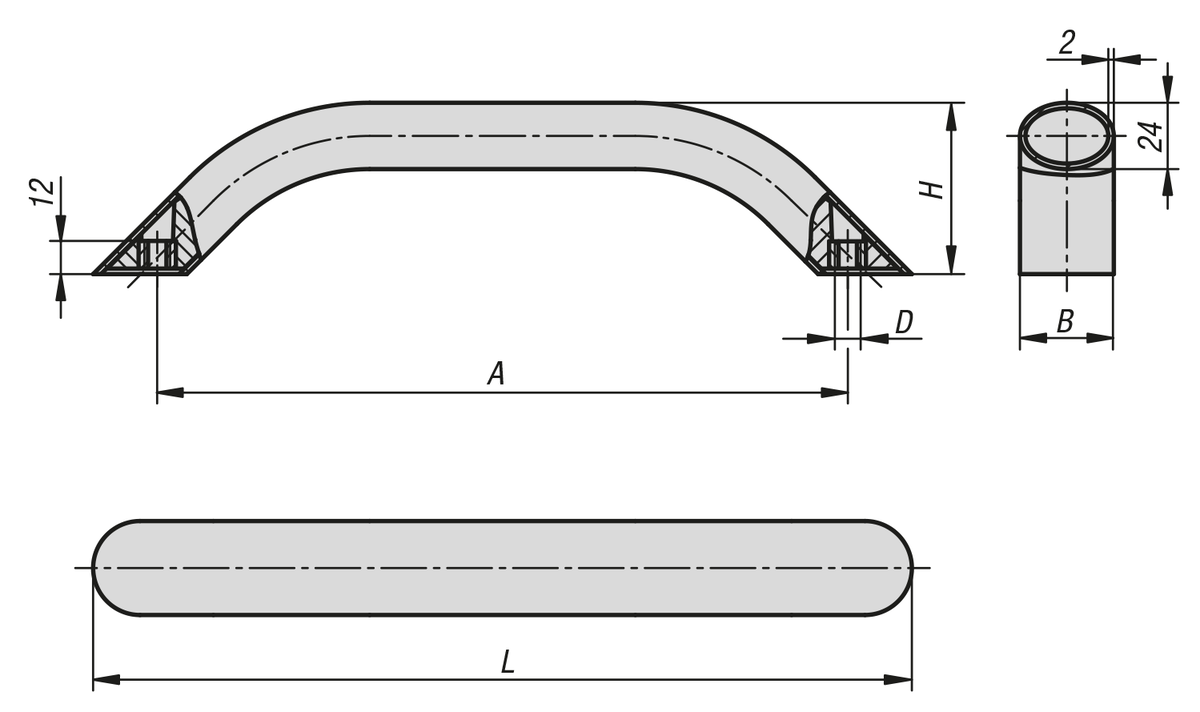

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Powierzchnia korpusu	A	B	D	H	L	Nośność N	Cena
K0796.250083	naturalny	anodowany	250	34	M8	62	296,4	1000	117,68 PLN
K0796.300083	naturalny	anodowany	300	34	M8	62	346,4	1000	124,92 PLN
K0796.400083	naturalny	anodowany	400	34	M8	62	446,4	1000	135,64 PLN
K0796.500083	naturalny	anodowany	500	34	M8	62	546,4	1000	154,42 PLN
K0796.250081	czarny	powlekany proszkowo	250	34	M8	62	296,4	1000	117,68 PLN
K0796.300081	czarny	powlekany proszkowo	300	34	M8	62	346,4	1000	124,92 PLN
K0796.400081	czarny	powlekany proszkowo	400	34	M8	62	446,4	1000	135,64 PLN
K0796.500081	czarny	powlekany proszkowo	500	34	M8	62	546,4	1000	154,42 PLN
K0796.2500827	czerwony RAL 3003	powlekany proszkowo	250	34	M8	62	296,4	1000	117,68 PLN
K0796.3000827	czerwony RAL 3003	powlekany proszkowo	300	34	M8	62	346,4	1000	124,92 PLN
K0796.4000827	czerwony RAL 3003	powlekany proszkowo	400	34	M8	62	446,4	1000	135,64 PLN
K0796.5000827	czerwony RAL 3003	powlekany proszkowo	500	34	M8	62	546,4	1000	154,42 PLN
K0796.2500884	czerwony RAL 3020	powlekany proszkowo	250	34	M8	62	296,4	1000	117,68 PLN
K0796.3000884	czerwony RAL 3020	powlekany proszkowo	300	34	M8	62	346,4	1000	124,92 PLN
K0796.4000884	czerwony RAL 3020	powlekany proszkowo	400	34	M8	62	446,4	1000	135,64 PLN
K0796.5000884	czerwony RAL 3020	powlekany proszkowo	500	34	M8	62	546,4	1000	154,42 PLN
