Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

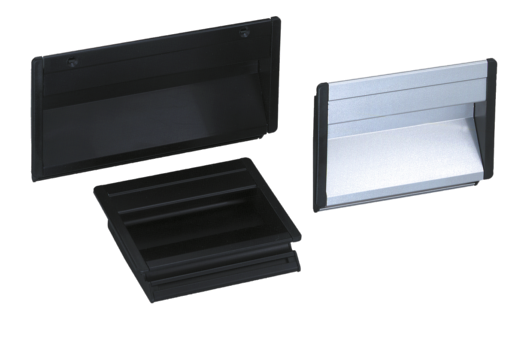

OpisMateriał:Kaseta – profil aluminiowy.
Pokrywy zamykające – poliamid.
Forma A – mocowanie profilem gumowym.
Forma B – mocowanie dwoma stalowymi wkrętami z łbem stożkowym płaskim.
Wersja:Kaseta śrutowana granulatem szklanym, satynowana i anodowana na kolor czarny lub naturalny. Profil gumowy – czarny. Śruby mocujące ocynkowane.Wskazówka:Uchwyty typu A można montować bez wkrętów przy grubości blachy 1-2,5 mm. Przy czym 2 naciągniete profile gumowe gwarantują absolutnie bezpieczny montaż.Uchwyty kasetowe typu B można mocować alternatywnie na zewnątrz za pomocą 2 śrub z łbem stożkowym płaskim.

Dwa rowki krzyżowe odwrócone o 90° pasujące do łba wkręta M4 umożliwiają połączenie z obudową i mogą służyć jako pomoc montażowa dla dodatkowych części.
Montaż:Po wprowadzeniu dolnego profilu gumowego naciska się obie pokrywy boczne na końce kasety. Następnie nad dolną krawędzią otworu montażowego wkłada się uchwyt pod kątem 45° i dociska do ścianki obudowy.
Teraz, zależnie od wersji, wciska się drugi profil gumowy do górnego rowka albo mocuje za pomocą dwóch wkrętów z łbem stożkowym płaskim.
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0238 Uchwyty kasetowe 172 kB

Rysunki (przegląd ogólny)

Uchwyty kasetowe

Uchwyty kasetowe, forma A

Więcej informacji

Rysunki

Uchwyty kasetowe, forma A

Wybór/filtr artykułów

Nr ZamówieniaKolor
korpusu
FormaWykonanieHLL1TOtwór montażowyNośność
N
CADOsp.CenaZamów
K0238.10011anodyzowane w kolorze czarnymAmontaż wtykowy9010011519,5104 x 73500 42,69 PLN
K0238.10013anodyzowany w kolorze naturalnymAmontaż wtykowy9010011519,5104 x 73500 39,24 PLN
K0238.11811anodyzowane w kolorze czarnymAmontaż wtykowy9011813319,5122 x 73500 46,09 PLN
K0238.11813anodyzowany w kolorze naturalnymAmontaż wtykowy9011813319,5122 x 73500 42,09 PLN
K0238.16711anodyzowane w kolorze czarnymAmontaż wtykowy9016718219,5171 x 73500 55,71 PLN
K0238.16713anodyzowany w kolorze naturalnymAmontaż wtykowy9016718219,5171 x 73500 49,77 PLN

Uchwyty kasetowe, forma B

Więcej informacji

Rysunki

Uchwyty kasetowe, forma B

Wybór/filtr artykułów

Nr ZamówieniaKolor
korpusu
FormaWykonanieHLL1TOtwór montażowyNośność
N
CADOsp.CenaZamów
K0238.10021anodyzowane w kolorze czarnymBprzykrecany9010011519,5104 x 73500 53,64 PLN
K0238.10023anodyzowany w kolorze naturalnymBprzykrecany9010011519,5104 x 73500 50,28 PLN
K0238.11821anodyzowane w kolorze czarnymBprzykrecany9011813319,5122 x 73500 56,99 PLN
K0238.11823anodyzowany w kolorze naturalnymBprzykrecany9011813319,5122 x 73500 53,08 PLN
K0238.16721anodyzowane w kolorze czarnymBprzykrecany9016718219,5171 x 73500 66,47 PLN
K0238.16723anodyzowany w kolorze naturalnymBprzykrecany9016718219,5171 x 73500 60,63 PLN
