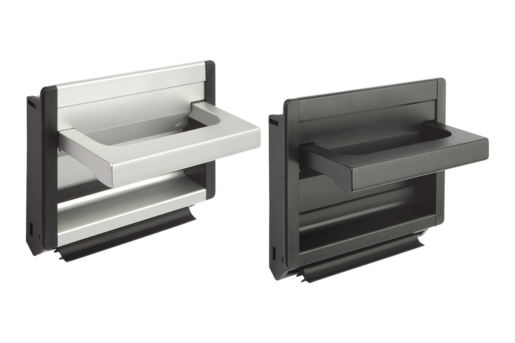

Uchwyty kasetowe ze składanym pałąkiem, forma A

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty kasetowe ze składanym pałąkiem
      - Uchwyty kasetowe ze składanym pałąkiem, forma A

Opis artykułu/ilustracje produktu

OpisMateriał:Kaseta i pałąk – profil aluminiowy.
Pokrywy zamykające – poliamid.
Forma A – mocowanie profilem gumowym.Wersja:Kaseta i pałąk śrutowane granulatem szklanym, satynowane i anodowane na czarno lub na kolor naturalny. Profil gumowy – czarny. Śruby mocujące ocynkowane.Wskazówka:Uchwyty forma A można montować bez wkrętów przy grubości blachy 1-2,5 mm, mocując dwoma profilami z miękkiego plastiku.

Dwa rowki krzyżowe pasujące do łba wkręta M4 umożliwiają połączenie z masą i mogą służyć jako pomoc montażowa dla dodatkowych części.Montaż:Po wprowadzeniu dolnego profilu gumowego naciska się obie pokrywy boczne na końce kasety. Następnie nad dolną krawędzią otworu montażowego wkłada się uchwyt pod kątem 45° i dociska do ścianki obudowy.

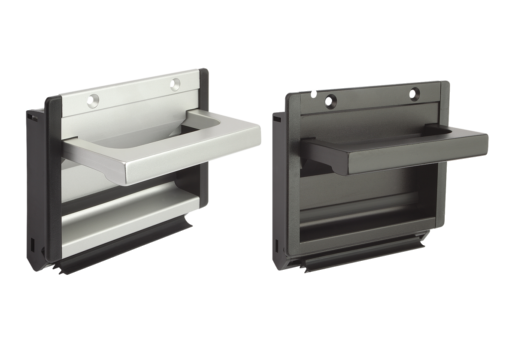

Teraz, zależnie od wersji, wciska się drugi profil gumowy do górnego rowka albo mocuje za pomocą dwóch wkrętów z łbem stożkowym płaskim.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0239_A Uchwyty kasetowe ze składanym pałąkiem, forma A

164 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Forma	Wykonanie	H	L	L1	T	Otwór montażowy	Nośność N	Cena
K0239.10011	anodyzowane w kolorze czarnym	A	montaż wtykowy	90	100	115	19,5	107 x 73	500	158,65 PLN
K0239.11811	anodyzowane w kolorze czarnym	A	montaż wtykowy	90	118	133	19,5	125 x 73	500	166,66 PLN
K0239.16711	anodyzowane w kolorze czarnym	A	montaż wtykowy	90	167	182	19,5	174 x 73	500	188,23 PLN
K0239.10013	anodyzowany w kolorze naturalnym	A	montaż wtykowy	90	100	115	19,5	107 x 73	500	154,42 PLN
K0239.11813	anodyzowany w kolorze naturalnym	A	montaż wtykowy	90	118	133	19,5	125 x 73	500	162,15 PLN
K0239.16713	anodyzowany w kolorze naturalnym	A	montaż wtykowy	90	167	182	19,5	174 x 73	500	182,85 PLN
