Uchwyty kasetowe ze składanym pałąkiem

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty kasetowe ze składanym pałąkiem

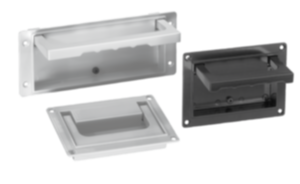

Opis artykułu/ilustracje produktu

OpisMateriał:Aluminiowy odlew ciśnieniowy.Wersja:Kaseta i pałąk powlekane proszkowo na kolor czarny lub jasnoszary, półmatowe.Wskazówka:Nowoczesne wzornictwo pozwala na stosowanie uchwytów wszędzie tam, gdzie wymagane są solidne uchwyty o ładnym kształcie.
Uchwyty kasetowe ze składanym pałąkiem, forma A, posiadają zatrzask, który unieruchamia pałąk w położeniu spoczynkowym i roboczym.
W uchwytach kasetowych ze składanym pałąkiem, forma B, pałąk samoczynnie wraca do położenia spoczynkowego.Montaż:Uchwyty kasetowe ze składanym pałąkiem można montować w wycięciu obudowy o tych samych wymiarach, zarówno od przodu, jak i od tyłu ścianki obudowy.Wskazówka dotycząca planu:

1) dla śrub z łbem stożkowym płaskim M4

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0240 Uchwyty kasetowe ze składanym pałąkiem

157 kB

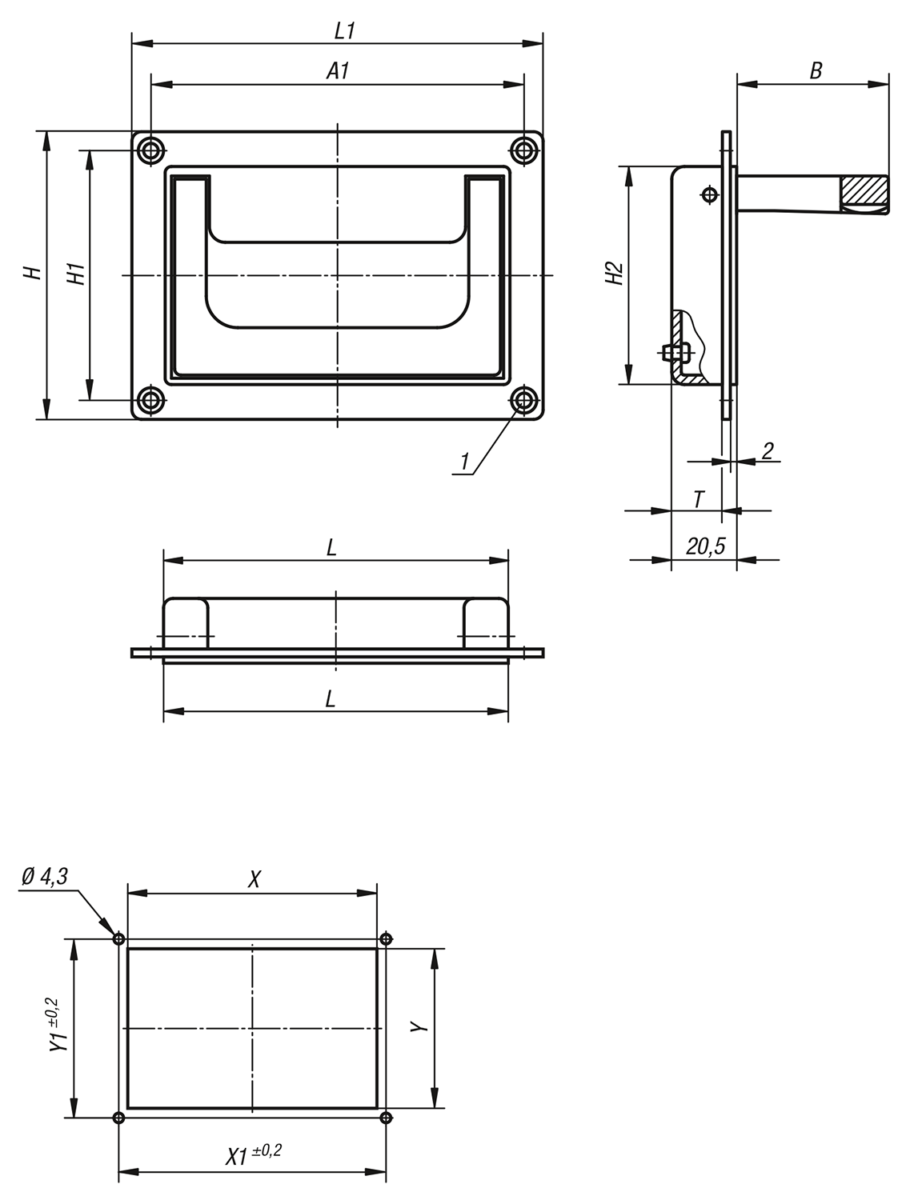

Rysunki

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów

Nr Zamówienia	Forma	Kolor korpusu	A1	B	H	H1	H2	L	L1	T	X	X1	Y	Y1	Nośność N	Cena
K0240.07911811	A	czarny	118	48	91	79	69	109	130	16	110	118	70,5	79	500	109,89 PLN
K0240.05018411	A	czarny	184	51	80	50	72	170	200	16	171	184	73	50	500	109,89 PLN
K0240.07911812	A	jasnoszary RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	109,89 PLN
K0240.05018412	A	jasnoszary RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	109,89 PLN
K0240.07911821	B	czarny	118	48	91	79	69	109	130	16	110	118	70,5	79	500	125,53 PLN
K0240.05018421	B	czarny	184	51	80	50	72	170	200	16	171	184	73	50	500	125,53 PLN
K0240.07911822	B	jasnoszary RAL 7035	118	48	91	79	69	109	130	16	110	118	70,5	79	500	125,53 PLN
K0240.05018422	B	jasnoszary RAL 7035	184	51	80	50	72	170	200	16	171	184	73	50	500	125,53 PLN
