Uchwyty rurowe aluminiowe z ramieniem uchwytu z tworzywa...

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty rurowe aluminiowe z ramieniem uchwytu z tworzywa sztucznego

Opis artykułu/ilustracje produktu

OpisMateriał:Poprzeczka uchwytu – aluminium EN AW-6060.
Wsporniki – poliamid wzmocniony granulatem szklanym.
Tulejka gwintowana – mosiądz.Wersja:Poprzeczka uchwytu gładko szlifowana i anodowana na kolor naturalny lub czarny.
Wsporniki w kolorze aluminium lub czarne.Wskazówka:Poprzeczka uchwytu jest ześrubowana na stałe ze wspornikami.Montaż:Od tyłu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0236 Uchwyty rurowe aluminiowe z ramieniem uchwytu z tworzywa sztucznego

108 kB

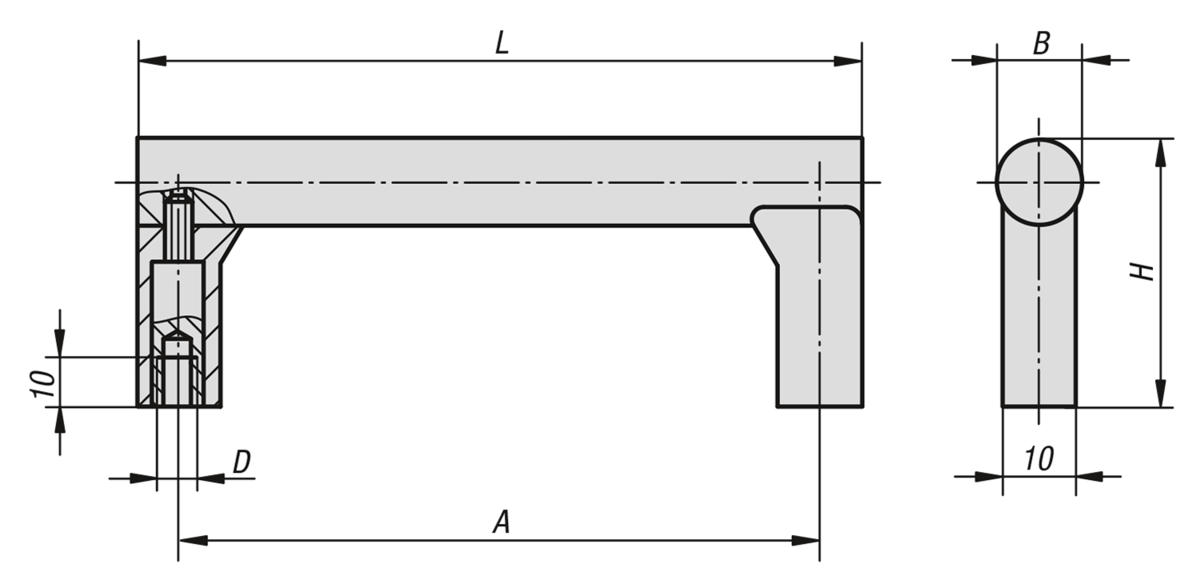

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Kolor komponentów	A	B	D	H	L	Nośność N	Cena
K0236.1055041	anodyzowany w kolorze naturalnym	w kolorze aluminium	55	12	M4	37	67	300	81,10 PLN
K0236.1088041	anodyzowany w kolorze naturalnym	w kolorze aluminium	88	12	M4	37	100	300	84,93 PLN
K0236.1100041	anodyzowany w kolorze naturalnym	w kolorze aluminium	100	12	M4	37	112	300	86,22 PLN
K0236.1120041	anodyzowany w kolorze naturalnym	w kolorze aluminium	120	12	M4	37	132	300	88,39 PLN
K0236.1180041	anodyzowany w kolorze naturalnym	w kolorze aluminium	180	12	M4	37	192	300	95,07 PLN
K0236.1055042	anodyzowany w kolorze naturalnym	czarny	55	12	M4	37	67	300	70,23 PLN
K0236.1088042	anodyzowany w kolorze naturalnym	czarny	88	12	M4	37	100	300	73,96 PLN
K0236.1100042	anodyzowany w kolorze naturalnym	czarny	100	12	M4	37	112	300	75,35 PLN
K0236.1120042	anodyzowany w kolorze naturalnym	czarny	120	12	M4	37	132	300	77,42 PLN
K0236.1180042	anodyzowany w kolorze naturalnym	czarny	180	12	M4	37	192	300	84,04 PLN
K0236.1055043	anodyzowane w kolorze czarnym	w kolorze aluminium	55	12	M4	37	67	300	82,86 PLN
K0236.1088043	anodyzowane w kolorze czarnym	w kolorze aluminium	88	12	M4	37	100	300	86,58 PLN
K0236.1100043	anodyzowane w kolorze czarnym	w kolorze aluminium	100	12	M4	37	112	300	87,98 PLN
K0236.1120043	anodyzowane w kolorze czarnym	w kolorze aluminium	120	12	M4	37	132	300	90,52 PLN
K0236.1180043	anodyzowane w kolorze czarnym	w kolorze aluminium	180	12	M4	37	192	300	97,45 PLN
K0236.1055044	anodyzowane w kolorze czarnym	czarny	55	12	M4	37	67	300	72,04 PLN
K0236.1088044	anodyzowane w kolorze czarnym	czarny	88	12	M4	37	100	300	75,87 PLN
K0236.1100044	anodyzowane w kolorze czarnym	czarny	100	12	M4	37	112	300	77,27 PLN
K0236.1120044	anodyzowane w kolorze czarnym	czarny	120	12	M4	37	132	300	79,65 PLN
K0236.1180044	anodyzowane w kolorze czarnym	czarny	180	12	M4	37	192	300	86,53 PLN
