Uchwyty rurowe, forma A

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty rurowe
      - Uchwyty rurowe, forma A

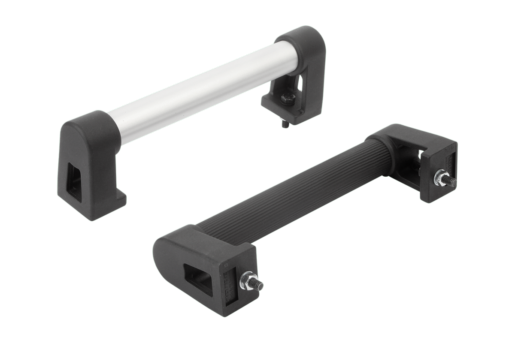

Opis artykułu/ilustracje produktu

OpisMateriał:Rura – aluminium EN AW-6060.
Wsporniki – poliamid wzmocniony granulatem szklanym.Wersja:Rura połączeniowa anodowana na kolor naturalny lub powlekana ryflowanym tworzywem sztucznym, czarna.Wskazówka:Wsporniki mają w zamocowaniach rury 2 lub 4 trójkątne profile z PCW. Rura połączeniowa podczas wciskania ulega wytarciu zapewniając dokładne osadzenie pasowane.
Śruby montażowe ocynkowane na kolor czarny oraz odpowiednie podkładki i nakrętki są dostarczane w komplecie.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0223_A Uchwyty rurowe, forma A

121 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Forma	A	B	D	H	L	Nośność N	Cena
K0223.150203	naturalny	A	150	32	M5x20	55,5	184	1000	64,54 PLN
K0223.200203	naturalny	A	200	32	M5x20	55,5	234	1000	69,03 PLN
K0223.300203	naturalny	A	300	32	M5x20	55,5	334	1000	78,35 PLN
K0223.400203	naturalny	A	400	32	M5x20	55,5	434	1000	87,45 PLN
K0223.500203	naturalny	A	500	32	M5x20	55,5	534	1000	96,75 PLN
K0223.150202	czarny	A	150	32	M5x20	55,5	184	1000	76,76 PLN
K0223.200202	czarny	A	200	32	M5x20	55,5	234	1000	82,10 PLN
K0223.300202	czarny	A	300	32	M5x20	55,5	334	1000	93,31 PLN
K0223.400202	czarny	A	400	32	M5x20	55,5	434	1000	103,89 PLN
K0223.500202	czarny	A	500	32	M5x20	55,5	534	1000	115,26 PLN
