Uchwyty rurowe z aluminium lub stali nierdzewnej z ramieniem...

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty rurowe z aluminium lub stali nierdzewnej z ramieniem uchwytu z tworzywa sztucznego i obustronnym skosem

Opis artykułu/ilustracje produktu

OpisMateriał:

Wsporniki – czarny termoplast wzmocniony granulatem szklanym.
Rura połączeniowa, aluminium EN AW-6060 lub stal nierdzewna 1.4301.

Wersja:Łącznik rurowy z aluminium, anodowany na kolor naturalny lub powlekany żłobkowanym tworzywem sztucznym.
Łącznik rurowy nierdzewny, szlifowany precyzyjnie.Wskazówka:Wsporniki uchwytu w obszarze mocowania rury posiadają 4 poprzeczne żebra zaciskowe. Podczas wciskania łącznika rurowego ulegają one wytarciu, zapewniając dokładne osadzenie pasowane.
Śruby mocujące ocynkowane na kolor czarny oraz odpowiednie podkładki i nakrętki są dostarczane w komplecie.Montaż:Od przodu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0222 Uchwyty rurowe z aluminium lub stali nierdzewnej z ramieniem uchwytu z tworzywa sztucznego i obustronnym skosem

164 kB

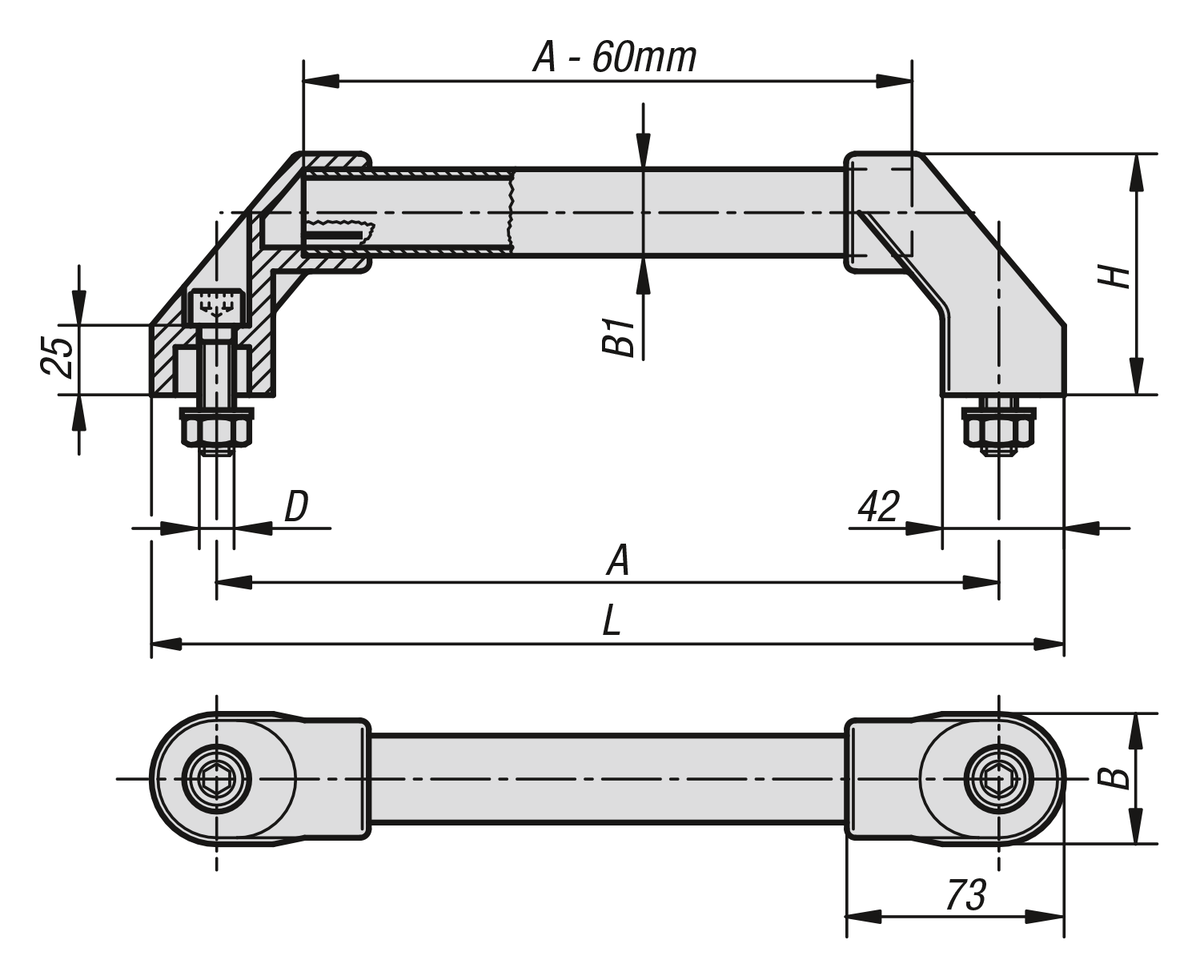

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Powierzchnia korpusu	A	B	B1	D	H	L	Nośność N	Cena
K0222.2501	aluminium	szlifowana i anodyzowana	250	44	30X1,5	M10x45	80	294	1000	93,67 PLN
K0222.3001	aluminium	szlifowana i anodyzowana	300	44	30X1,5	M10x45	80	344	1000	98,64 PLN
K0222.3501	aluminium	szlifowana i anodyzowana	350	44	30X1,5	M10x45	80	394	1000	103,50 PLN
K0222.4001	aluminium	szlifowana i anodyzowana	400	44	30X1,5	M10x45	80	444	1000	108,22 PLN
K0222.5001	aluminium	szlifowana i anodyzowana	500	44	30X1,5	M10x45	80	544	1000	118,88 PLN
K0222.6001	aluminium	szlifowana i anodyzowana	600	44	30X1,5	M10x45	80	644	1000	128,24 PLN
K0222.2502	aluminium	powłoka z tworzywa sztucznego, żłobkowana	250	44	30X1,5	M10x45	80	294	1000	108,22 PLN
K0222.3002	aluminium	powłoka z tworzywa sztucznego, żłobkowana	300	44	30X1,5	M10x45	80	344	1000	114,06 PLN
K0222.3502	aluminium	powłoka z tworzywa sztucznego, żłobkowana	350	44	30X1,5	M10x45	80	394	1000	119,65 PLN
K0222.4002	aluminium	powłoka z tworzywa sztucznego, żłobkowana	400	44	30X1,5	M10x45	80	444	1000	126,43 PLN
K0222.5002	aluminium	powłoka z tworzywa sztucznego, żłobkowana	500	44	30X1,5	M10x45	80	544	1000	137,86 PLN
K0222.6002	aluminium	powłoka z tworzywa sztucznego, żłobkowana	600	44	30X1,5	M10x45	80	644	1000	149,45 PLN
K0222.2503	stal nierdzewna	-	250	44	30X1,5	M10x45	80	294	1000	135,44 PLN
K0222.3003	stal nierdzewna	-	300	44	30X1,5	M10x45	80	344	1000	141,65 PLN
K0222.3503	stal nierdzewna	-	350	44	30X1,5	M10x45	80	394	1000	148,06 PLN
K0222.4003	stal nierdzewna	-	400	44	30X1,5	M10x45	80	444	1000	154,42 PLN
K0222.5003	stal nierdzewna	-	500	44	30X1,5	M10x45	80	544	1000	174,29 PLN
K0222.6003	stal nierdzewna	-	600	44	30X1,5	M10x45	80	644	1000	187,75 PLN
