Uchwyty pałąkowe owalne

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty pałąkowe owalne

Opis artykułu/ilustracje produktu

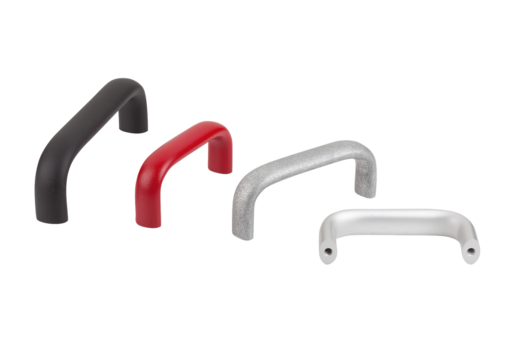

OpisMateriał:Owalny pręt aluminiowy EN AW-6060.Wersja:Kolor czarny lub rubinowy RAL 3003, powlekanie proszkowe, anodowanie na kolor naturalny lub szlifowanie bez powlekania.Wskazówka:Te uchwyty pałąkowe są szczególnie stabilne i można je stosować tam, gdzie manipulacja wymaga mocnego uchwytu. Wersję niepowlekaną wyszlifowaną po montażu można lakierować lub powlekać.Montaż:Od tyłu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0204 Uchwyty pałąkowe owalne

117 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Powierzchnia korpusu	A	B	B1	D	H	L	T	Nośność N	Cena
K0204.10001	czarny	powlekany proszkowo	100	21	13	M6	50	113	12	1000	40,84 PLN
K0204.11201	czarny	powlekany proszkowo	112	21	13	M6	50	125	12	1000	42,32 PLN
K0204.1120108	czarny	powlekany proszkowo	112	25	17	M8	55	129	14	1000	49,83 PLN
K0204.12001	czarny	powlekany proszkowo	120	21	13	M6	50	133	12	1000	43,17 PLN
K0204.1200108	czarny	powlekany proszkowo	120	25	17	M8	55	137	14	1000	50,73 PLN
K0204.12801	czarny	powlekany proszkowo	128	21	13	M6	50	141	12	1000	43,75 PLN
K0204.1280108	czarny	powlekany proszkowo	128	25	17	M8	55	145	14	1000	51,68 PLN
K0204.1600106	czarny	powlekany proszkowo	160	21	13	M6	50	173	12	1000	48,04 PLN
K0204.16001	czarny	powlekany proszkowo	160	25	17	M8	55	177	14	1000	55,49 PLN
K0204.18001	czarny	powlekany proszkowo	180	25	17	M8	55	197	14	1000	57,34 PLN
K0204.19201	czarny	powlekany proszkowo	192	25	17	M8	55	209	14	1000	58,66 PLN
K0204.35001	czarny	powlekany proszkowo	350	25	17	M8	55	367	14	1000	101,63 PLN
K0204.110003	naturalny	anodowany	100	21	13	M6	50	113	12	1000	36,03 PLN
K0204.111203	naturalny	anodowany	112	21	13	M6	50	125	12	1000	37,03 PLN
K0204.11120308	naturalny	anodowany	112	25	17	M8	55	129	14	1000	44,07 PLN
K0204.112003	naturalny	anodowany	120	21	13	M6	50	133	12	1000	37,50 PLN
K0204.11200308	naturalny	anodowany	120	25	17	M8	55	137	14	1000	45,02 PLN
K0204.112803	naturalny	anodowany	128	21	13	M6	50	141	12	1000	38,03 PLN
K0204.11280308	naturalny	anodowany	128	25	17	M8	55	145	14	1000	45,60 PLN
K0204.11600306	naturalny	anodowany	160	21	13	M6	50	173	12	1000	40,84 PLN
K0204.116003	naturalny	anodowany	160	25	17	M8	55	177	14	1000	48,46 PLN
K0204.118003	naturalny	anodowany	180	25	17	M8	55	197	14	1000	50,95 PLN
K0204.119203	naturalny	anodowany	192	25	17	M8	55	209	14	1000	51,90 PLN
K0204.135003	naturalny	anodowany	350	25	17	M8	55	367	14	1000	89,34 PLN
K0204.19203	naturalny	anodowany	192	26	17	M8	55	209	14	1000
K0204.10027	czerwony RAL 3003	powlekany proszkowo	100	21	13	M6	50	113	12	1000	40,84 PLN
K0204.11227	czerwony RAL 3003	powlekany proszkowo	112	21	13	M6	50	125	12	1000	42,32 PLN
K0204.1122708	czerwony RAL 3003	powlekany proszkowo	112	25	17	M8	55	129	14	1000	49,83 PLN
K0204.12027	czerwony RAL 3003	powlekany proszkowo	120	21	13	M6	50	133	12	1000	43,17 PLN
K0204.1202708	czerwony RAL 3003	powlekany proszkowo	120	25	17	M8	55	137	14	1000	50,73 PLN
K0204.12827	czerwony RAL 3003	powlekany proszkowo	128	21	13	M6	50	141	12	1000	43,75 PLN
K0204.1282708	czerwony RAL 3003	powlekany proszkowo	128	25	17	M8	55	145	14	1000	51,68 PLN
K0204.1602706	czerwony RAL 3003	powlekany proszkowo	160	21	13	M6	50	173	12	1000	48,04 PLN
K0204.16027	czerwony RAL 3003	powlekany proszkowo	160	25	17	M8	55	177	14	1000	55,49 PLN
K0204.18027	czerwony RAL 3003	powlekany proszkowo	180	25	17	M8	55	197	14	1000	57,34 PLN
K0204.19227	czerwony RAL 3003	powlekany proszkowo	192	25	17	M8	55	209	14	1000	58,66 PLN
K0204.35027	czerwony RAL 3003	powlekany proszkowo	350	25	17	M8	55	367	14	1000	101,63 PLN
K0204.100	-	niepowlekane i bębnowane	100	21	13	M6	50	113	12	1000	32,74 PLN
K0204.112	-	niepowlekane i bębnowane	112	21	13	M6	50	125	12	1000	33,86 PLN
K0204.120	-	niepowlekane i bębnowane	120	21	13	M6	50	133	12	1000	34,44 PLN
K0204.128	-	niepowlekane i bębnowane	128	21	13	M6	50	141	12	1000	34,97 PLN
K0204.16006	-	niepowlekane i bębnowane	160	21	13	M6	50	173	12	1000	38,46 PLN
K0204.11208	-	niepowlekane i bębnowane	112	25	17	M8	55	129	14	1000	39,94 PLN
K0204.12008	-	niepowlekane i bębnowane	120	25	17	M8	55	137	14	1000	40,53 PLN
K0204.12808	-	niepowlekane i bębnowane	128	25	17	M8	55	145	14	1000	41,37 PLN
K0204.160	-	niepowlekane i bębnowane	160	25	17	M8	55	177	14	1000	44,44 PLN
K0204.180	-	niepowlekane i bębnowane	180	25	17	M8	55	197	14	1000	45,92 PLN
K0204.192	-	niepowlekane i bębnowane	192	25	17	M8	55	209	14	1000	46,92 PLN
K0204.350	-	niepowlekane i bębnowane	350	25	17	M8	55	367	14	1000	81,31 PLN
