Uchwyty pałąkowe, forma A

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty pałąkowe
      - Uchwyty pałąkowe, forma A

Opis artykułu/ilustracje produktu

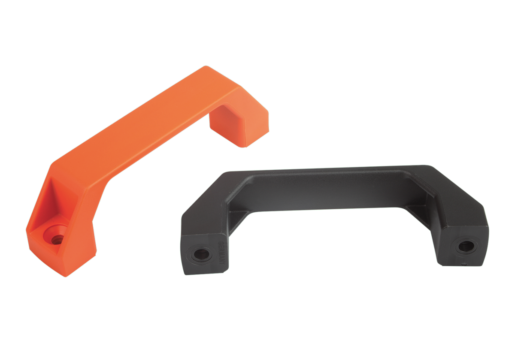

OpisMateriał:Termoplast, wzmocniony granulatem szklanym.Wersja:Czerń matowa RAL 7021 lub pomarańczowy.Wskazówka:Wymiar „A” dotyczy uchwytu po jego zmontowaniu. Przed zmontowaniem jest on mniejszy nawet o 2 mm, z powodu naprężenia gnącego.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0191_A Uchwyty pałąkowe, forma A

112 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Kolor korpusu	A	B	C	D	H	L	L1	Nośność N	Cena
K0191.1120081	A	ciemnoszary RAL 7021	120	26	8	9	42	138	96	1000	15,34 PLN
K0191.1140081	A	ciemnoszary RAL 7021	140	26	8	9	42	158	116	1000	19,63 PLN
K0191.1160081	A	ciemnoszary RAL 7021	160	28	9	9	45	178	136	1000	30,26 PLN
K0191.1120082	A	pomarańczowy	120	26	8	9	42	138	96	1000	15,34 PLN
K0191.1140082	A	pomarańczowy	140	26	8	9	42	158	116	1000	19,63 PLN
K0191.1160082	A	pomarańczowy	160	28	9	9	45	178	136	1000	30,26 PLN
