K0189

Uchwyty pałąkowe z tworzywa sztucznego wąskie

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty pałąkowe z tworzywa sztucznego wąskie

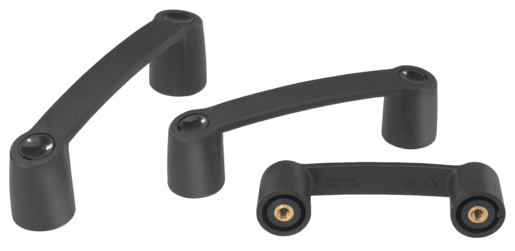

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast
Tulejka gwintowana – mosiądz.Wersja:Uchwyt i zaślepki – czarne.Montaż:Forma A od tyłu.
Forma B od przodu.Na zapytanie:Inne kolory uchwytów wzgl. zaślepek.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0189 Uchwyty pałąkowe z tworzywa sztucznego wąskie

125 kB

Rysunki (przegląd ogólny)

Uchwyty pałąkowe z tworzywa sztucznego wąskie, montaż od tyłu

Więcej informacji

Rysunki

Uchwyty pałąkowe z tworzywa sztucznego wąskie, montaż od tyłu

Wybór/filtr artykułów

Nr Zamówienia	Forma	A	B	B1	D	H	L	L1	S	T2	Nośność N	Cena
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320	14,59 PLN
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320	21,48 PLN
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870	21,48 PLN
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320	24,53 PLN
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870	24,53 PLN
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200	34,36 PLN

Uchwyty pałąkowe z tworzywa sztucznego wąskie, montaż po stronie obsługi

Więcej informacji

Rysunki

Uchwyty pałąkowe z tworzywa sztucznego wąskie, montaż po stronie obsługi

Wybór/filtr artykułów

Nr Zamówienia	Forma	A	B	B1	D	D1	H	L	L1	S	T	T1	Nośność N	Cena
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500	13,14 PLN
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950	15,69 PLN
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950	24,17 PLN
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950	28,88 PLN
