Zaślepki gwintowane do rur okrągłych

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Stopki wychylne
    - Zaślepki gwintowane do rur okrągłych

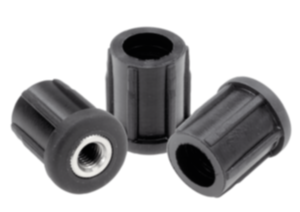

Opis artykułu/ilustracje produktu

OpisMateriał:Zaślepka – termoplast wzmocniony włóknem szklanym.
Wstawka gwintowa – mosiądz.Wersja:Zaślepka – czarna. Wstawka gwintowana – niklowana.Wskazówka:Zaślepki ułatwiają montaż stopek wahliwych i wychylnych w nogach z rury okrągłej.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0431 Zaślepki gwintowanedo rur okrągłych

170 kB

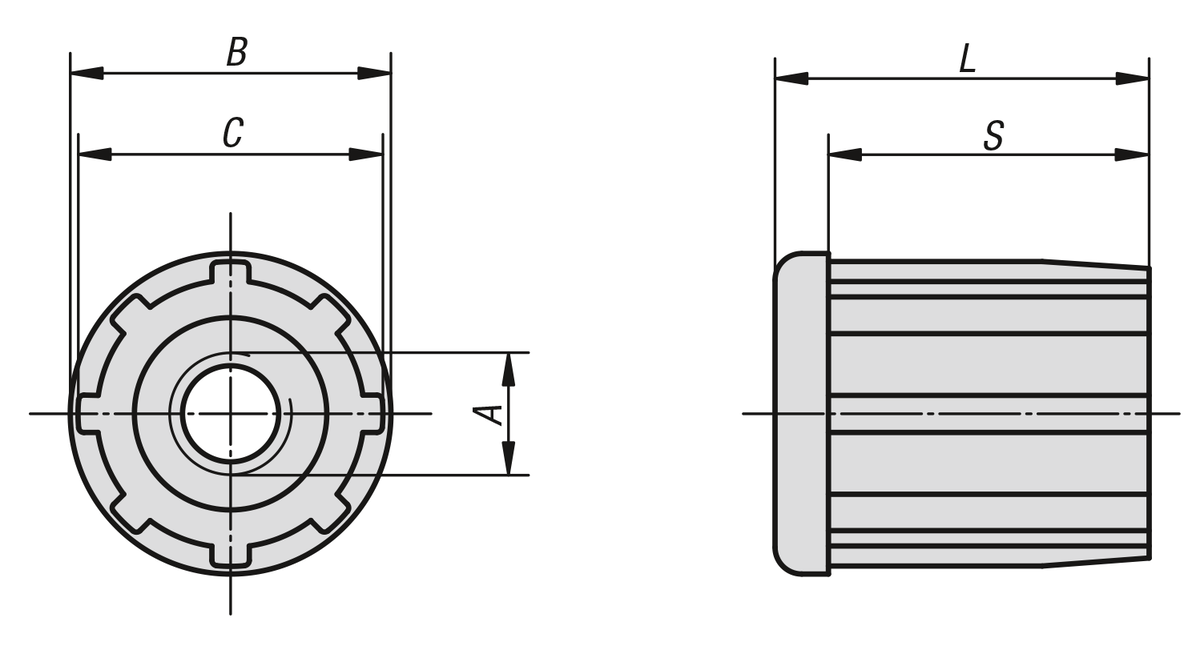

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A	B	C	L	S	Odpowiedni do rur	Obciążalność maks. kN	Cena
K0431.103010	M10	30	28,4	33	27	Ø 30 x 1	5	18,36 PLN
K0431.123010	M12	30	28,4	33	27	Ø 30 x 1	5	18,36 PLN
K0431.143010	M14	30	28,4	33	27	Ø 30 x 1	5	18,36 PLN
K0431.163010	M16	30	28,4	33	27	Ø 30 x 1	5	18,36 PLN
K0431.103815	M10	38	35,5	43	35	Ø 38 x 1,5	5	21,17 PLN
K0431.123815	M12	38	35,5	43	35	Ø 38 x 1,5	5	21,17 PLN
K0431.163815	M16	38	35,5	43	35	Ø 38 x 1,5	5	21,17 PLN
K0431.104215	M10	42	39,9	43	35	Ø 42,4 x 1,5	6	23,65 PLN
K0431.124215	M12	42	39,9	43	35	Ø 42,4 x 1,5	6	23,65 PLN
K0431.144215	M14	42	39,9	43	35	Ø 42,4 x 1,5	6	23,65 PLN
K0431.164215	M16	42	39,9	43	35	Ø 42,4 x 1,5	6	23,65 PLN
K0431.204215	M20	42	39,9	43	35	Ø 42,4 x 1,5	6	23,65 PLN
K0431.124815	M12	48	45,8	55	44	Ø 48,3 x 1,5	6	27,32 PLN
K0431.144815	M14	48	45,8	55	44	Ø 48,3 x 1,5	6	27,32 PLN
K0431.164815	M16	48	45,8	55	44	Ø 48,3 x 1,5	6	27,32 PLN
K0431.204815	M20	48	45,8	55	44	Ø 48,3 x 1,5	6	27,32 PLN
K0431.125015	M12	50	48,4	55	44	Ø 50,9 x 1,5	6	28,90 PLN
K0431.145015	M14	50	48,4	55	44	Ø 50,9 x 1,5	6	28,90 PLN
K0431.165015	M16	50	48,4	55	44	Ø 50,9 x 1,5	6	28,90 PLN
K0431.205015	M20	50	48,4	55	44	Ø 50,9 x 1,5	6	28,90 PLN
