Talerzyki do stopek wahliwych – cynkowy odlew ciśnieniowy, typ A

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Stopki wychylne
    - Talerzyki do stopek wychylnych cynkowy odlew ciśnieniowy lub stal nierdzewna
      - Talerzyki do stopek wahliwych – cynkowy odlew ciśnieniowy, typ A

Opis artykułu/ilustracje produktu

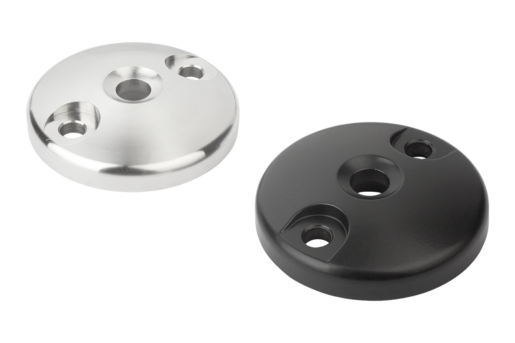

OpisMateriał:Podstawa z cynkowego stopu ciśnieniowego lub stali szlachetnej 1.4305.Wersja:Talerzyk – cynkowy odlew ciśnieniowy, czarna powłoka proszkowa. Talerzyk – stal nierdzewna z połyskiem.Wskazówka:Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego. Każdy talerzyk można zestawić z każdym trzpieniem.
Dobór trzpieni gwintowanych – patrz K0427.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0425_A Talerzyki do stopek wahliwych – cynkowy odlew ciśnieniowy, typ A

196 kB

Wskazówka techniczna dla stopek wychylnych

783 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	D	A	H	Obciążalność maks. kN	Cena
K0425.10401	A	cynk	40	-	18	20	27,98 PLN
K0425.10451	A	cynk	45	-	18	25	31,13 PLN
K0425.10501	A	cynk	50	-	18	25	32,63 PLN
K0425.10601	A	cynk	60	-	18	35	47,81 PLN
K0425.10801	A	cynk	80	-	18	35	57,85 PLN
K0425.11001	A	cynk	100	-	18	35	73,58 PLN
K0425.11201	A	cynk	120	-	18	35	94,33 PLN
K0425.10602	A	stal nierdzewna	60	-	18	45	107,70 PLN
K0425.10802	A	stal nierdzewna	80	-	18	45	150,20 PLN
K0425.11002	A	stal nierdzewna	100	-	18	45	231,07 PLN
