Grupy towarów

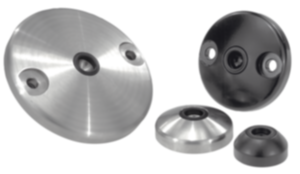

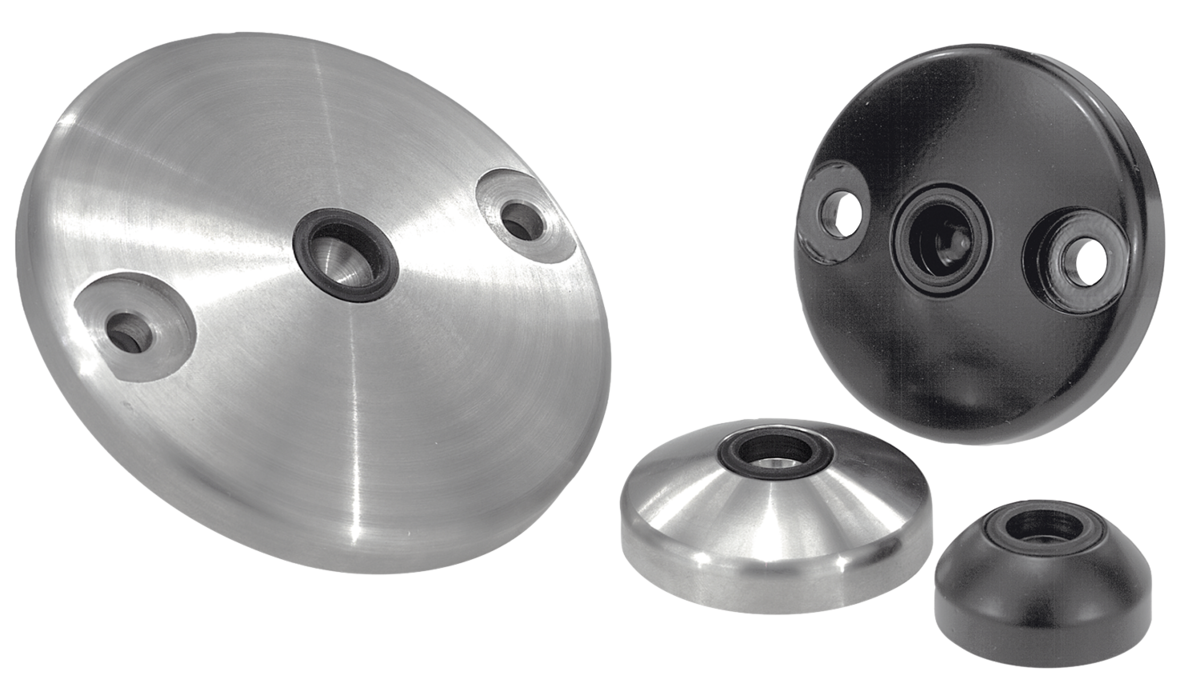

Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna
K0416

Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub...

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Talerzyki – cynkowy odlew ciśnieniowy lub stal nierdzewna 1.4305.
Podkładka antypoślizgowa – elastomer termoplastyczny.
Wersja:Talerzyk – cynkowy odlew ciśnieniowy, czarna powłoka proszkowa.
Talerzyk – stal nierdzewna z połyskiem.
Wskazówka:Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego wzgl. głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem bądż głowicą kulową.
Podkładka antypoślizgowa pochłania wibracje i zabezpiecza przed ślizganiem.
Dobór trzpieni gwintowanych – patrz K0421.
Odpowiednie główki – patrz K0422.
Wskazówka dotycząca planu:
Forma A
bez otworu mocującego, bez podkładki antypoślizgowej
Forma B
bez otworu mocującego, z podkładką antypoślizgową
Forma C
z otworem mocującym (otwartym), bez podkładki antypoślizgowej
Forma D
z otworem mocującym (otwartym), z podkładką antypoślizgową

1) od Ø talerzyka 80
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0416 Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna 197 kB
 Wskazówka techniczna dla stopek wahliwych 415 kB

Rysunki (przegląd ogólny)

Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ A

Więcej informacji

Rysunki

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ A

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
D

AHObciążalność
maks. kN
CADOsp.CenaZamów
K0416.10301Acynk30-1820  22,31 PLN
K0416.10401Acynk40-1830  25,49 PLN
K0416.10451Acynk45-1830  30,08 PLN
K0416.10501Acynk50-1830  30,08 PLN
K0416.10601Acynk60-1830  35,42 PLN
K0416.10801Acynk80-1830  48,12 PLN
K0416.11001Acynk100-1835  65,40 PLN
K0416.11201Acynk120-1835  72,04 PLN
K0416.10302Astal nierdzewna30-1820  45,36 PLN
K0416.10402Astal nierdzewna40-1830  50,39 PLN
K0416.10452Astal nierdzewna45-1830  57,46 PLN
K0416.10502Astal nierdzewna50-1835  67,02 PLN
K0416.10602Astal nierdzewna60-1835  85,38 PLN
K0416.10802Astal nierdzewna80-1835  136,30 PLN
K0416.11002Astal nierdzewna100-1840  209,69 PLN
K0416.11202Astal nierdzewna120-1840  272,70 PLN

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ B

Więcej informacji

Rysunki

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ B

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
D

AHObciążalność
maks. kN
CADOsp.CenaZamów
K0416.20401Bcynk40-2030  28,73 PLN
K0416.20601Bcynk60-2030  39,31 PLN
K0416.20802Bstal nierdzewna80-2035  142,62 PLN
K0416.20302Bstal nierdzewna30-2020  48,28 PLN
K0416.20451Bcynk45-2030  33,70 PLN
K0416.20502Bstal nierdzewna50-2035  71,28 PLN
K0416.21202Bstal nierdzewna120-2040  286,58 PLN
K0416.21201Bcynk120-2035  85,16 PLN
K0416.20301Bcynk30-2020  24,84 PLN
K0416.20801Bcynk80-2030  54,06 PLN
K0416.20452Bstal nierdzewna45-2030  61,02 PLN
K0416.21002Bstal nierdzewna100-2040  222,48 PLN
K0416.20501Bcynk50-2030  33,91 PLN
K0416.20602Bstal nierdzewna60-2035  89,53 PLN
K0416.21001Bcynk100-2035  77,17 PLN
K0416.20402Bstal nierdzewna40-2030  53,78 PLN

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ C

Więcej informacji

Rysunki

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ C

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DAHObciążalność
maks. kN
CADOsp.CenaZamów
K0416.30801Ccynk80551830  61,19 PLN
K0416.31001Ccynk100741835  78,62 PLN
K0416.31201Ccynk120941835  85,16 PLN
K0416.30802Cstal nierdzewna80551835  150,34 PLN
K0416.31002Cstal nierdzewna100741840  223,67 PLN
K0416.31202Cstal nierdzewna120941840  286,58 PLN

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ D

Więcej informacji

Rysunki

Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ D

Wybór/filtr artykułów

Nr ZamówieniaFormaMateriał
korpusu
DAHObciążalność
maks. kN
CADOsp.CenaZamów
K0416.40801Dcynk80552030  67,18 PLN
K0416.41001Dcynk100742035  90,29 PLN
K0416.41201Dcynk120942035  98,12 PLN
K0416.40802Dstal nierdzewna80552035  156,77 PLN
K0416.41002Dstal nierdzewna100742040  236,41 PLN
K0416.41202Dstal nierdzewna120942040  300,73 PLN
