Nastawne nóżki do przyrządów do profili aluminiowych

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Stopki wychylne
    - Nastawne nóżki do przyrządów do profili aluminiowych

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus z termoplastu wzmocnionego włóknem szklanym.
Trzpień i podkładka ze stali.Wersja:Korpus czarny.
Trzpień i podkładka ocynkowane.Wskazówka:Nóżki nastawne najlepiej nadają się do stołów i lekkich przyrządów. Wysokość nóżki można nastawić bezstopniowo pokręcając nakrętkę ręką lub kluczem. Wpusty korpusu centrują i uniemożliwiając jego przekręcenie. Używając nakrętek prostokątnych (kamieni), można mocować nóżki w rowkach profili aluminiowych unikając wiercenia i gwintowania.Wskazówka dotycząca planu:

1) Końcówka
2) Nakrętka

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0432 Nastawne nóżki do przyrządówdo profili aluminiowych

267 kB

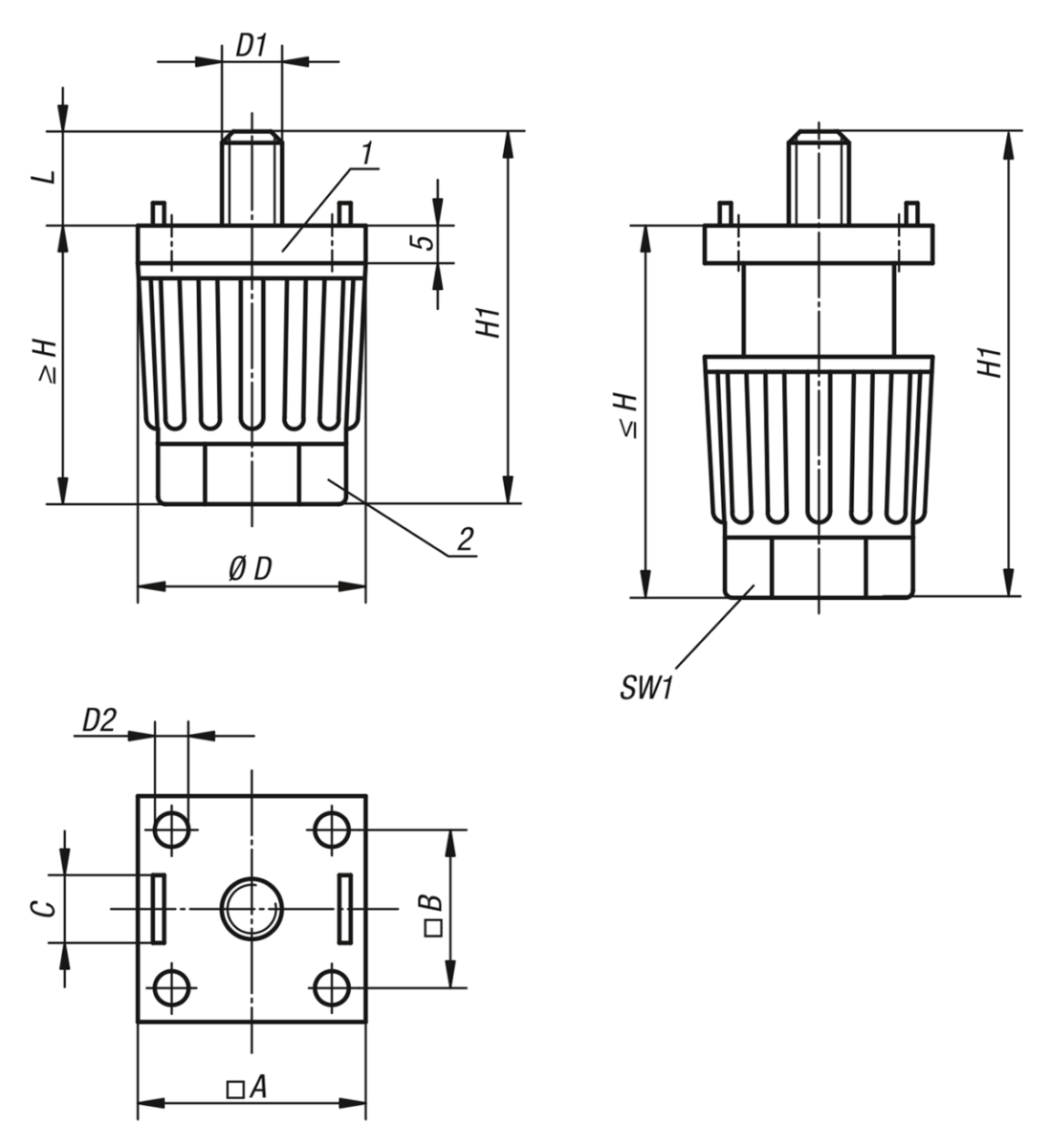

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A dla profili aluminiowych	B	C dla rowka	D	D1	D2 dla wkręta z łbem wpuszczanym	H	H1	L	SW1	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Cena
K0432.300806	30	20,5	8	30	M6	M4	35-50	44-59	9	22	1,5	34,84 PLN
K0432.300808	30	20,5	8	30	M8	M4	35-50	44-59	9	22	1,5	34,84 PLN
K0432.400808	40	28	8	40	M8	M6	45-65	54-74	9	30	1,5	37,26 PLN
K0432.401006	40	28	10	40	M6	M6	45-65	54-74	9	30	1,5	37,26 PLN
K0432.401008	40	28	10	40	M8	M6	45-65	54-74	9	30	1,5	37,26 PLN
