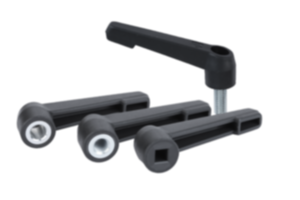

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Rękojeść – tworzywo sztuczne wzmocnione włóknem szklanym.
Części stalowe – klasa wytrzymałości 5.8.Wersja:Rękojeść czarnoszara, części stalowe pasywowane na niebiesko.Wskazówka:Rękojeści stałe można stosować do prostych zadań mocowania. Przy tym z reguły potrzebna jest dostateczna przestrzeń do wykonania rękojeścią obrotu o 360°.Na zapytanie:Wykonania specjalne.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0175 Rękojeści stałe

149 kB

Rysunki (przegląd ogólny)

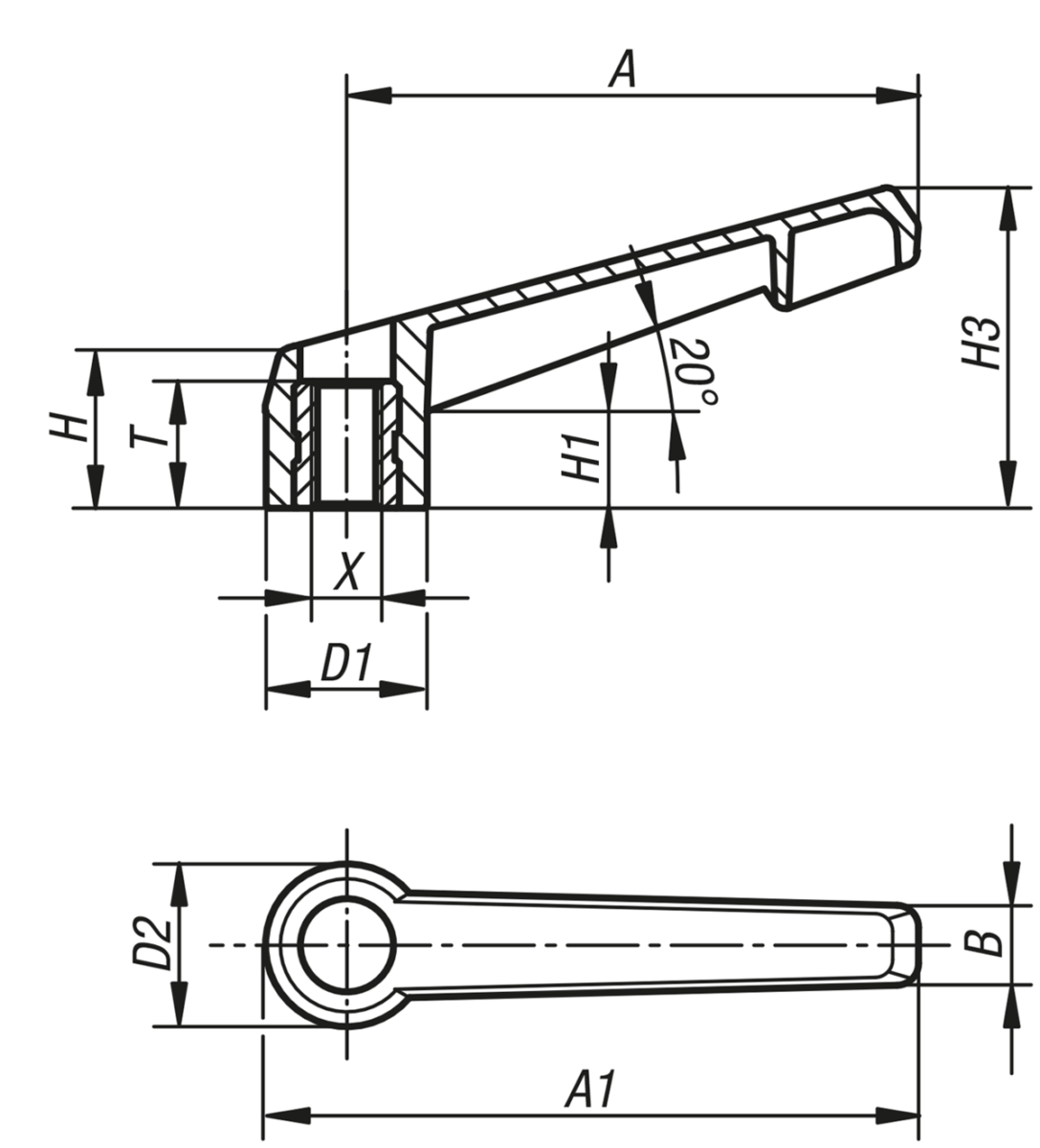

Rękojeści stałe z gwintem wewnętrznym

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rodzaj gwintu	Rozmiar	X	T	D1	D2	H	H1	H3	A	A1	B	Cena
K0175.104000	gwint wewnętrzny	1	M4	10	13,8	14	17	11	27	40	47	8	11,39 PLN
K0175.105000	gwint wewnętrzny	1	M5	10	13,8	14	17	11	27	40	47	8	11,39 PLN
K0175.106000	gwint wewnętrzny	1	M6	10	13,8	14	17	11	27	40	47	8	11,39 PLN
K0175.208000	gwint wewnętrzny	2	M8	14	18,3	18,5	18	11	36,5	65	75	9	12,90 PLN
K0175.310000	gwint wewnętrzny	3	M10	14	21,8	22	22	14	45	80	91	11	16,75 PLN
K0175.412000	gwint wewnętrzny	4	M12	18	25,8	26	26	17	54	95	108	13	23,33 PLN
K0175.516000	gwint wewnętrzny	5	M16	18	30,8	31	31	21	63	110	126	16	31,53 PLN

Rękojeści stałe z gwintem zewnętrznym

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rodzaj gwintu	Rozmiar	X	D1	D2	H	H1	H3	A	A1	B	L	Cena
K0175.105X20	gwint zewnętrzny	1	M5	13,8	14	17	11	27	40	47	8	20	13,46 PLN
K0175.106X20	gwint zewnętrzny	1	M6	13,8	14	17	11	27	40	47	8	20	13,46 PLN
K0175.208X15	gwint zewnętrzny	2	M8	18,3	18,5	18	11	36,5	65	75	9	15	15,59 PLN
K0175.208X20	gwint zewnętrzny	2	M8	18,3	18,5	18	11	36,5	65	75	9	20	15,59 PLN
K0175.208X30	gwint zewnętrzny	2	M8	18,3	18,5	18	11	36,5	65	75	9	30	15,59 PLN
K0175.310X30	gwint zewnętrzny	3	M10	21,8	22	22	14	45	80	91	11	30	20,39 PLN
K0175.412X30	gwint zewnętrzny	4	M12	25,8	26	26	17	54	95	108	13	30	26,97 PLN
K0175.516X40	gwint zewnętrzny	5	M16	30,8	31	31	21	63	110	126	16	40	36,99 PLN

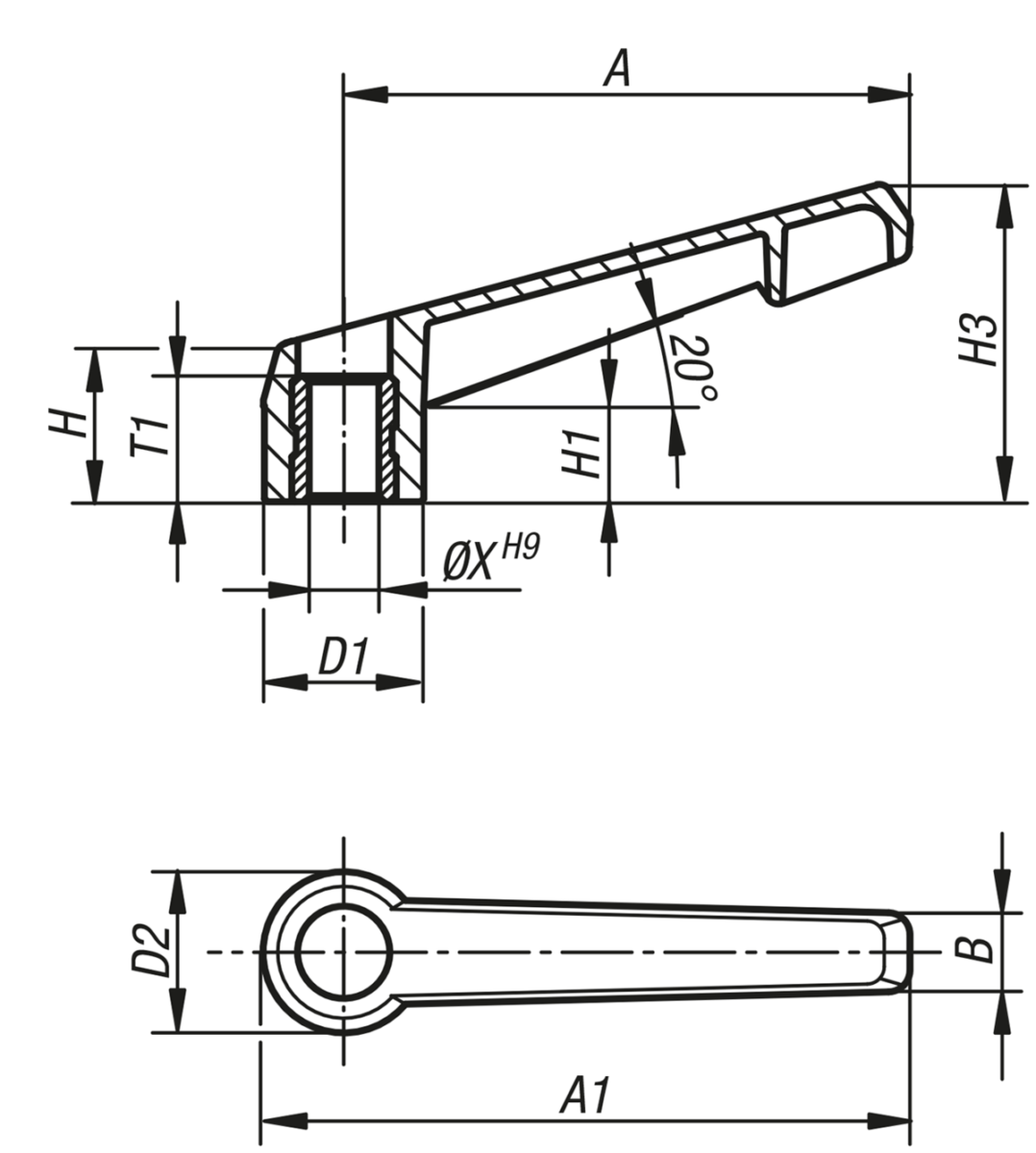

Rękojeści stałe z otworem pasowanym

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rodzaj gwintu	Rozmiar	X	T1	D1	D2	H	H1	H3	A	A1	B	Cena
K0175.106001	otwór pasowany	1	6	10	13,8	14	17	11	27	40	47	8	11,39 PLN
K0175.208001	otwór pasowany	2	8	14	18,3	18,5	18	11	36,5	65	75	9	12,90 PLN
K0175.310001	otwór pasowany	3	10	14	21,8	22	22	14	45	80	91	11	16,75 PLN
K0175.412001	otwór pasowany	4	12	18	25,8	26	26	17	54	95	108	13	23,33 PLN
K0175.516001	otwór pasowany	5	16	18	30,8	31	31	21	63	110	126	16	31,53 PLN

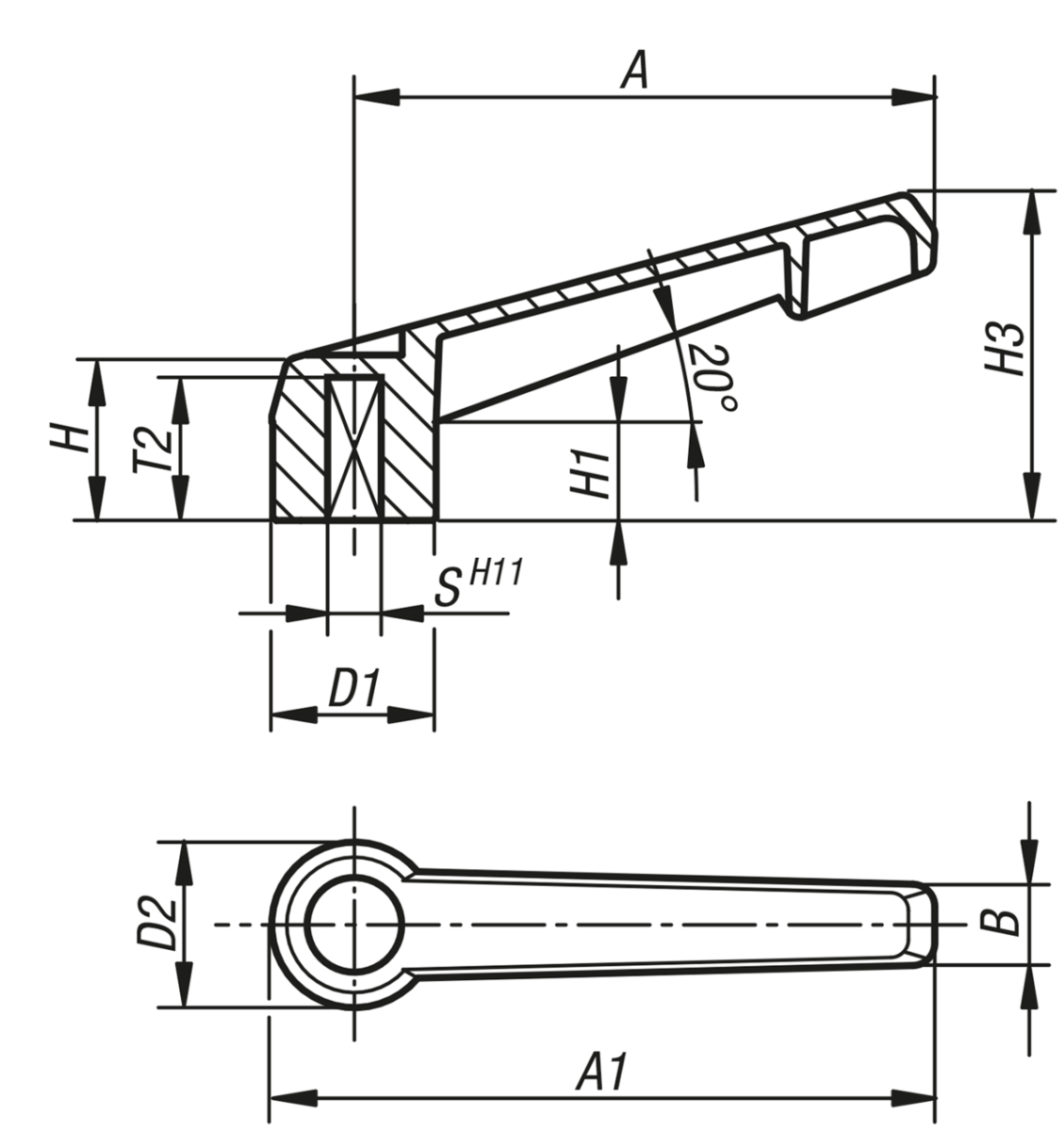

Rękojeści stałe z otworem kwadratowym

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rodzaj gwintu	Rozmiar	S	T2	D1	D2	H	H1	H3	A	A1	B	Cena
K0175.105002	gniazdo czworokątne	1	5	13	13,8	14	17	11	27	40	47	8	2,94 PLN
K0175.206002	gniazdo czworokątne	2	6	16	18,3	18,5	18	11	36,5	65	75	9	3,99 PLN
K0175.308002	gniazdo czworokątne	3	8	18	21,8	22	22	14	45	80	91	11	6,13 PLN
K0175.410002	gniazdo czworokątne	4	10	20	25,8	26	26	17	54	95	108	13	10,73 PLN
K0175.512002	gniazdo czworokątne	5	12	26	30,8	31	31	21	63	110	126	16	15,88 PLN
