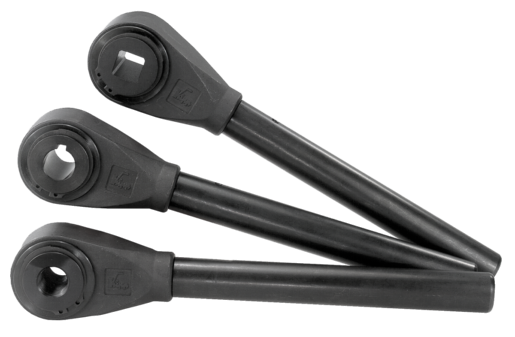

K0128Klucze z grzechotką |
powrót |
|
|
OpisMateriał:Korpus – stal do ulepszania cieplnego, nakrętka i grzechotka – stal automatowa utwardzona dyfuzyjnie.Wersja:Oksydowane. Za dopłatą – chromowane matowe lub na wysoki połysk.Wskazówka:Zapadka A (w grzechotce) w wykonaniu standardowym: Do zaciskania i luzowania, gdy ciasna przestrzeń ogranicza ruch dźwigni. W celu zmiany kierunku trzeba przekręcić uchwyt dźwigni o 180 stopni. Zapadka B – wykonanie specjalne: Do zaciskania i luzowania, gdy ciasna przestrzeń ogranicza ruch dźwigni. W celu odwrócenia kierunku nie przekręca się chwytu dźwigni. Trzeba go odciągnąć i przestawić o ząbek.Na zapytanie:Inne gwinty wewnętrzne, otwory pasowane i kwadratowe. Wymiar „E” - inne długości, za dopłatą. Wykonanie specjalne: grzechotka B.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

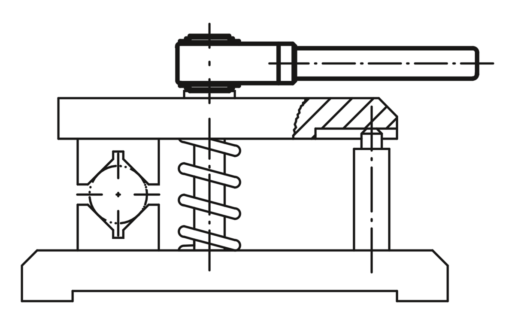

Rysunki (przegląd ogólny) |
Nr Zamówienia | Rozmiar | Rodzaj gwintu | X | D | D1 | D2 | D3 | H | H1 | H2 | H3 | C | A | A1=Długość rękojeści | E | Liczba rowków grzechotki | CAD | Osp. | Cena | Zamów |
---|
K0128.310 | 1 | gwint wewnętrzny | M10 | 22 | 33 | 17 | 22 | 31 | 4,5 | 15,5 | 3 | 36 | 48 | 168 | 150 | 7 |  | | 290,21 PLN | | K0128.312 | 1 | gwint wewnętrzny | M12 | 22 | 33 | 17 | 22 | 31 | 4,5 | 15,5 | 3 | 36 | 48 | 168 | 150 | 7 |  | | 290,21 PLN | | K0128.314 | 2 | gwint wewnętrzny | M14 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 347,09 PLN | | K0128.316 | 2 | gwint wewnętrzny | M16 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 347,09 PLN | | K0128.318 | 3 | gwint wewnętrzny | M18 | 35 | 45 | 24 | 30 | 42 | 6 | 21 | 4 | 51 | 70 | 255,5 | 230 | 8 |  | | 446,30 PLN | | K0128.320 | 3 | gwint wewnętrzny | M20 | 35 | 45 | 24 | 30 | 42 | 6 | 21 | 4 | 51 | 70 | 255,5 | 230 | 8 |  | | 446,30 PLN | | K0128.322 | 4 | gwint wewnętrzny | M22 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 610,46 PLN | | K0128.324 | 4 | gwint wewnętrzny | M24 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 610,46 PLN | | K0128.327 | 4 | gwint wewnętrzny | M27 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 610,46 PLN | | K0128.330 | 5 | gwint wewnętrzny | M30 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 165,39 PLN | | K0128.336 | 5 | gwint wewnętrzny | M36 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 165,39 PLN | | K0128.342 | 5 | gwint wewnętrzny | M42 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 165,39 PLN | |
|
Nr Zamówienia | Rodzaj gwintu | Rozmiar | Otwór pasowany o Ø H7 z rowkiem wpustowym wg DIN 6885 Bl. 1 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | C | A | A1=Długość rękojeści | E | Liczba rowków grzechotki | CAD | Osp. | Cena | Zamów |
---|
K0128.412 | otwór pasowany z rowkiem | 1 | 12 | 22 | 33 | 17 | 22 | 31 | 4,5 | 15,5 | 3 | 36 | 48 | 168 | 150 | 7 |  | | 368,83 PLN | | K0128.414 | otwór pasowany z rowkiem | 2 | 14 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 440,02 PLN | | K0128.415 | otwór pasowany z rowkiem | 2 | 15 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 440,02 PLN | | K0128.416 | otwór pasowany z rowkiem | 2 | 16 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 440,02 PLN | | K0128.418 | otwór pasowany z rowkiem | 3 | 18 | 35 | 45 | 24 | 30 | 42 | 6 | 21 | 4 | 51 | 70 | 255,5 | 230 | 8 |  | | 588,86 PLN | | K0128.420 | otwór pasowany z rowkiem | 3 | 20 | 35 | 45 | 24 | 30 | 42 | 6 | 21 | 4 | 51 | 70 | 255,5 | 230 | 8 |  | | 588,86 PLN | | K0128.422 | otwór pasowany z rowkiem | 4 | 22 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 802,61 PLN | | K0128.425 | otwór pasowany z rowkiem | 4 | 25 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 802,61 PLN | | K0128.427 | otwór pasowany z rowkiem | 4 | 27 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 802,61 PLN | | K0128.430 | otwór pasowany z rowkiem | 5 | 30 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 524,91 PLN | | K0128.436 | otwór pasowany z rowkiem | 5 | 36 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 524,91 PLN | |
|
Nr Zamówienia | Rodzaj gwintu | Rozmiar | Czworokąt wewnętrzny SW | D | D1 | D2 | D3 | H | H1 | H2 | H3 | C | A | A1=Długość rękojeści | E | Liczba rowków grzechotki | CAD | Osp. | Cena | Zamów |
---|
K0128.510 | gniazdo czworokątne | 1 | 10 | 22 | 33 | 17 | 22 | 31 | 4,5 | 15,5 | 3 | 36 | 48 | 168 | 150 | 7 |  | | 340,85 PLN | | K0128.512 | gniazdo czworokątne | 1 | 12 | 22 | 33 | 17 | 22 | 31 | 4,5 | 15,5 | 3 | 36 | 48 | 168 | 150 | 7 |  | | 340,85 PLN | | K0128.513 | gniazdo czworokątne | 2 | 13 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 402,86 PLN | | K0128.514 | gniazdo czworokątne | 2 | 14 | 27 | 38 | 20 | 26 | 38 | 6 | 19 | 4 | 43 | 54 | 201,5 | 180 | 8 |  | | 402,86 PLN | | K0128.517 | gniazdo czworokątne | 3 | 17 | 35 | 45 | 24 | 30 | 42 | 6 | 21 | 4 | 51 | 70 | 255,5 | 230 | 8 |  | | 542,35 PLN | | K0128.519 | gniazdo czworokątne | 4 | 19 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 746,88 PLN | | K0128.520 | gniazdo czworokątne | 4 | 20 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 746,88 PLN | | K0128.522 | gniazdo czworokątne | 4 | 22 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 746,88 PLN | | K0128.524 | gniazdo czworokątne | 4 | 24 | 42 | 56 | 28 | 35 | 47 | 6 | 23,5 | 4 | 61 | 80 | 330,5 | 300 | 9 |  | | 746,88 PLN | | K0128.530 | gniazdo czworokątne | 5 | 30 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 413,26 PLN | | K0128.532 | gniazdo czworokątne | 5 | 32 | 60 | 75 | 32 | 38 | 53 | 7,5 | 26,5 | 5 | 82 | 110 | 441 | 400 | 11 |  | | 1 413,26 PLN | |
|
