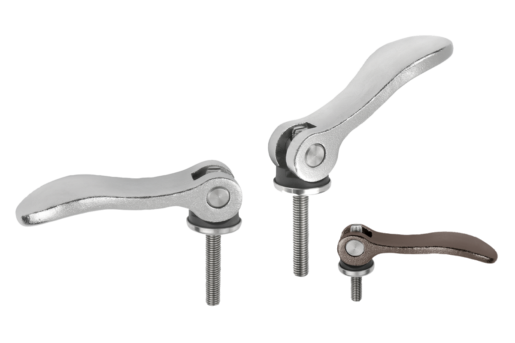

K0647Dźwignie mimośrodowe nastawne, nierdzewne z gwintem zewnętrznym |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Część chwytowa ze stali nierdzewnej 1.4308.
Podkładka dociskowa z tworzywa sztucznego PA 66 GF 35-X wzmacnianego włóknem szklanym.
Sworzeń, podkładka i śruba dwustronna ze stali nierdzewnej 1.4305.Wersja:Dźwignia polerowana elektrolitycznie lub piaskowana.
Podkładka dociskowa czarna.
Sworzeń, podkładka i kołek gwintowany niepowlekane.Wskazówka:Dźwignie mimośrodowe nastawne stosuje się wtedy, gdy położenie dźwigni w stosunku do osi mocowania dopuszcza tylko określoną pozycję (obszar awaryjny). Poprzez gwint drobnozwojowy znajdujący się na śrubie dwustronnej ustawia się dokładną pozycję dźwigni mocującej za pomocą śrubokręta.
Tworzywa sztuczne posiadają tę właściwość, że pełzają pod wpływem obciążenia (retardacja).Wskazówka dotycząca planu:1) Trzpień do dokładnej regulacji dźwigni mocującej PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Powierzchnia
korpusu | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Skok
S | Siła
zacisku
F (kN) | Siła
ręczna
FH N | CAD | Osp. | Cena | Zamów |
|---|
| K0647.9512003X10 | polerowane elektrolitycznie | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 |  | | 90,91 PLN | | | K0647.9512003X15 | polerowane elektrolitycznie | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 90,91 PLN | | | K0647.9512003X30 | polerowane elektrolitycznie | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 90,91 PLN | | | K0647.9512004X10 | polerowane elektrolitycznie | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 90,91 PLN | | | K0647.9512004X15 | polerowane elektrolitycznie | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 90,91 PLN | | | K0647.9512004X30 | polerowane elektrolitycznie | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 90,91 PLN | | | K0647.0512004X15 | polerowane elektrolitycznie | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 96,66 PLN | | | K0647.0512004X20 | polerowane elektrolitycznie | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 96,66 PLN | | | K0647.0512004X30 | polerowane elektrolitycznie | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 96,66 PLN | | | K0647.0512005X20 | polerowane elektrolitycznie | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 96,66 PLN | | | K0647.0512005X30 | polerowane elektrolitycznie | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 96,66 PLN | | | K0647.0512005X40 | polerowane elektrolitycznie | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 100,19 PLN | | | K0647.0512005X50 | polerowane elektrolitycznie | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 100,19 PLN | | | K0647.1512005X20 | polerowane elektrolitycznie | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 113,71 PLN | | | K0647.1512005X30 | polerowane elektrolitycznie | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 113,71 PLN | | | K0647.1512005X40 | polerowane elektrolitycznie | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 117,96 PLN | | | K0647.1512005X50 | polerowane elektrolitycznie | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 117,96 PLN | | | K0647.1512006X20 | polerowane elektrolitycznie | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 113,71 PLN | | | K0647.1512006X30 | polerowane elektrolitycznie | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 113,71 PLN | | | K0647.1512006X40 | polerowane elektrolitycznie | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 117,96 PLN | | | K0647.1512006X50 | polerowane elektrolitycznie | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 117,96 PLN | | | K0647.2512008X25 | polerowane elektrolitycznie | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 154,28 PLN | | | K0647.2512008X30 | polerowane elektrolitycznie | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 154,28 PLN | | | K0647.2512008X40 | polerowane elektrolitycznie | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 158,92 PLN | | | K0647.2512008X50 | polerowane elektrolitycznie | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 158,92 PLN | | | K0647.2512010X25 | polerowane elektrolitycznie | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 154,28 PLN | | | K0647.2512010X30 | polerowane elektrolitycznie | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 154,28 PLN | | | K0647.2512010X40 | polerowane elektrolitycznie | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 158,92 PLN | | | K0647.2512010X50 | polerowane elektrolitycznie | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 158,92 PLN | | | K0647.9512303X10 | piaskowane | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 81,76 PLN | | | K0647.9512303X15 | piaskowane | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 81,76 PLN | | | K0647.9512303X30 | piaskowane | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 81,76 PLN | | | K0647.9512304X10 | piaskowane | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10 | 1 | 1,5 | 90 | | | 81,76 PLN | | | K0647.9512304X15 | piaskowane | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 15 | 1 | 1,5 | 90 | | | 81,76 PLN | | | K0647.9512304X30 | piaskowane | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 30 | 1 | 1,5 | 90 | | | 81,76 PLN | | | K0647.0512304X15 | piaskowane | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 15 | 1 | 2,5 | 100 | | | 87,05 PLN | | | K0647.0512304X20 | piaskowane | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 87,05 PLN | | | K0647.0512304X30 | piaskowane | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 87,05 PLN | | | K0647.0512305X20 | piaskowane | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20 | 1 | 2,5 | 100 | | | 87,05 PLN | | | K0647.0512305X30 | piaskowane | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 30 | 1 | 2,5 | 100 | | | 87,05 PLN | | | K0647.0512305X40 | piaskowane | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 40 | 1 | 2,5 | 100 | | | 90,14 PLN | | | K0647.0512305X50 | piaskowane | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 50 | 1 | 2,5 | 100 | | | 90,14 PLN | | | K0647.1512305X20 | piaskowane | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 102,40 PLN | | | K0647.1512305X30 | piaskowane | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 102,40 PLN | | | K0647.1512305X40 | piaskowane | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 106,04 PLN | | | K0647.1512305X50 | piaskowane | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 106,04 PLN | | | K0647.1512306X20 | piaskowane | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20 | 1,2 | 4 | 120 | | | 102,40 PLN | | | K0647.1512306X30 | piaskowane | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 30 | 1,2 | 4 | 120 | | | 102,40 PLN | | | K0647.1512306X40 | piaskowane | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 40 | 1,2 | 4 | 120 | | | 106,04 PLN | | | K0647.1512306X50 | piaskowane | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 50 | 1,2 | 4 | 120 | | | 106,04 PLN | | | K0647.2512308X25 | piaskowane | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 138,89 PLN | | | K0647.2512308X30 | piaskowane | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 138,89 PLN | | | K0647.2512308X40 | piaskowane | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 142,97 PLN | | | K0647.2512308X50 | piaskowane | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 142,97 PLN | | | K0647.2512310X25 | piaskowane | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25 | 1,5 | 8 | 350 | | | 138,89 PLN | | | K0647.2512310X30 | piaskowane | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 30 | 1,5 | 8 | 350 | | | 138,89 PLN | | | K0647.2512310X40 | piaskowane | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 40 | 1,5 | 8 | 350 | | | 142,97 PLN | | | K0647.2512310X50 | piaskowane | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 50 | 1,5 | 8 | 350 | | | 142,97 PLN | |
