      - Rękojeść nastawna z tworzywa sztucznego gwint wewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania

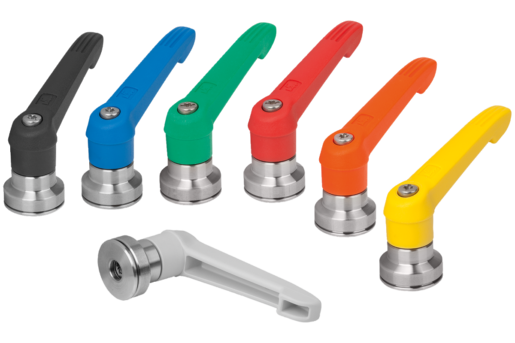

Opis artykułu/ilustracje produktu

OpisOpis produktu:W przypadku rękojeści nastawnych z łożyskiem osiowym do zwiększania siły mocowania w porównaniu do standardowych rękojeści nastawnych siła mocowania jest do 75% wyższa.

Oprócz tego z produktu mogą korzystać osoby o ograniczonej sile uścisku dłoni (znajduje zastosowanie np. w sprzęcie rehabilitacyjnym), ponieważ niewielkim wysiłkiem można uzyskać porównywalną siłę mocującą. Zwolnienie zaciśniętej rękojeści nastawnej również wymaga niewielkiej siły ręcznej.

Zwiększenie siły mocującej umożliwia zintegrowane łożysko igiełkowe osiowe, które podczas mocowania wywiera bardzo małe tarcie na stałą powierzchnię stykową. Hartowane tarcze ogranicznikowe są przystosowane do dużych sił mocujących, a duża nośność łożyska gwarantuje długą żywotność.

Duża, stała powierzchnia stykowa chroni zamocowany element konstrukcyjny. Sprawia to, że podkładka nie jest konieczna.Materiał:Rękojeść – tworzywo sztuczne wzmocnione włóknem szklanym, pierścień zębaty – cynkowy odlew ciśnieniowy.
Części stalowe - nierdzewne 1.4305.Wersja:Części stalowe niepowlekane.
Łożysko igiełkowe osiowe z hartowanymi i szlifowanymi tarczami ogranicznikowymi.Wskazówki obsługowe:Część chwytowa w pozycji swobodnej jest zazębiona z wkładką zębatą, dzięki czemu rękojeść można mocować lub odblokowywać. Unosząc część chwytową można zmienić jej położenie, a oddziaływanie wbudowanej sprężyny spowoduje jej ponowne zablokowanie się w wieńcu zębatym.Zastosowanie:Budowa maszyn, urządzeń i instalacji oraz sprzęty rehabilitacyjne.Zalety:Wyraźne zwiększenie siły mocującej przy niezmiennym momencie zaciskania.
Wysokiej jakości łożysko igiełkowe osiowe o dużej nośności i długiej żywotności.
Stała powierzchnia stykowa chroni element konstrukcyjny.Na zapytanie:Inne kolory.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1598 Rękojeść nastawna z tworzywa sztucznego gwint wewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania

603 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	X	D2	H	H2	H3	H4	A	A1	B	T	T1	Cena
K1598.2081	ciemnoszary RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.3101	ciemnoszary RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.4101	ciemnoszary RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.5121	ciemnoszary RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN
K1598.2082	pomaranczowy RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.3102	pomaranczowy RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.4102	pomaranczowy RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.5122	pomaranczowy RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN

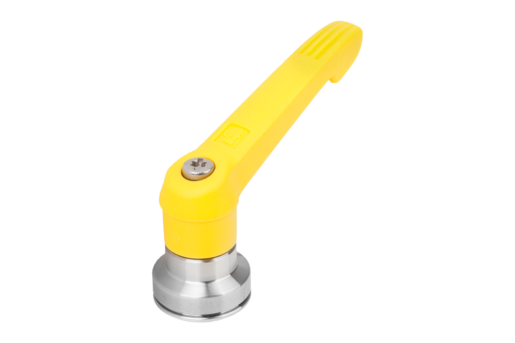

K1598.20816	żółty RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.31016	żółty RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.41016	żółty RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.51216	żółty RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN
K1598.20886	zielony RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.31086	zielony RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.41086	zielony RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.51286	zielony RAL 6032	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN
K1598.20887	niebieski RAL 5017	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.31087	niebieski RAL 5017	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.41087	niebieski RAL 5017	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.51287	niebieski RAL 5017	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN

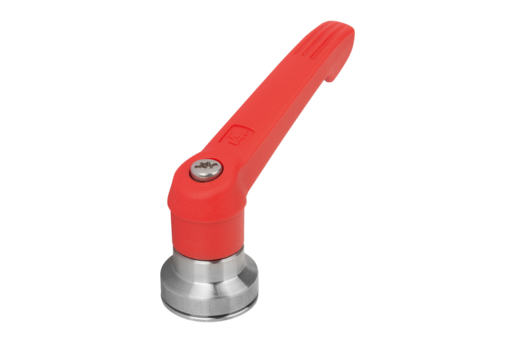

K1598.20884	czerwony RAL 3020	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.31084	czerwony RAL 3020	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.41084	czerwony RAL 3020	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.51284	czerwony RAL 3020	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN

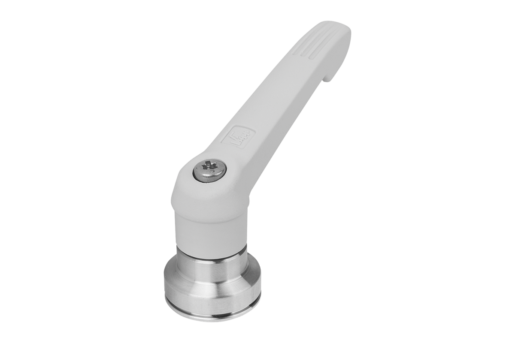

K1598.20888	jasnoszary RAL 7035	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	22	10	115,69 PLN
K1598.31088	jasnoszary RAL 7035	M10	30	47	34	63,4	67,9	80	95	11,1	24	10	123,63 PLN
K1598.41088	jasnoszary RAL 7035	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	27	10	134,57 PLN
K1598.51288	jasnoszary RAL 7035	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	33	10	148,59 PLN
