        Rękojeści nastawne z tworzywa sztucznego stałe z gwintem zewnętrznym, wstawka gwintowa stalowa pasywowana na niebiesko

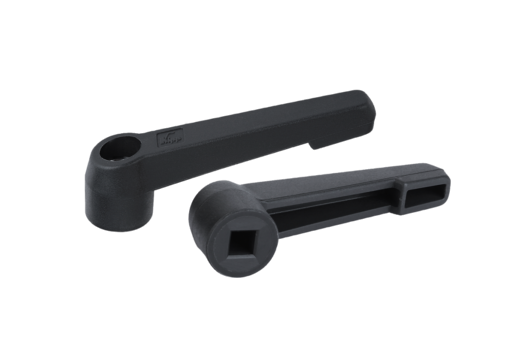

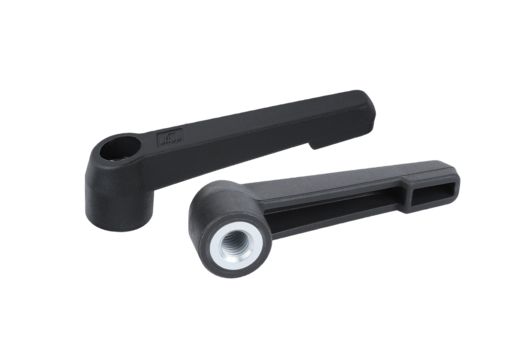

Opis artykułu/ilustracje produktu

OpisMateriał:Rękojeść – tworzywo sztuczne wzmocnione włóknem szklanym.
Części stalowe – klasa wytrzymałości 5.8.Wersja:Rękojeść czarnoszara, części stalowe pasywowane na niebiesko.Wskazówka:Rękojeści stałe można stosować do prostych zadań mocowania. Przy tym z reguły potrzebna jest dostateczna przestrzeń do wykonania rękojeścią obrotu o 360°.Na zapytanie:Wykonania specjalne.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0175_AG Rękojeści nastawne z tworzywa sztucznego stałe z gwintem zewnętrznym, wstawka gwintowa stalowa pasywowana na niebiesko

160 kB

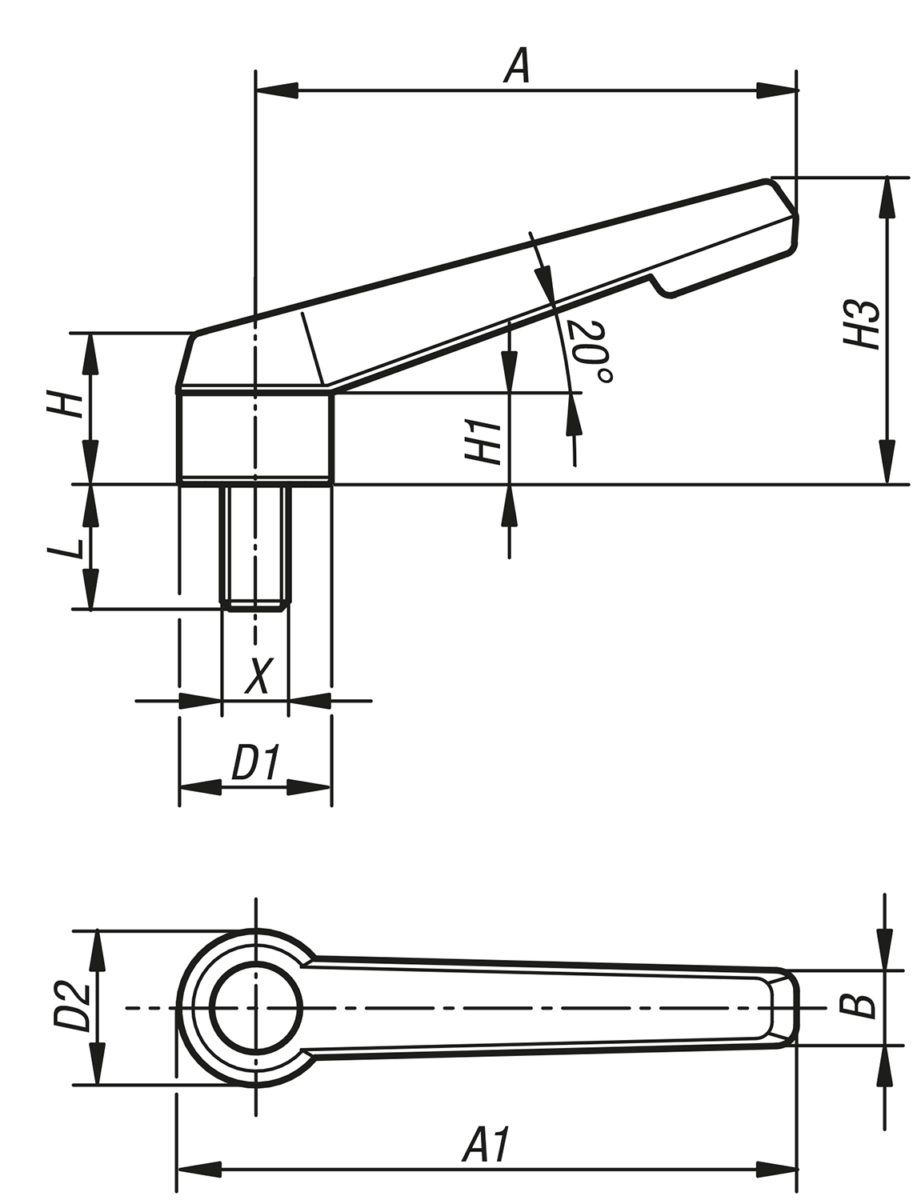

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rodzaj gwintu	Rozmiar	X	D1	D2	H	H1	H3	A	A1	B	L	Cena
K0175.105X20	gwint zewnętrzny	1	M5	13,8	14	17	11	27	40	47	8	20	13,62 PLN
K0175.106X20	gwint zewnętrzny	1	M6	13,8	14	17	11	27	40	47	8	20	13,62 PLN
K0175.208X15	gwint zewnętrzny	2	M8	18,3	18,5	18	11	36,5	65	75	9	15	15,74 PLN
K0175.208X20	gwint zewnętrzny	2	M8	18,3	18,5	18	11	36,5	65	75	9	20	15,74 PLN
K0175.208X30	gwint zewnętrzny	2	M8	18,3	18,5	18	11	36,5	65	75	9	30	15,74 PLN
K0175.310X30	gwint zewnętrzny	3	M10	21,8	22	22	14	45	80	91	11	30	20,65 PLN
K0175.412X30	gwint zewnętrzny	4	M12	25,8	26	26	17	54	95	108	13	30	27,28 PLN
K0175.516X40	gwint zewnętrzny	5	M16	30,8	31	31	21	63	110	126	16	40	37,42 PLN
