      - Rękojeść nastawna cynkowa gwint zewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania

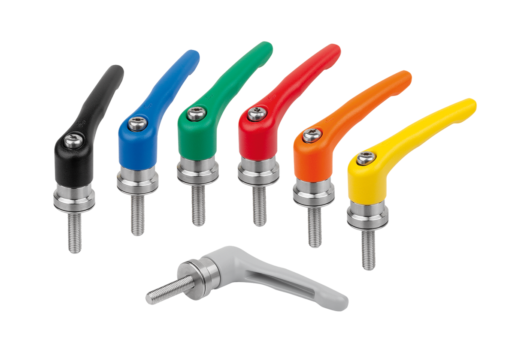

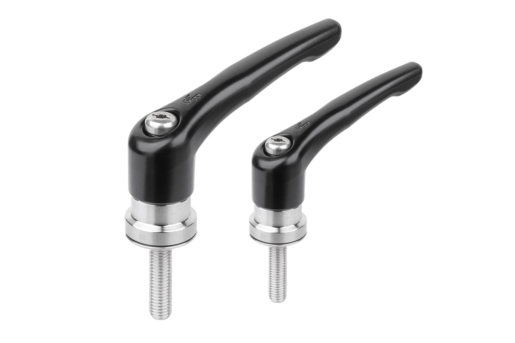

        Rękojeści nastawne cynkowe z gwintem zewnętrznym i łożyskiem osiowym do zwiększania siły mocowania, satynowane

Opis artykułu/ilustracje produktu

OpisOpis produktu:W przypadku rękojeści nastawnych z łożyskiem osiowym do zwiększania siły mocowania w porównaniu do standardowych rękojeści nastawnych siła mocowania jest do 75% wyższa.

Oprócz tego z produktu mogą korzystać osoby o ograniczonej sile uścisku dłoni (znajduje zastosowanie np. w sprzęcie rehabilitacyjnym), ponieważ niewielkim wysiłkiem można uzyskać porównywalną siłę mocującą. Zwolnienie zaciśniętej rękojeści nastawnej również wymaga niewielkiej siły ręcznej.

Zwiększenie siły mocującej umożliwia zintegrowane łożysko igiełkowe osiowe, które podczas mocowania wywiera bardzo małe tarcie na stałą powierzchnię stykową. Hartowane tarcze ogranicznikowe są przystosowane do dużych sił mocujących, a duża nośność łożyska gwarantuje długą żywotność.

Duża, stała powierzchnia stykowa chroni zamocowany element konstrukcyjny. Sprawia to, że podkładka nie jest konieczna.

Budowa modułowa umożliwia wykonanie różnych wersji spersonalizowanych.Materiał:Rękojeść – cynkowy odlew ciśnieniowy wg DIN EN 12844.
Części stalowe – nierdzewne 1.4305.Wersja:Dźwignia powlekana tworzywem sztucznym.
Części stalowe niepowlekane.
Łożysko igiełkowe osiowe z hartowanymi i szlifowanymi tarczami ogranicznikowymi.Wskazówki obsługowe:Część chwytowa w pozycji swobodnej jest zazębiona z wkładką zębatą, dzięki czemu rękojeść można mocować lub odblokowywać. Unosząc część chwytową można zmienić jej położenie, a oddziaływanie wbudowanej sprężyny spowoduje jej ponowne zablokowanie się w wieńcu zębatym.Zastosowanie:Budowa maszyn, urządzeń i instalacji oraz sprzęty rehabilitacyjne.Zalety:Wyraźne zwiększenie siły mocującej przy niezmiennym momencie zaciskania.
Wysokiej jakości łożysko igiełkowe osiowe o dużej nośności i długiej żywotności.
Stała powierzchnia stykowa chroni element konstrukcyjny.Na zapytanie:Dodatkowe kolory i długości gwintu.Wskazówka dotycząca planu:

1) Kopuła kulista DIN EN ISO 4753

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1626_SE Rękojeści nastawne cynkowe z gwintem zewnętrznym i łożyskiem osiowym do zwiększania siły mocowania, satynowane

231 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Powierzchnia korpusu	Rozmiar	X	D2	H	H2	H3	H4	A	A1	B	L	Cena
K1626.2081X10	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	134,95 PLN
K1626.2081X20	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	134,95 PLN
K1626.2081X30	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	134,95 PLN
K1626.2081X40	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	137,01 PLN
K1626.3101X15	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	140,66 PLN
K1626.3101X30	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	140,66 PLN
K1626.3101X40	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	143,15 PLN
K1626.3101X50	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	143,15 PLN
K1626.4101X20	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	151,98 PLN
K1626.4101X30	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	151,98 PLN
K1626.4101X40	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	158,01 PLN
K1626.4101X50	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	158,01 PLN
K1626.5121X20	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	174,78 PLN
K1626.5121X30	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	174,78 PLN
K1626.5121X40	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	184,52 PLN
K1626.5121X50	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	184,52 PLN
