K1626

Rękojeść nastawna cynkowa gwint zewnętrzny, z łożyskiem osiowym...

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Rękojeści i dźwignie nastawne, dźwignie mimośrodowe
    - Dźwignie zaciskowe
      - Rękojeść nastawna cynkowa gwint zewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania

Opis artykułu/ilustracje produktu

OpisOpis produktu:W przypadku rękojeści nastawnych z łożyskiem osiowym do zwiększania siły mocowania w porównaniu do standardowych rękojeści nastawnych siła mocowania jest do 75% wyższa.

Oprócz tego z produktu mogą korzystać osoby o ograniczonej sile uścisku dłoni (znajduje zastosowanie np. w sprzęcie rehabilitacyjnym), ponieważ niewielkim wysiłkiem można uzyskać porównywalną siłę mocującą. Zwolnienie zaciśniętej rękojeści nastawnej również wymaga niewielkiej siły ręcznej.

Zwiększenie siły mocującej umożliwia zintegrowane łożysko igiełkowe osiowe, które podczas mocowania wywiera bardzo małe tarcie na stałą powierzchnię stykową. Hartowane tarcze ogranicznikowe są przystosowane do dużych sił mocujących, a duża nośność łożyska gwarantuje długą żywotność.

Duża, stała powierzchnia stykowa chroni zamocowany element konstrukcyjny. Sprawia to, że podkładka nie jest konieczna.

Budowa modułowa umożliwia wykonanie różnych wersji spersonalizowanych.Materiał:Rękojeść – cynkowy odlew ciśnieniowy wg DIN EN 12844.
Części stalowe – nierdzewne 1.4305.Wersja:Rękojeść powlekana tworzywem sztucznym lub chromowana na wysoki połysk.
Części stalowe niepowlekane.
Łożysko igiełkowe osiowe z hartowanymi i szlifowanymi tarczami ogranicznikowymi.Wskazówka:Seryjnie wykonywane są:

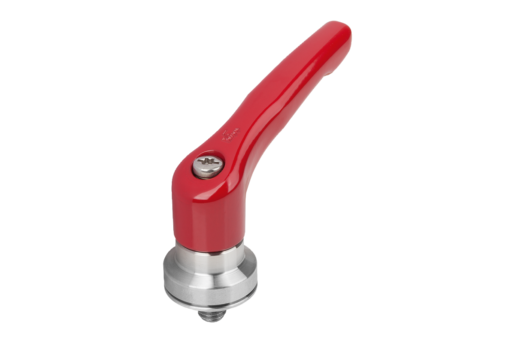

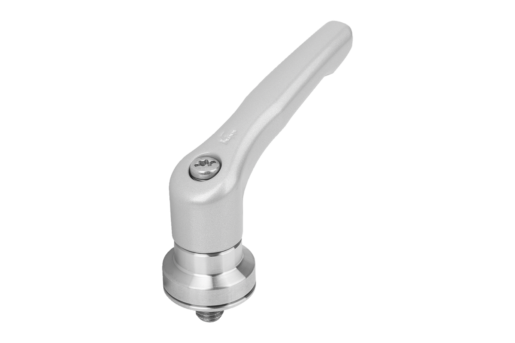

czarne matowe, pomarańczowe RAL 2004, w kolorze czerwieni rubinowej RAL 3003, srebrne metaliczne, chromowane na wysoki połysk.Wskazówki obsługowe:Część chwytowa w pozycji swobodnej jest zazębiona z wkładką zębatą, dzięki czemu rękojeść można mocować lub odblokowywać. Unosząc część chwytową można zmienić jej położenie, a oddziaływanie wbudowanej sprężyny spowoduje jej ponowne zablokowanie się w wieńcu zębatym.Zastosowanie:Budowa maszyn, urządzeń i instalacji oraz sprzęty rehabilitacyjne.Zalety:Wyraźne zwiększenie siły mocującej przy niezmiennym momencie zaciskania.
Wysokiej jakości łożysko igiełkowe osiowe o dużej nośności i długiej żywotności.
Stała powierzchnia stykowa chroni element konstrukcyjny.Na zapytanie:Dodatkowe kolory i długości gwintu.Wskazówka dotycząca planu:

1) Kopuła kulista DIN EN ISO 4753

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1626 Rękojeść nastawna cynkowa gwint zewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania

475 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Kolor korpusu	Powierzchnia korpusu	Rozmiar	X	D2	H	H2	H3	H4	A	A1	B	L	Cena
K1626.2081X10	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	134,95 PLN
K1626.2081X20	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	134,95 PLN
K1626.2081X30	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	134,95 PLN
K1626.2081X40	czarny RAL 9005	satynowana	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	137,01 PLN
K1626.3101X15	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	140,66 PLN
K1626.3101X30	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	140,66 PLN
K1626.3101X40	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	143,15 PLN
K1626.3101X50	czarny RAL 9005	satynowana	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	143,15 PLN
K1626.4101X20	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	151,98 PLN
K1626.4101X30	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	151,98 PLN
K1626.4101X40	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	158,01 PLN
K1626.4101X50	czarny RAL 9005	satynowana	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	158,01 PLN
K1626.5121X20	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	174,78 PLN
K1626.5121X30	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	174,78 PLN
K1626.5121X40	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	184,52 PLN
K1626.5121X50	czarny RAL 9005	satynowana	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	184,52 PLN
K1626.2082X10	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	134,95 PLN
K1626.2082X20	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	134,95 PLN
K1626.2082X30	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	134,95 PLN
K1626.2082X40	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	137,01 PLN
K1626.3102X15	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	140,66 PLN
K1626.3102X30	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	140,66 PLN
K1626.3102X40	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	143,15 PLN
K1626.3102X50	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	143,15 PLN
K1626.4102X20	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	151,98 PLN
K1626.4102X30	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	151,98 PLN
K1626.4102X40	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	158,01 PLN
K1626.4102X50	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	158,01 PLN
K1626.5122X20	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	174,78 PLN
K1626.5122X30	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	174,78 PLN
K1626.5122X40	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	184,52 PLN
K1626.5122X50	pomaranczowy RAL 2004	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	184,52 PLN
K1626.20827X10	czerwony RAL 3003	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	134,95 PLN
K1626.20827X20	czerwony RAL 3003	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	134,95 PLN
K1626.20827X30	czerwony RAL 3003	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	134,95 PLN
K1626.20827X40	czerwony RAL 3003	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	137,01 PLN
K1626.31027X15	czerwony RAL 3003	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	140,66 PLN
K1626.31027X30	czerwony RAL 3003	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	140,66 PLN
K1626.31027X40	czerwony RAL 3003	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	143,15 PLN
K1626.31027X50	czerwony RAL 3003	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	143,15 PLN
K1626.41027X20	czerwony RAL 3003	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	151,98 PLN
K1626.41027X30	czerwony RAL 3003	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	151,98 PLN
K1626.41027X40	czerwony RAL 3003	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	158,01 PLN
K1626.41027X50	czerwony RAL 3003	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	158,01 PLN
K1626.51227X20	czerwony RAL 3003	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	174,78 PLN
K1626.51227X30	czerwony RAL 3003	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	174,78 PLN
K1626.51227X40	czerwony RAL 3003	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	184,52 PLN
K1626.51227X50	czerwony RAL 3003	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	184,52 PLN
K1626.2083X10	srebrny metaliczny	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	134,95 PLN
K1626.2083X20	srebrny metaliczny	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	134,95 PLN
K1626.2083X30	srebrny metaliczny	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	134,95 PLN
K1626.2083X40	srebrny metaliczny	powleczony tworzywem sztucznym	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	137,01 PLN
K1626.3103X15	srebrny metaliczny	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	140,66 PLN
K1626.3103X30	srebrny metaliczny	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	140,66 PLN
K1626.3103X40	srebrny metaliczny	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	143,15 PLN
K1626.3103X50	srebrny metaliczny	powleczony tworzywem sztucznym	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	143,15 PLN
K1626.4103X20	srebrny metaliczny	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	151,98 PLN
K1626.4103X30	srebrny metaliczny	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	151,98 PLN
K1626.4103X40	srebrny metaliczny	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	158,01 PLN
K1626.4103X50	srebrny metaliczny	powleczony tworzywem sztucznym	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	158,01 PLN
K1626.5123X20	srebrny metaliczny	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	174,78 PLN
K1626.5123X30	srebrny metaliczny	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	174,78 PLN
K1626.5123X40	srebrny metaliczny	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	184,52 PLN
K1626.5123X50	srebrny metaliczny	powleczony tworzywem sztucznym	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	184,52 PLN
K1626.2086X10	srebrny	chromowany na wysoki połysk	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	134,95 PLN
K1626.2086X20	srebrny	chromowany na wysoki połysk	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	134,95 PLN
K1626.2086X30	srebrny	chromowany na wysoki połysk	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	134,95 PLN
K1626.2086X40	srebrny	chromowany na wysoki połysk	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	137,01 PLN
K1626.3106X15	srebrny	chromowany na wysoki połysk	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	140,66 PLN
K1626.3106X30	srebrny	chromowany na wysoki połysk	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	140,66 PLN
K1626.3106X40	srebrny	chromowany na wysoki połysk	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	143,15 PLN
K1626.3106X50	srebrny	chromowany na wysoki połysk	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	143,15 PLN
K1626.4106X20	srebrny	chromowany na wysoki połysk	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	151,98 PLN
K1626.4106X30	srebrny	chromowany na wysoki połysk	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	151,98 PLN
K1626.4106X40	srebrny	chromowany na wysoki połysk	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	158,01 PLN
K1626.4106X50	srebrny	chromowany na wysoki połysk	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	158,01 PLN
K1626.5126X20	srebrny	chromowany na wysoki połysk	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	174,78 PLN
K1626.5126X30	srebrny	chromowany na wysoki połysk	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	174,78 PLN
K1626.5126X40	srebrny	chromowany na wysoki połysk	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	184,52 PLN
K1626.5126X50	srebrny	chromowany na wysoki połysk	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	184,52 PLN
