Dźwignie nastawne płaskie z gwintem zewnętrznym, 15 stopni

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Rękojeści i dźwignie nastawne, dźwignie mimośrodowe
    - Dźwignie przełączające
      - Dźwignie nastawne płaskie z gwintem zewnętrznym
        Dźwignie nastawne płaskie z gwintem zewnętrznym, 15 stopni

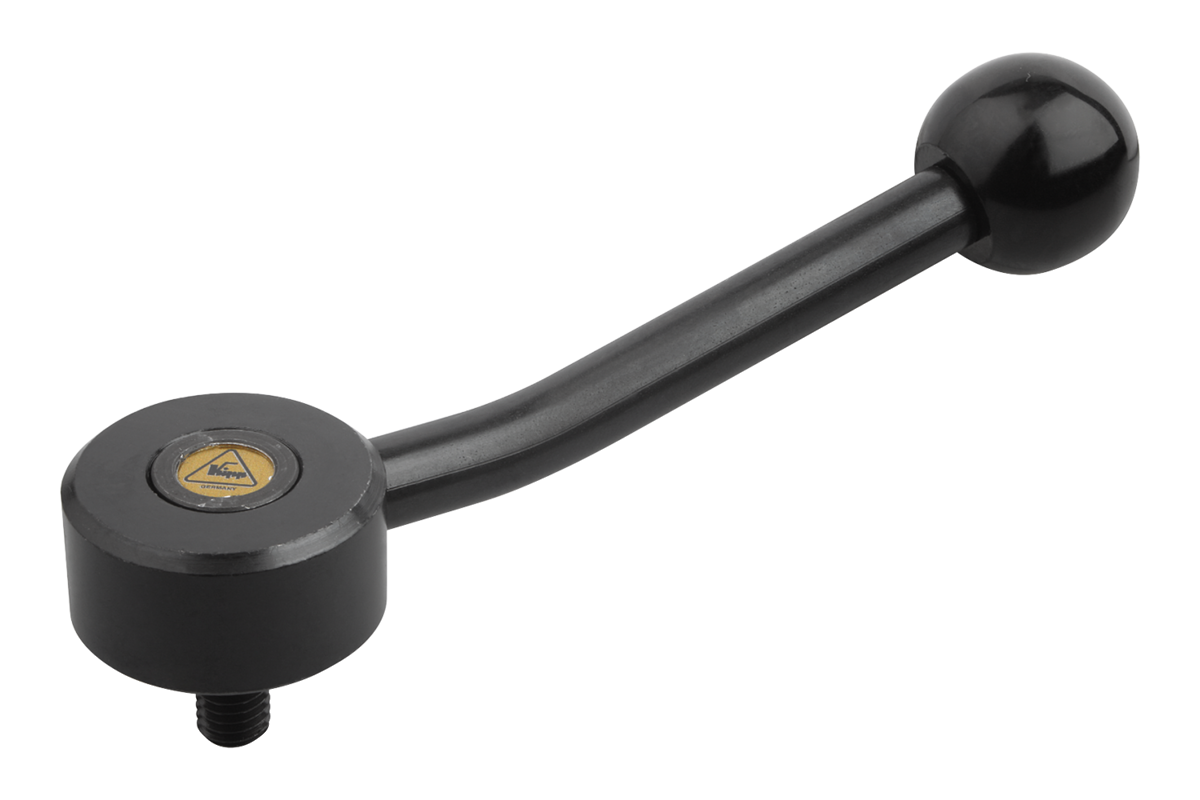

Opis artykułu/ilustracje produktu

OpisMateriał:Części stalowe – klasa wytrzymałości 5.8.
Uchwyt kulisty – tworzywo sztuczne, czarne.Wersja:Oksydowane.Na zapytanie:Inne gwinty zewnętrzne, długości śrub i wykonania specjalne.

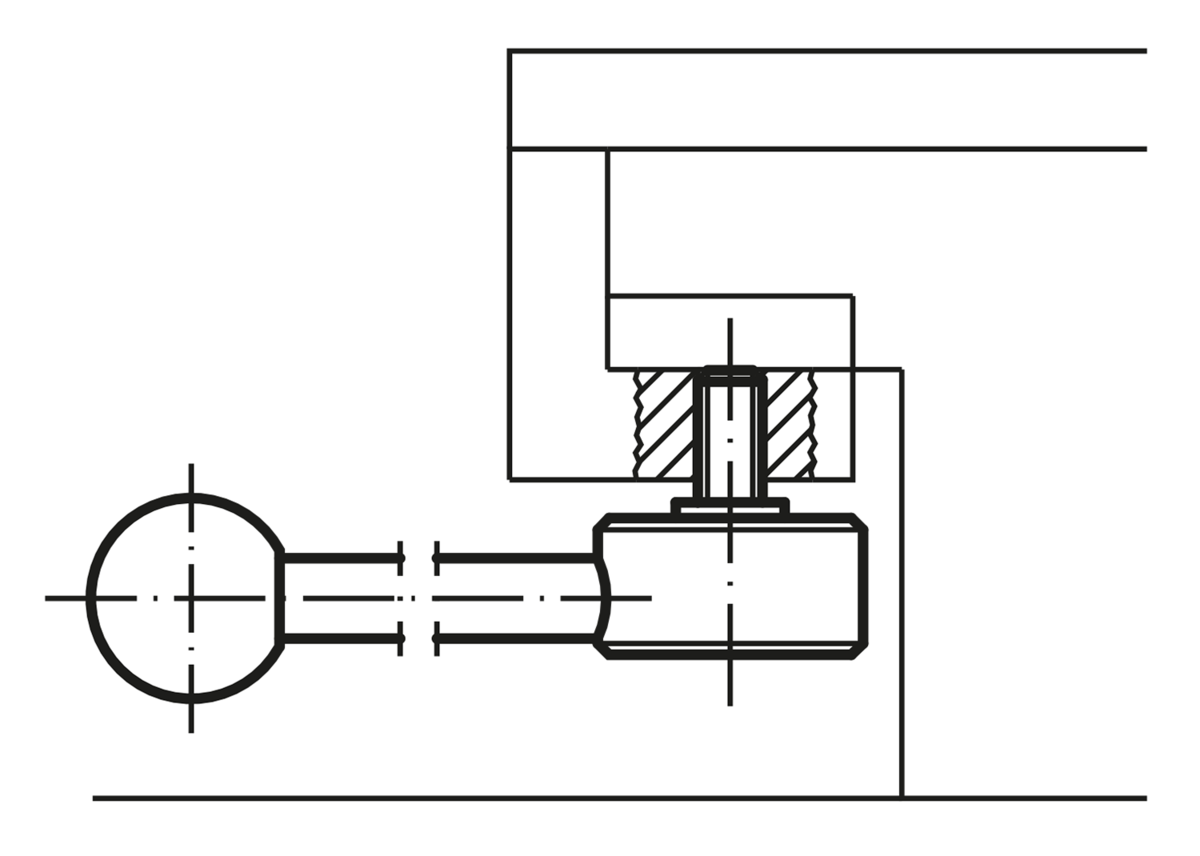

Wymiary „H1” i „A” za dopłatą są dostępne w innych długościach.Wskazówka dotycząca planu:

1) Kopuła kulista DIN EN ISO 4753

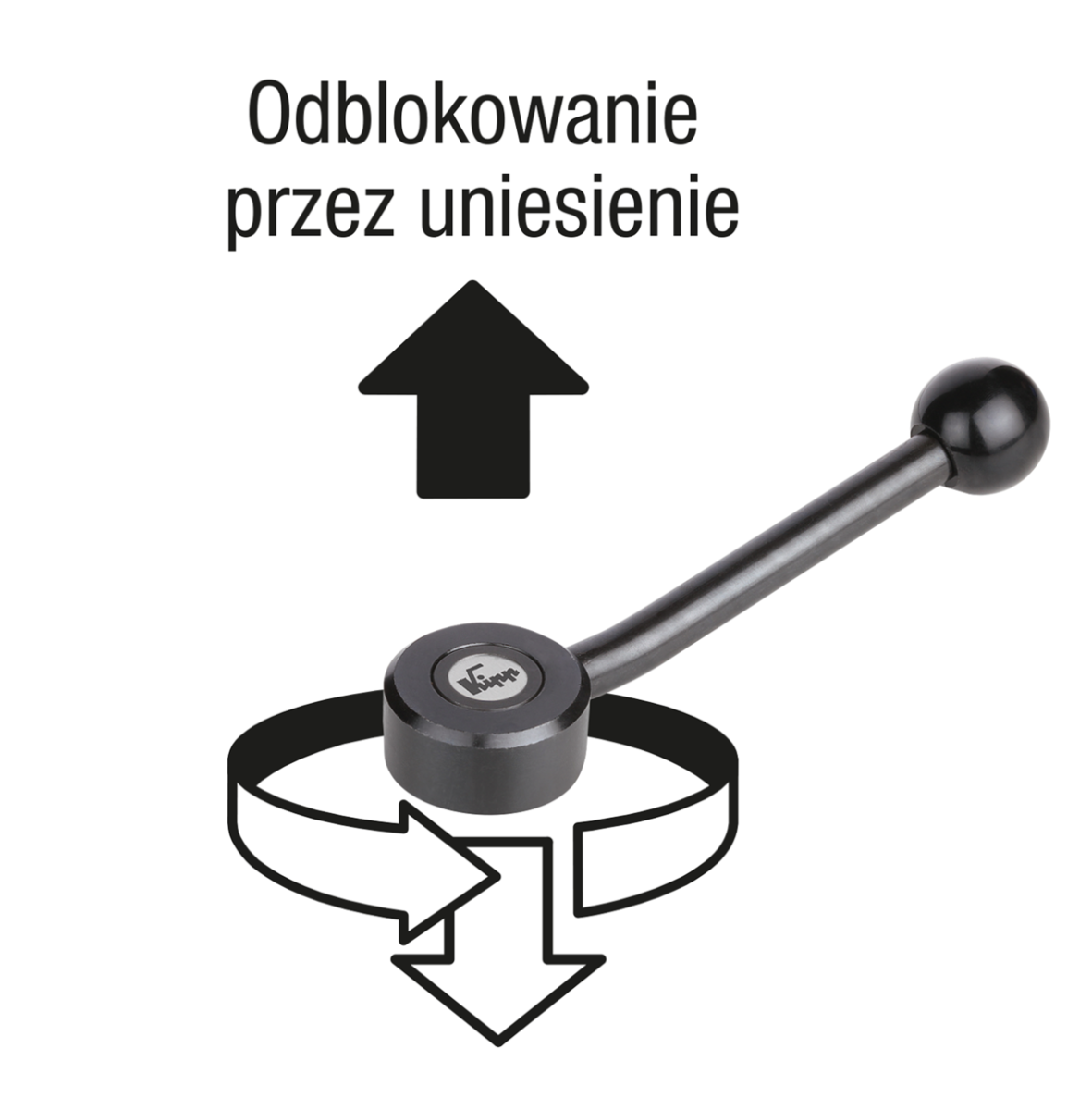

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0114_15 Dźwignie nastawne płaskie z gwintem zewnętrznym, 15 stopni

118 kB

Rysunki

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów

Nr Zamówienia	Forma	X	A=Długość rękojeści	A2	D	D1	D2	D3	H	H1	H2	H3	H4	Liczba zębów	L
K0114.1082X	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	20	15/20/25/30/40/50/60
K0114.1102X	15°	M10	100	15	13,5	33	25	10	19	2	12	23	29	20	15/20/25/30/40/50/60
K0114.2102X	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
K0114.2122X	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	24	20/25/30/40/50/60
K0114.3122X	15°	M12	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
K0114.3162X	15°	M16	145	15	23	45	37	14	28	2	17	33	48	26	20/25/30/40/50/60
