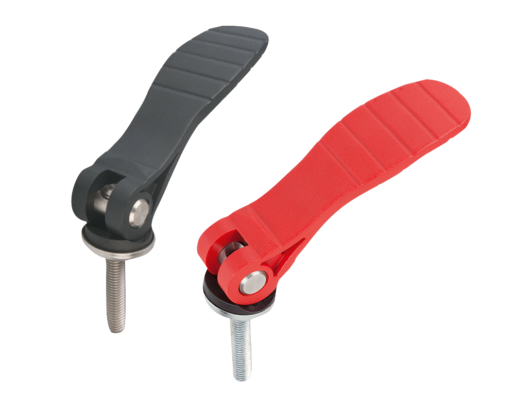

        Dźwignie mimośrodowe z tworzywa sztucznego z gwintem zewnętrznym, podkładka dociskowa z tworzywa sztucznego i śruba dwustronna ze stali lub stali nierdzewnej

Opis artykułu/ilustracje produktu

OpisMateriał:

Rękojeść i podkładka dociskowa – tworzywo sztuczne wzmocnione włóknem szklanym PA 66.
Sworzeń – stal nierdzewna 1.4305.
Śruba dwustronna i podkładka – stal, klasa wytrzymałości 5.8 lub stal nierdzewna 1.4305.

Wersja:Rękojeść czarna lub czerwona RAL3020.
Podkładka czarna.
Sworzeń niepowlekany.
Śruba dwustronna i podkładka – stal pasywowana na niebiesko lub stal nierdzewna.Wskazówka:Tworzywa sztuczne posiadają tę właściwość, że pełzają pod wpływem obciążenia (retardacja), co może prowadzić do zmniejszenia siły mocującej.
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0646_AG Dźwignie mimośrodowe z tworzywa sztucznego z gwintem zewnętrznym, podkładka dociskowa z tworzywa sztucznego i śruba dwustronna ze stali lub stali nierdzewnej

183 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał komponentów	Kolor korpusu	D	D1	D2	B	B1	H	H1	A	A1	L	Skok S	Siła zacisku F (kN)	Siła ręczna FH N	Cena
K0646.1521105X20	stal	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	28,36 PLN
K0646.1521105X30	stal	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	28,36 PLN
K0646.1521105X40	stal	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	30,13 PLN
K0646.1521105X50	stal	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	30,13 PLN
K0646.1521106X20	stal	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	28,36 PLN
K0646.1521106X30	stal	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	28,36 PLN
K0646.1521106X40	stal	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	30,13 PLN
K0646.1521106X50	stal	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	30,13 PLN
K0646.2521108X25	stal	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	33,11 PLN
K0646.2521108X30	stal	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	33,11 PLN
K0646.2521108X40	stal	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	35,48 PLN
K0646.2521108X50	stal	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	35,48 PLN
K0646.2521110X25	stal	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	33,11 PLN
K0646.2521110X30	stal	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	33,11 PLN
K0646.2521110X40	stal	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	35,48 PLN
K0646.2521110X50	stal	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	35,48 PLN
K0646.1531105X20	stal nierdzewna	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	42,44 PLN
K0646.1531105X30	stal nierdzewna	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	42,44 PLN
K0646.1531105X40	stal nierdzewna	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	45,36 PLN
K0646.1531105X50	stal nierdzewna	czarny	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	45,36 PLN
K0646.1531106X20	stal nierdzewna	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	42,44 PLN
K0646.1531106X30	stal nierdzewna	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	42,44 PLN
K0646.1531106X40	stal nierdzewna	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	45,36 PLN
K0646.1531106X50	stal nierdzewna	czarny	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	45,36 PLN
K0646.2531108X25	stal nierdzewna	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	49,68 PLN
K0646.2531108X30	stal nierdzewna	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	49,68 PLN
K0646.2531108X40	stal nierdzewna	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	53,14 PLN
K0646.2531108X50	stal nierdzewna	czarny	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	53,14 PLN
K0646.2531110X25	stal nierdzewna	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	49,68 PLN
K0646.2531110X30	stal nierdzewna	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	49,68 PLN
K0646.2531110X40	stal nierdzewna	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	53,14 PLN
K0646.2531110X50	stal nierdzewna	czarny	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	53,14 PLN
K0646.15218405X20	stal	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	28,36 PLN
K0646.15218405X30	stal	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	28,36 PLN
K0646.15218405X40	stal	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	30,13 PLN
K0646.15218405X50	stal	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	30,13 PLN
K0646.15218406X20	stal	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	28,36 PLN
K0646.15218406X30	stal	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	28,36 PLN
K0646.15218406X40	stal	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	30,13 PLN
K0646.15218406X50	stal	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	30,13 PLN
K0646.25218408X25	stal	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	33,11 PLN
K0646.25218408X30	stal	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	33,11 PLN
K0646.25218408X40	stal	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	35,48 PLN
K0646.25218408X50	stal	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	35,48 PLN
K0646.25218410X25	stal	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	33,11 PLN
K0646.25218410X30	stal	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	33,11 PLN
K0646.25218410X40	stal	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	35,48 PLN
K0646.25218410X50	stal	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	35,48 PLN
K0646.15318405X20	stal nierdzewna	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	42,44 PLN
K0646.15318405X30	stal nierdzewna	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	42,44 PLN
K0646.15318405X40	stal nierdzewna	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	45,36 PLN
K0646.15318405X50	stal nierdzewna	czerwony RAL 3020	M5	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	45,36 PLN
K0646.15318406X20	stal nierdzewna	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	20	1,15	2,5	125	42,44 PLN
K0646.15318406X30	stal nierdzewna	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	30	1,15	2,5	125	42,44 PLN
K0646.15318406X40	stal nierdzewna	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	40	1,15	2,5	125	45,36 PLN
K0646.15318406X50	stal nierdzewna	czerwony RAL 3020	M6	18,1	9	22	16	14	23,4	71,5	79,6	50	1,15	2,5	125	45,36 PLN
K0646.25318408X25	stal nierdzewna	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	49,68 PLN
K0646.25318408X30	stal nierdzewna	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	49,68 PLN
K0646.25318408X40	stal nierdzewna	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	53,14 PLN
K0646.25318408X50	stal nierdzewna	czerwony RAL 3020	M8	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	53,14 PLN
K0646.25318410X25	stal nierdzewna	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	25	1,5	5	170	49,68 PLN
K0646.25318410X30	stal nierdzewna	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	30	1,5	5	170	49,68 PLN
K0646.25318410X40	stal nierdzewna	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	40	1,5	5	170	53,14 PLN
K0646.25318410X50	stal nierdzewna	czerwony RAL 3020	M10	27,1	11	33	24,2	16,2	27,7	100	110	50	1,5	5	170	53,14 PLN
