Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Termoplast, poliamid 66. Pierścień uszczelniający „O” - guma (NBR).Wersja:czarny.Zakres temperatury:Odporność termiczna na olej do 100°C Wskazówka dotycząca planu:

Forma A: z symbolem napełniania

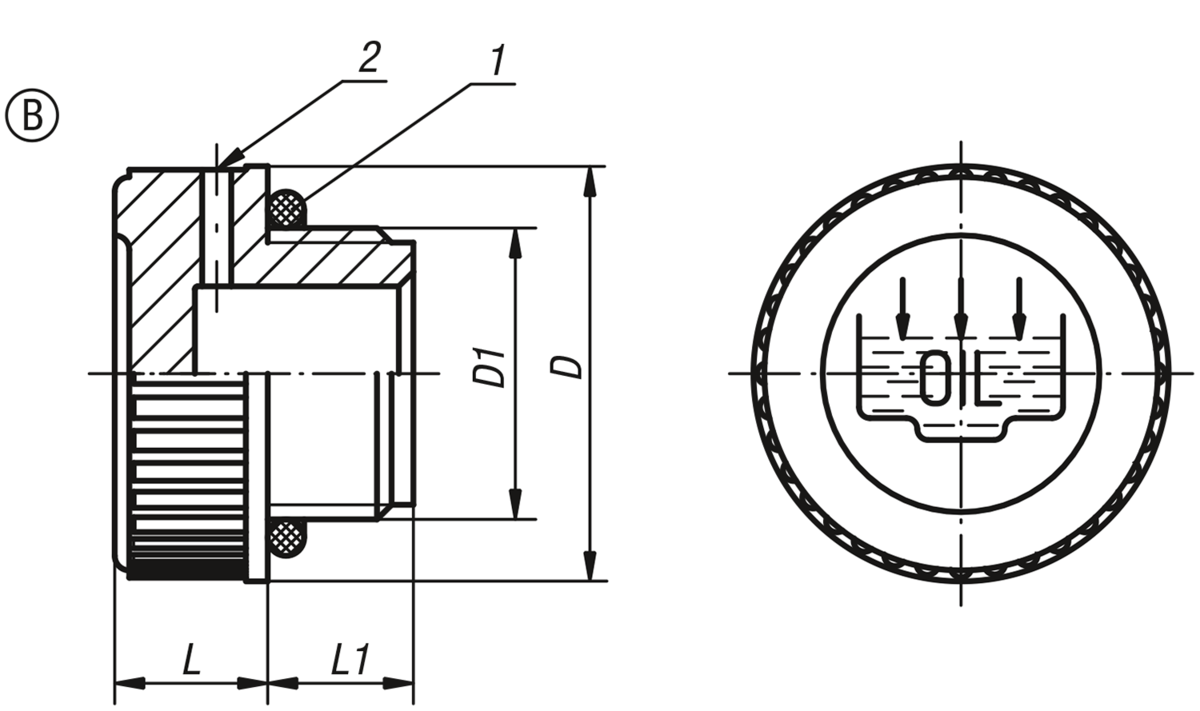

Forma B: z symbolem napełniania i otworem odpowietrzającym

1) Oring
2) Otwór odpowietrzający tylko dla formy B

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0455 Korki gwintowane

222 kB

Rysunki (przegląd ogólny)

Śruby zamykające, forma A, z symbolem napełniania

Więcej informacji

Rysunki

Śruby zamykające, forma A, z symbolem napełniania

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	L	L1	Cena
K0455.120014	A	20	G1/4	9	9	2,22 PLN
K0455.120038	A	20,5	G3/8	9	10	2,54 PLN
K0455.128012	A	28	G1/2	10,5	10,5	2,87 PLN
K0455.131034	A	31	G3/4	12	11	4,06 PLN
K0455.139100	A	39	G1	12	12	5,72 PLN
K0455.149114	A	49	G1 1/4	13	13,5	8,27 PLN
K0455.155112	A	55	G1 1/2	14,7	14,5	9,40 PLN
K0455.168200	A	68,5	G2	15	16	15,55 PLN
K0455.1201415	A	20	M14X1,5	9	9	2,22 PLN
K0455.1201615	A	20	M16X1,5	9	10	2,54 PLN
K0455.1281815	A	28	M18X1,5	10,5	10	2,65 PLN
K0455.1282015	A	28	M20X1,5	10,5	10	2,87 PLN
K0455.1282215	A	28	M22X1,5	10,5	10	2,87 PLN

Śruby zamykające, forma B, z symbolem napełniania i otworem odpowietrzającym

Więcej informacji

Rysunki

Śruby zamykające, forma B, z symbolem napełniania i otworem odpowietrzającym

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	L	L1	Cena
K0455.220014	B	20	G1/4	9	9	2,44 PLN
K0455.220038	B	20,5	G3/8	9	10	2,65 PLN
K0455.228012	B	28	G1/2	10,5	10,5	3,08 PLN
K0455.231034	B	31	G3/4	12	11	4,43 PLN
K0455.239100	B	39	G1	12	12	5,89 PLN
K0455.249114	B	49	G1 1/4	13	13,5	8,70 PLN
K0455.255112	B	55	G1 1/2	14,7	14,5	10,97 PLN
K0455.268200	B	68,5	G2	15	16	15,77 PLN
K0455.2201415	B	20	M14X1,5	9	9	2,44 PLN
K0455.2201615	B	20	M16X1,5	9	10	2,70 PLN
K0455.2281815	B	28	M18X1,5	10,5	10	2,70 PLN
K0455.2282015	B	28	M20X1,5	10,5	10	3,08 PLN
K0455.2282215	B	28	M22X1,5	10,5	10	3,13 PLN
