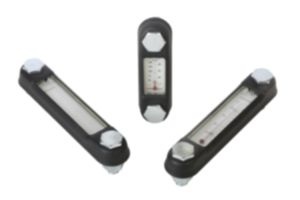

OpisMateriał:Korpus stalowy. Wziernik z termoplastu – poliamid. Pierścień uszczelniający „O” i uszczelka płaska z gumy (NBR). Reflektor z aluminium. Śruba i nakrętka sześciokątna ze stali.Wersja:Korpus czarny lakierowany. Wziernik przezroczysty o wysokiej wytrzymałości mechanicznej, odporności na starzenie i odporności termicznej – dla oleju do 100°C, dla wody do 70°C. Reflektor biały lakierowany, czarna kreska lub skala. Śruba i nakrętka sześciokątna, ocynkowane.Wskazówka:Wskaźniki mogą być montowane w sposób pokazany na rysunku lub bezpośrednio w gwintowane otwory w ścianie. Rozstaw otworów = L1 ±0,5. Nadają się one do zbiorników nie pracujących pod ciśnieniem. Maksymalna temperatura robocza: 100 °C.Wskazówka dotycząca planu:
Forma A: bez termometra Forma B: z termometrem
1) Uszczelka płaska 2) Oring
Cechy szczególne:
PobieranieTutaj dostępne są informacje zebrane w formie PDF:
