Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

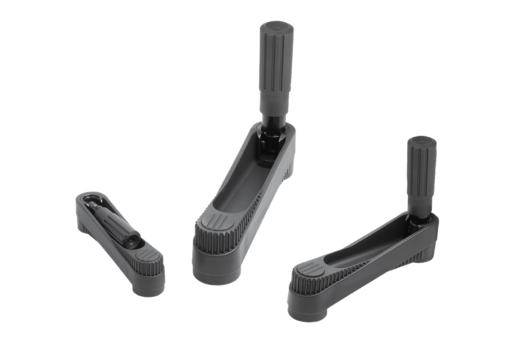

OpisMateriał:Korba z termoplastu.
Uchwyt cylindryczny z termoplastu i stali.Wersja:Termoplast czarnoszary.
Części stalowe oksydowane.Wskazówka:Osłona piasty dołączona jest jako niezamontowana. Korbki można mocować osiowo na wałku przez wpust za pomocą kołka poprzecznego lub śruby z łbem walcowym DIN 6912 i podkładki DIN 7349. Aby rękojeść cylindryczną bezpieczną ustawić w pozycji manipulacyjnej, należy wykonać dwie czynności:
– Obrócić uchwyt do oporu wokół osi obrotu (90°).
– Docisnąć uchwyt w kierunku osiowym do pozycji zatrzymania.
Pozycja wciśnięta daje możliwość obracania uchwytem. Po zwolnieniu nastąpi samoczynny powrót do poprzedniego położenia.
W przypadku wersji z otworem poprzecznym mocowanie odbywa się za pomocą wkręcanego trzpienia gwintowanego ISO 4027 (DIN 914).Wyposażenie:Śruby z łbem walcowym K1160 z gniazdem sześciokątnym, niski łeb DIN 6912.Wskazówka dotycząca planu:

1) Położenie otworu poprzecznego przestawione o 90° względem wyżłobienia pasującego

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0268 Korbki z rękojeścią bezpieczną

540 kB

Rysunki (przegląd ogólny)

Korbki z rękojeścią bezpieczną, otwór pasowany bez rowkiem

Więcej informacji

Rysunki

Korbki z rękojeścią bezpieczną, otwór pasowany bez rowkiem

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Wersja 2	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Cena
K0268.1108	otwór pasowany	bez otworu poprzecznego	80	24	8	-	84,2	47,5	28,5	13	-	104	12,7	182,61 PLN
K0268.1110	otwór pasowany	bez otworu poprzecznego	80	24	10	-	84,2	47,5	28,5	13	-	104	12,7	182,61 PLN
K0268.1210	otwór pasowany	bez otworu poprzecznego	100	29	10	-	104,2	58,5	35,5	13	-	129	15,7	184,03 PLN
K0268.1212	otwór pasowany	bez otworu poprzecznego	100	29	12	-	104,2	58,5	35,5	13	-	129	15,7	184,03 PLN
K0268.1312	otwór pasowany	bez otworu poprzecznego	125	36	12	-	139	82	44	18,5	-	161	19,5	187,32 PLN
K0268.1314	otwór pasowany	bez otworu poprzecznego	125	36	14	-	139	82	44	18,5	-	161	19,5	187,32 PLN
K0268.11086	otwór pasowany	z otworem poprzecznym	80	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	197,42 PLN
K0268.11106	otwór pasowany	z otworem poprzecznym	80	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	197,42 PLN
K0268.12106	otwór pasowany	z otworem poprzecznym	100	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	198,85 PLN
K0268.12126	otwór pasowany	z otworem poprzecznym	100	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	198,85 PLN
K0268.13126	otwór pasowany	z otworem poprzecznym	125	36	12	M6	139	82	44	18,5	7,5	161	19,5	202,14 PLN
K0268.13146	otwór pasowany	z otworem poprzecznym	125	36	14	M6	139	82	44	18,5	7,5	161	19,5	202,14 PLN

Korbki z rękojeścią bezpieczną, otwór pasowany z rowkiem

Więcej informacji

Rysunki

Korbki z rękojeścią bezpieczną, otwór pasowany z rowkiem

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Wersja 2	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Cena
K0268.110802	otwór pasowany z rowkiem	bez otworu poprzecznego	80	2	24	8	-	84,2	47,5	28,5	13	-	104	12,7	9	194,67 PLN
K0268.111003	otwór pasowany z rowkiem	bez otworu poprzecznego	80	3	24	10	-	84,2	47,5	28,5	13	-	104	12,7	11,4	194,67 PLN
K0268.121003	otwór pasowany z rowkiem	bez otworu poprzecznego	100	3	29	10	-	104,2	58,5	35,5	13	-	129	15,7	11,4	196,36 PLN
K0268.121204	otwór pasowany z rowkiem	bez otworu poprzecznego	100	4	29	12	-	104,2	58,5	35,5	13	-	129	15,7	13,8	196,36 PLN
K0268.131204	otwór pasowany z rowkiem	bez otworu poprzecznego	125	4	36	12	-	139	82	44	18,5	-	161	19,5	13,8	199,11 PLN
K0268.131405	otwór pasowany z rowkiem	bez otworu poprzecznego	125	5	36	14	-	139	82	44	18,5	-	161	19,5	16,3	199,11 PLN
K0268.1108026	otwór pasowany z rowkiem	z otworem poprzecznym	80	2	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	9	209,48 PLN
K0268.1110036	otwór pasowany z rowkiem	z otworem poprzecznym	80	3	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	11,4	209,48 PLN
K0268.1210036	otwór pasowany z rowkiem	z otworem poprzecznym	100	3	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	11,4	211,17 PLN
K0268.1212046	otwór pasowany z rowkiem	z otworem poprzecznym	100	4	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	13,8	211,17 PLN
K0268.1312046	otwór pasowany z rowkiem	z otworem poprzecznym	125	4	36	12	M6	139	82	44	18,5	7,5	161	19,5	13,8	213,92 PLN
K0268.1314056	otwór pasowany z rowkiem	z otworem poprzecznym	125	5	36	14	M6	139	82	44	18,5	7,5	161	19,5	16,3	213,92 PLN

Korbki z rękojeścią bezpieczną, czworokąt wewnętrzny

Więcej informacji

Rysunki

Korbki z rękojeścią bezpieczną, czworokąt wewnętrzny

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Wersja 2	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Cena
K0268.2108	czworokąt wewnętrzny	bez otworu poprzecznego	80	24	-	84,2	47,5	28,5	13	-	104	12,7	8	190,01 PLN
K0268.2110	czworokąt wewnętrzny	bez otworu poprzecznego	80	24	-	84,2	47,5	28,5	13	-	104	12,7	10	190,01 PLN
K0268.2210	czworokąt wewnętrzny	bez otworu poprzecznego	100	29	-	104,2	58,5	35,5	13	-	129	15,7	10	192,08 PLN
K0268.2212	czworokąt wewnętrzny	bez otworu poprzecznego	100	29	-	104,2	58,5	35,5	13	-	129	15,7	12	192,08 PLN
K0268.2312	czworokąt wewnętrzny	bez otworu poprzecznego	125	36	-	139	82	44	18,5	-	161	19,5	12	194,73 PLN
K0268.2314	czworokąt wewnętrzny	bez otworu poprzecznego	125	36	-	139	82	44	18,5	-	161	19,5	14	194,73 PLN
K0268.21086	czworokąt wewnętrzny	z otworem poprzecznym	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	8	204,83 PLN
K0268.21106	czworokąt wewnętrzny	z otworem poprzecznym	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	10	204,83 PLN
K0268.22106	czworokąt wewnętrzny	z otworem poprzecznym	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	10	206,90 PLN
K0268.22126	czworokąt wewnętrzny	z otworem poprzecznym	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	12	206,90 PLN
K0268.23126	czworokąt wewnętrzny	z otworem poprzecznym	125	36	M6	139	82	44	18,5	7,5	161	19,5	12	209,54 PLN
K0268.23146	czworokąt wewnętrzny	z otworem poprzecznym	125	36	M6	139	82	44	18,5	7,5	161	19,5	14	209,54 PLN
