        Wstawki „gripper” okrągłe

Opis artykułu/ilustracje produktu

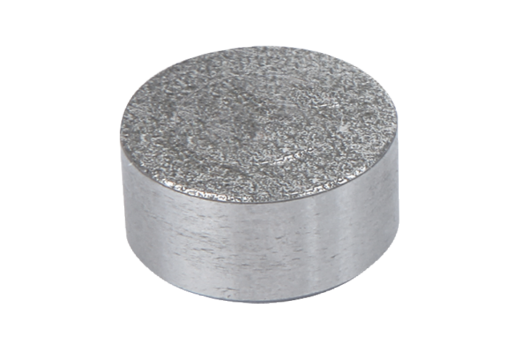

OpisMateriał, wersja:Forma M – stal narzędziowa, z czołem z węglika spiekanego, w kratkę, oksydowana.Wskazówka:Wstawki z nacięciami w kratkę (gripper) oraz wstawki z gładkim czołem nadają się do zamontowania w ramionach dociskowych, chwytakach, przyrządach mocujących, uchwytach trójszczękowych i podstawkach wahliwych. Zapewniają przenoszenie maksymalnie dużych momentów obrotowych i nieprzeciętnie dużych sił mocujących również na powierzchnie hartowane i nierówne.

Wstawki montowane są w wymienionych poniżej podstawkach:
Nr zamówienia K0285.117X022 do K0285.936X036
Nr zamówienia K0289.110X015 do K0289.924X100
Nr zamówienia K0291.120X030 do K0291.924X080Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0385_M Wstawki „gripper” okrągłe

200 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D2	D3	L3	L5	C	E	G	Cena
K0385.10107	M	10	7,9	10	6	4,5	4,75	M5	74,91 PLN
K0385.12107	M	12	9,5	10	6	4,5	4,75	M5	75,65 PLN
K0385.12127	M	12	9,5	12	7	6	4,75	M5	77,97 PLN
K0385.16107	M	16	12,7	10	6	4,5	4,75	M6	98,45 PLN
K0385.20107	M	20	15,9	10	6	4,5	4,75	M6	112,62 PLN
K0385.25107	M	25	19	10	6	4,5	4,75	M6	153,62 PLN
