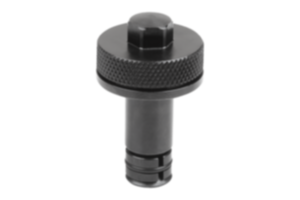

Trzpień mocujący z systemowym napinaczem kolinowym
K1802

Trzpień mocujący z systemowym napinaczem kolinowym

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Oksydowane.Wskazówka:Dzięki trzpieniowi mocującemu można łatwo mocować i wyśrodkować przedmiot obrabiany w otworze.
Dzięki zintegrowanemu osiowemu łożysku igiełkowemu, które wytwarza małe tarcie powierzchniowe, można osiągnąć wyższą siłę mocującą.
Łożysko z dużą nośnością gwarantuje długi okres użytkowania.
Cylinder dociskowy z efektem dociągania.

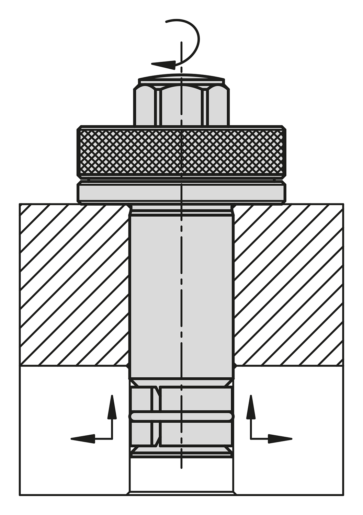

Montaż:Wprowadzić trzpień mocujący w otwór montażowy przez przedmiot obrabiany przeznaczony do mocowania.Najpierw dokręć śrubę ręcznie za pomocą śruby radełkowanej, a następnie za pomocą odpowiedniego klucza.
Część radełkową można również umieścić w przeznaczonym do tego otworze.
Zalety:Łatwo ustawiany zasięg naciągający
Niezależnie od średnicy i wykończenia powierzchni otworu (do H12)
Efekt dociągania
Znaczne zwiększenie siły zacisku przy tym samym momencie dokręcania
Wysokiej jakości osiowe łą=ożysko igiełkowe z dużą nośnością i długim okresem użytkowania

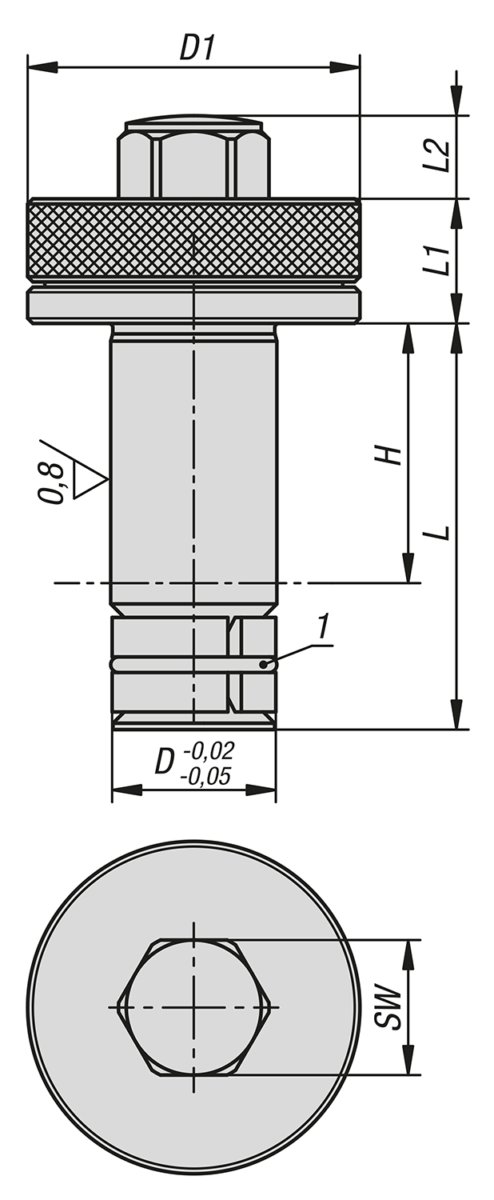

Użycie:Idealne do mocowania elementów standardowych o różnych grubościach. Cylinder dociskowy może być również wykorzystywany do systemów szybkiej wymiany.Wskazówka dotycząca planu:
Wymiar H odnosi się do zakresu zaciskania.

1) O-ring
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1802 Trzpień mocujący z systemowym napinaczem kolinowym 462 kB

Rysunki

Trzpień mocujący z systemowym napinaczem kolinowym

Wybór/filtr artykułów

Nr ZamówieniaD

D1H
zakres mocowania
LL1L2SWSiła
trzymająca
F kN
Moment
dokręcania
Nm
Nr zamówienia
Zestawu naprawczego
CADOsp.CenaZamów
K1802.101010200-102084,585,44,4K1802.91010388,13 PLN
K1802.121512260-1527106108,810,5K1802.91215395,89 PLN
K1802.162516320-25391281316,822K1802.91625403,65 PLN
K1802.203020380-3049,51591722,631K1802.92030411,41 PLN
