OpisMateriał:Korpus – stal ulepszana cieplnie,
Kulka – stal łożyskowa 1.2067.
Forma D: Kulka z POM.
Forma H: Kulka z POM.
Forma K: Końcówka z węglika.
Forma M: kulka – stop twardy.Wersja:Korpus ulepszony cieplnie i fosforanowany.
Kulka hartowana.

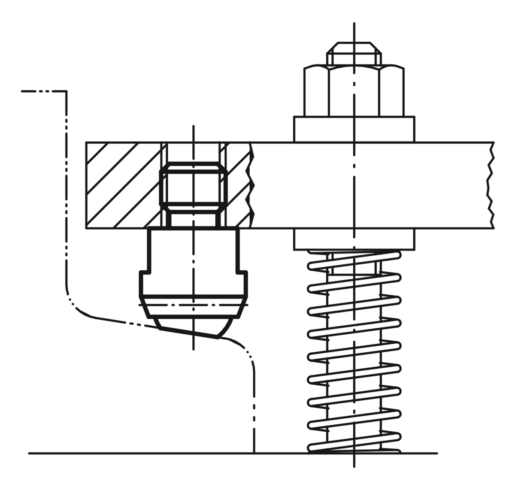

Forma M: kulka niklowana.Wskazówka:Podstawki wahliwe służą jako zderzaki, opory i dociski w przyrządach.
Kulka zabezpieczona przed przekręceniem.

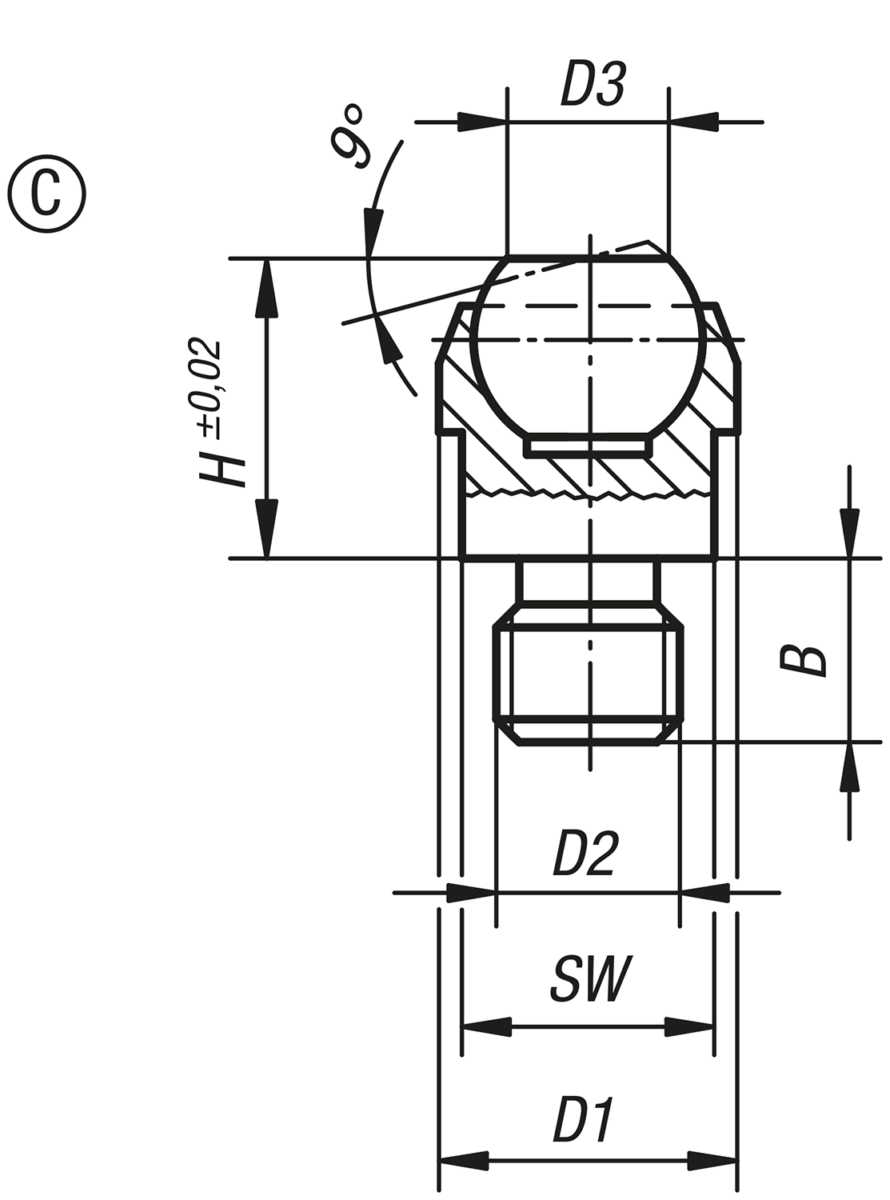

* Obowiązuje, jeśli zachowana została minimalna głębokość otworu.Wskazówka dotycząca planu:Typ C: z gwintem zewnętrznym, kulka spłaszczona, gładka

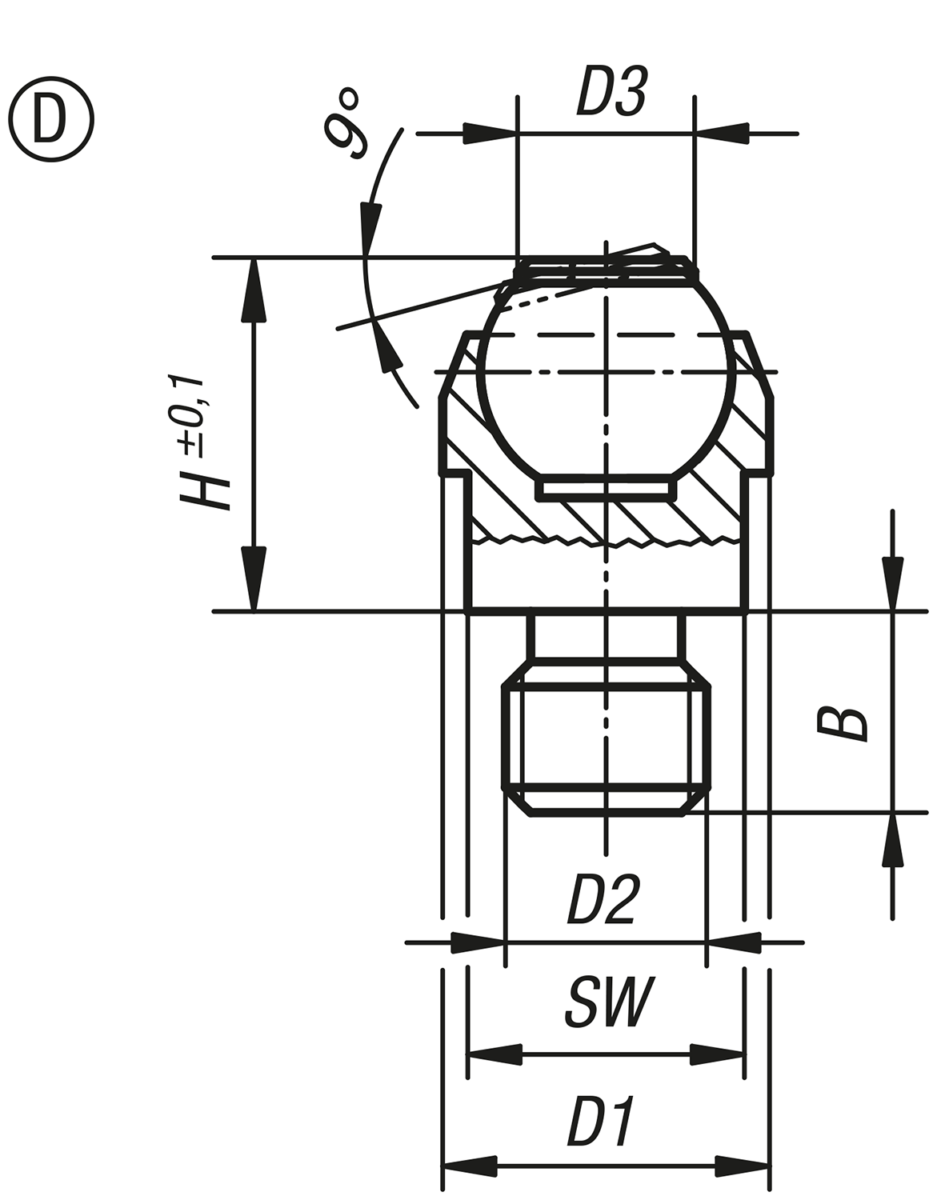

Typ D: z gwintem zewnętrznym, kula spłaszczona z POM

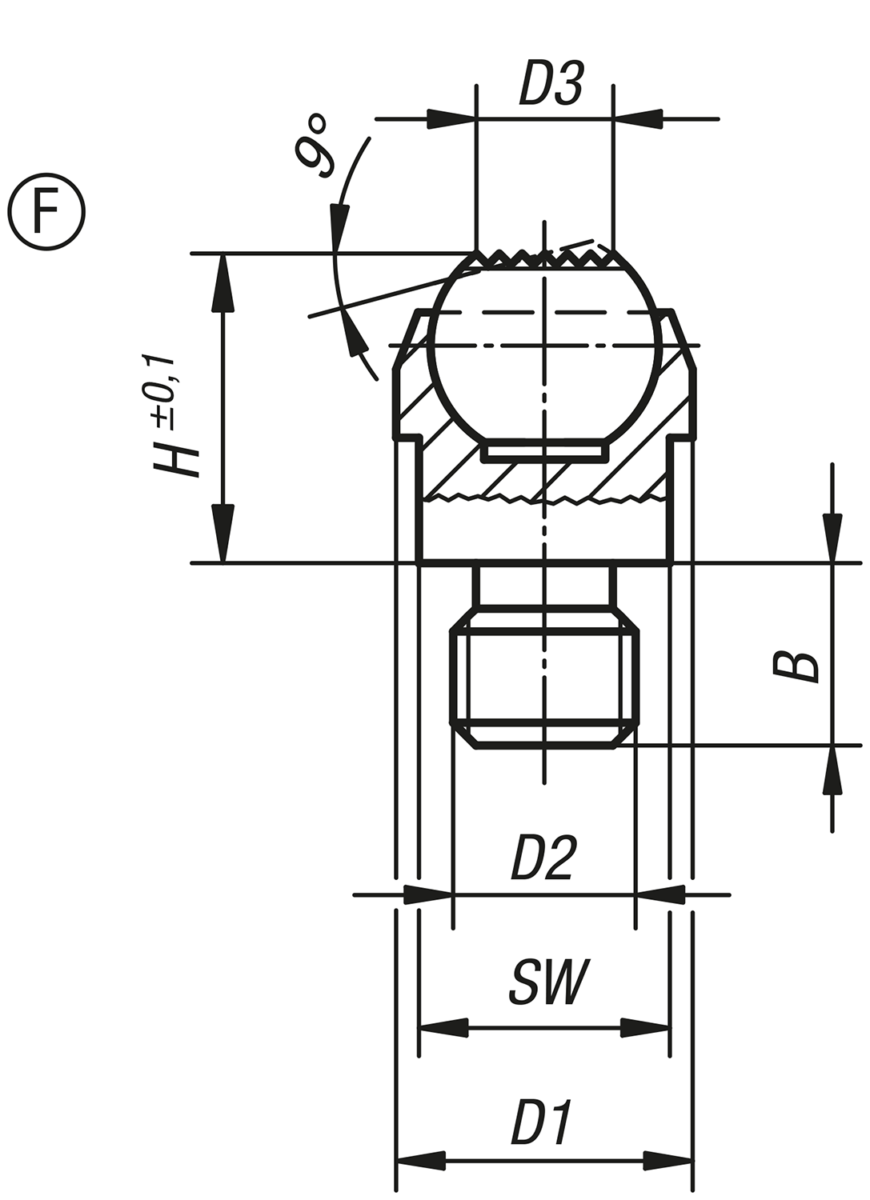

Typ F: z gwintem zewnętrznym, kulka spłaszczona, z ryflowaniem

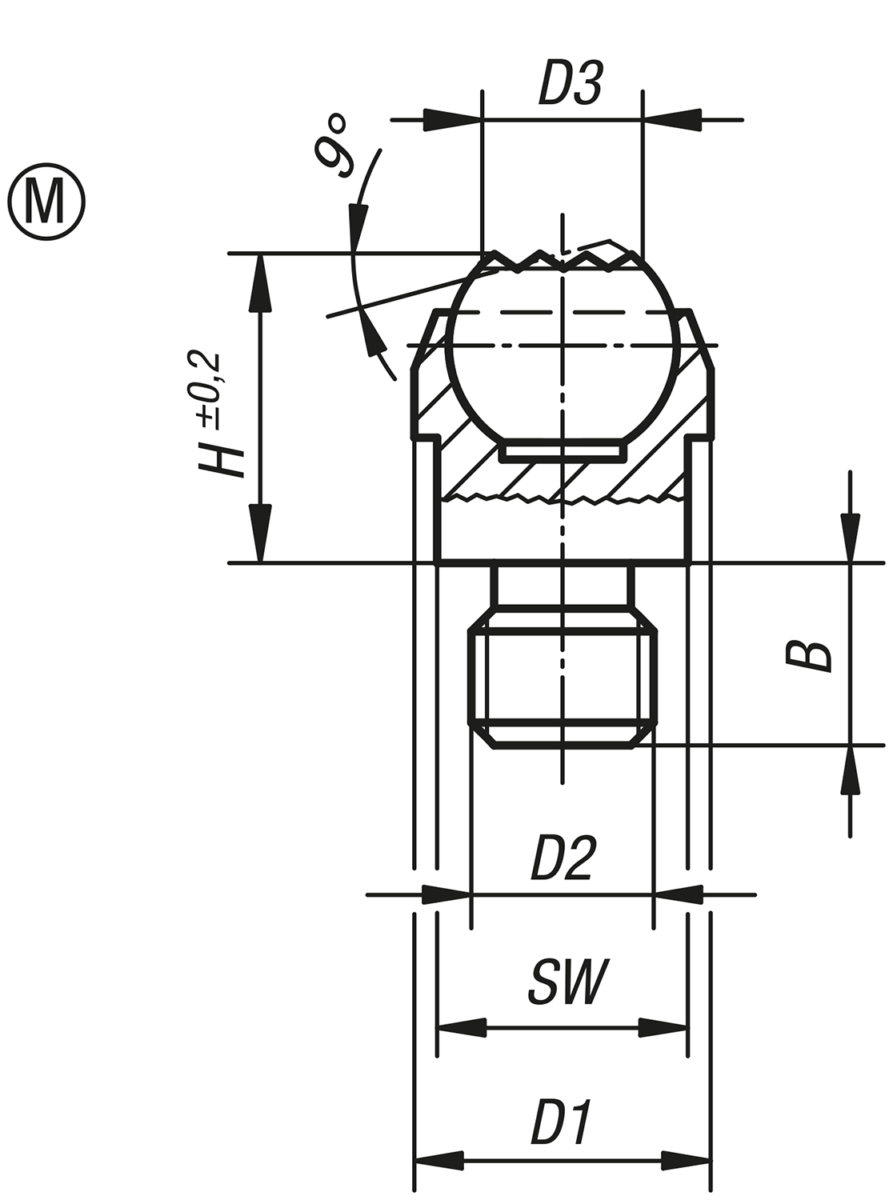

Typ M: z gwintem zewnętrznym, kulka spłaszczona, końcówka z węglika

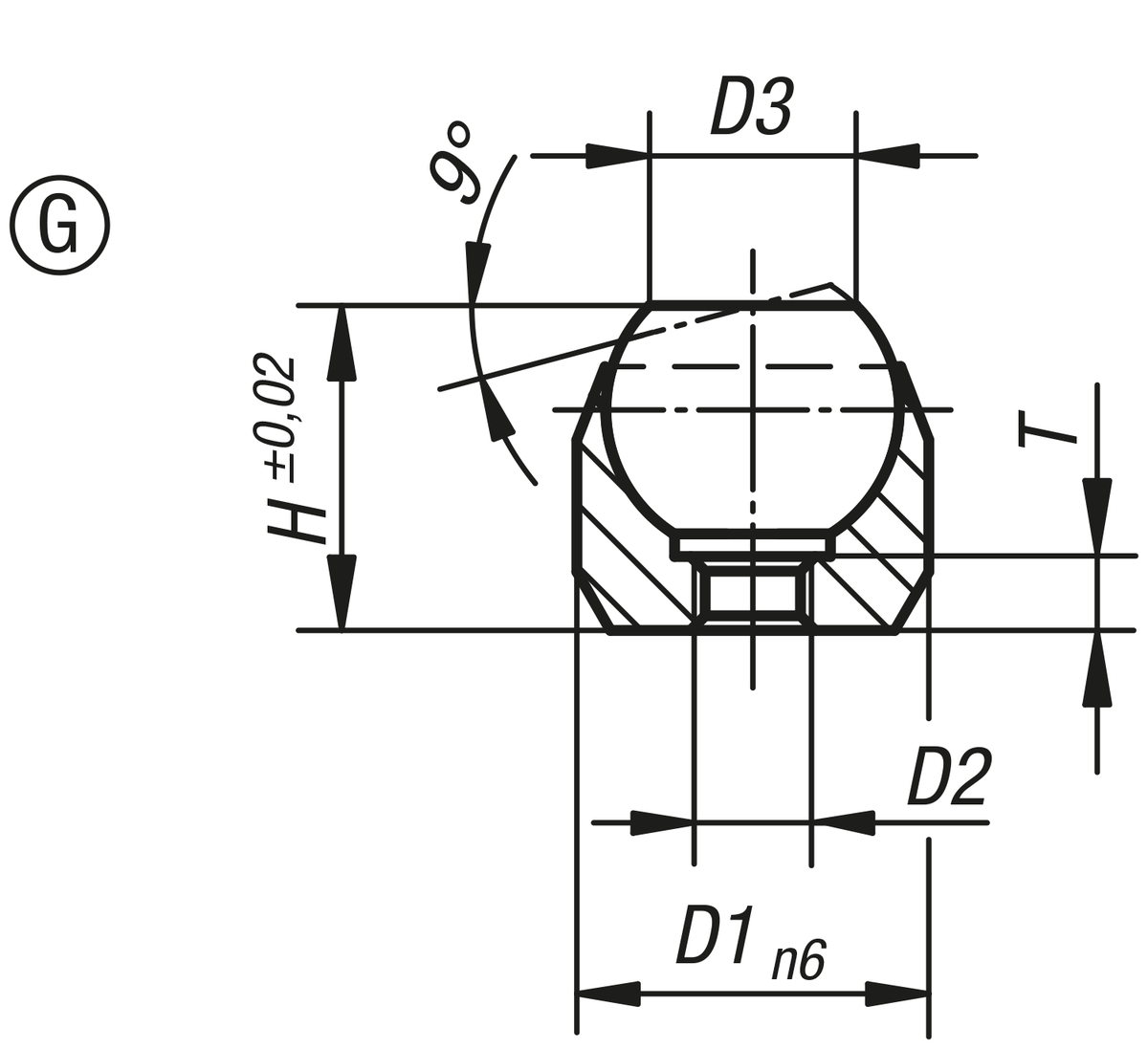

Typ G: z uchwytem pasowanym, kulka spłaszczona, gładka

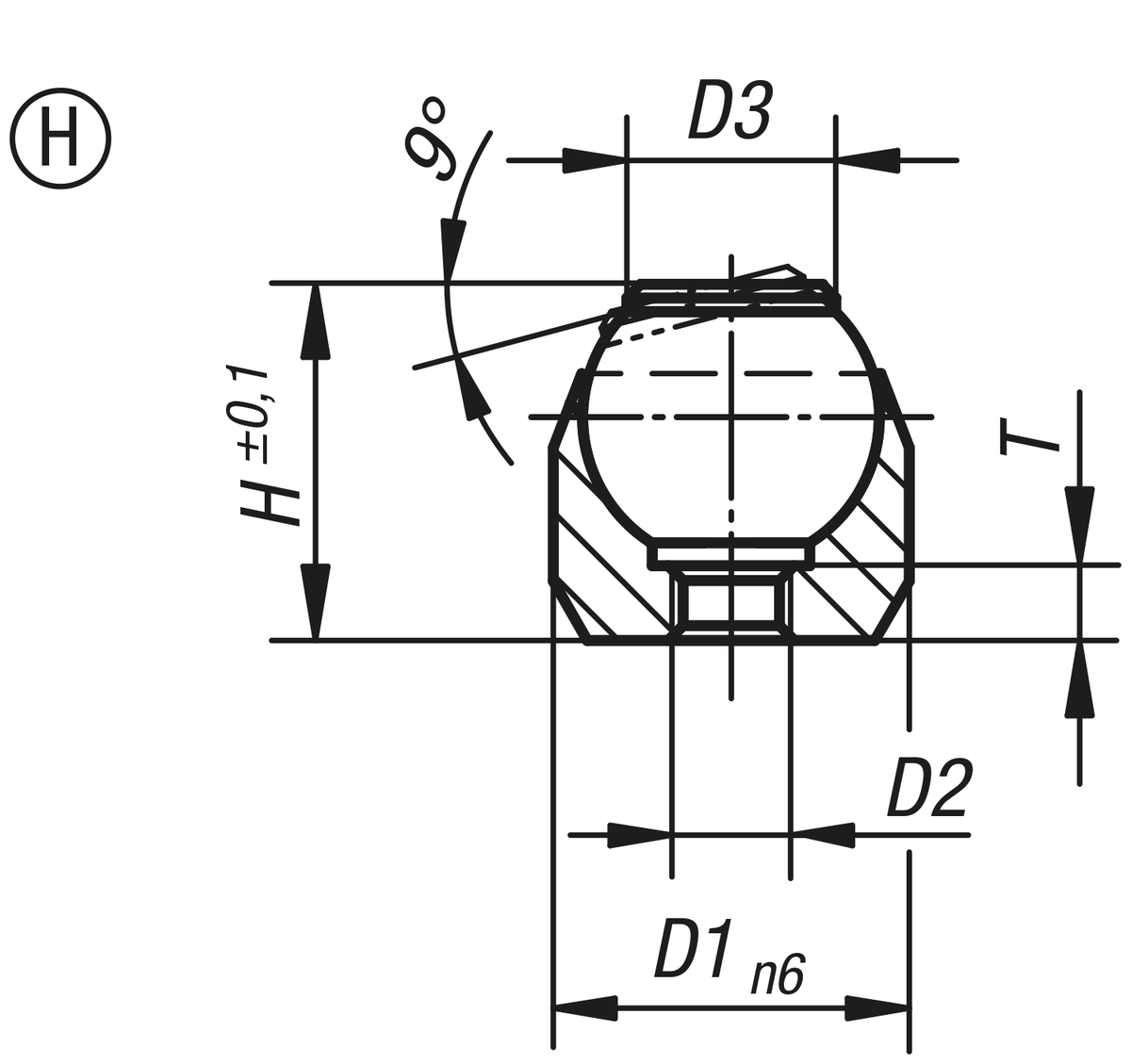

Typ H: tłoczona, kula spłaszczona z POM

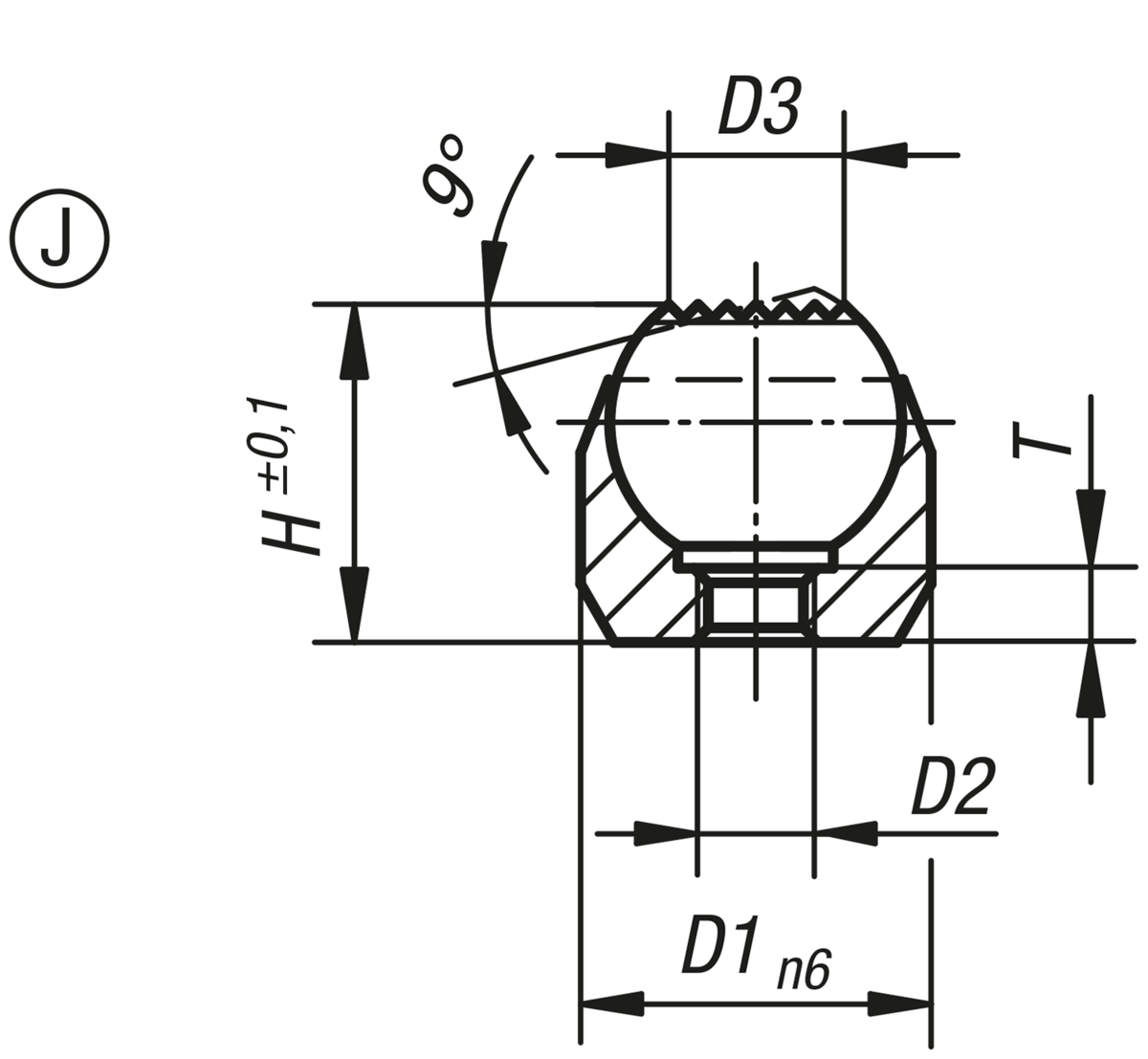

Typ J: z uchwytem pasowanym, kulka spłaszczona, z ryflowaniem
Typ K: tłoczona, kula spłaszczona, końcówka z węglika
PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Podstawki wahliwe, forma C, z gwintem zewnętrznym, kulka spłaszczona, gładka |
Więcej informacji |
Nr Zamówienia
| Forma | B | D1 | D2 | D3 | H | Ø kulki | SW | Obciążalność
maks. kN (tylko przy
obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
|---|
| K0282.108 | C | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 |  | | 113,26 PLN | | | K0282.110 | C | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 161,51 PLN | | | K0282.112 | C | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 161,51 PLN | | | K0282.116 | C | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 201,39 PLN | | | K0282.120 | C | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 713,09 PLN | |
|
|
Podstawki wahliwe, forma F, z gwintem zewnętrznym, kulka spłaszczona, w kratkę |
Więcej informacji |
| Nr Zamówienia | Forma | B | D1 | D2 | D3 | H | Ø kulki | SW | Obciążalność
maks. kN (tylko przy
obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
|---|
| K0282.308 | F | 8 | 13 | M8 | 7,2 | 13 | 10 | 11 | 10 | | | 146,69 PLN | | | K0282.310 | F | 10 | 20 | M10 | 10,5 | 18 | 16 | 17 | 25 | | | 204,30 PLN | | | K0282.312 | F | 12 | 20 | M12 | 10,5 | 18 | 16 | 17 | 25 | | | 204,30 PLN | | | K0282.316 | F | 16 | 30 | M16 | 20 | 27 | 25 | 27 | 90 | | | 251,07 PLN | | | K0282.320 | F | 20 | 50 | M20 | 34,5 | 35 | 40 | 41 | 165 | | | 792,24 PLN | |
|
|
|
|
|

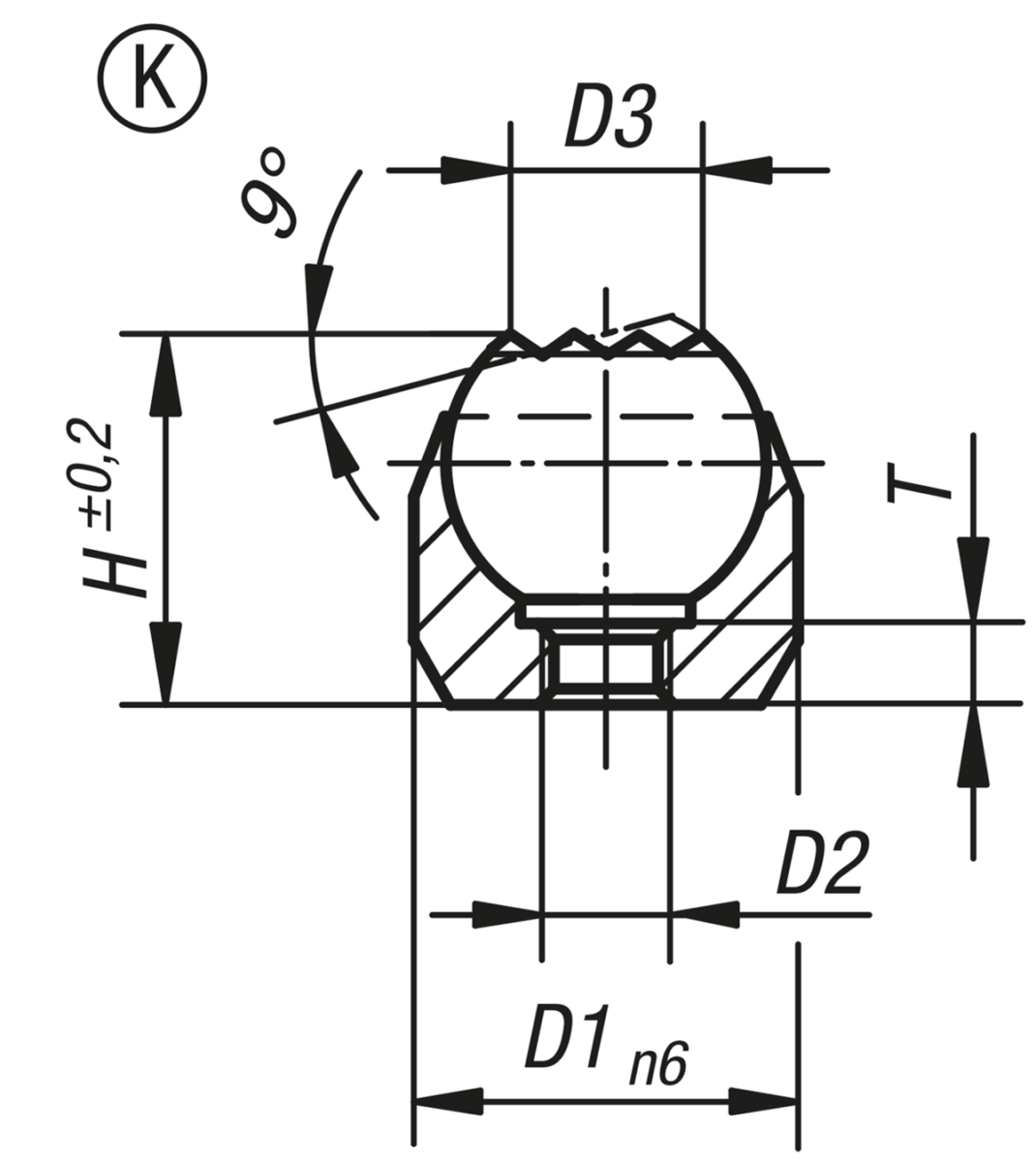

Podstawki wahliwe, forma K, tłoczona, kula spłaszczona, końcówka z węglika |
Więcej informacji |
| Nr Zamówienia | Forma | D1 | D2 | D3 | H | T | Ø kulki | Otwór
ustalający | Obciążalność
maks. kN (tylko przy
obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
|---|
| K0282.804 | K | 18 | M4 | 12,7 | 17 | 4 | 16 | ø 18 H7X8 min. | 25* | | | 273,29 PLN | | | K0282.803 | K | 12 | M3 | 7,9 | 11 | 3 | 10 | ø 12 H7X6 min. | 10* | | | 219,86 PLN | | | K0282.805 | K | 28 | M5 | 19,05 | 25 | 6 | 25 | ø 28 H7X13 min. | 90* | | | 306,29 PLN | |
|
