        Podstawki wahliwe, uszczelnione o-ringiem, typ K, kulka z POM spłaszczona, gładka

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus ze stali do ulepszania cieplnego.
Kulka POM.Wersja:Korpus ulepszony cieplnie.
Kulka – biały POM.Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.

Kulka zabezpieczona przed przekręceniem.Zalety:Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0284_K Podstawki wahliwe, uszczelnione o-ringiem, typ K, kulka z POM spłaszczona, gładka

170 kB

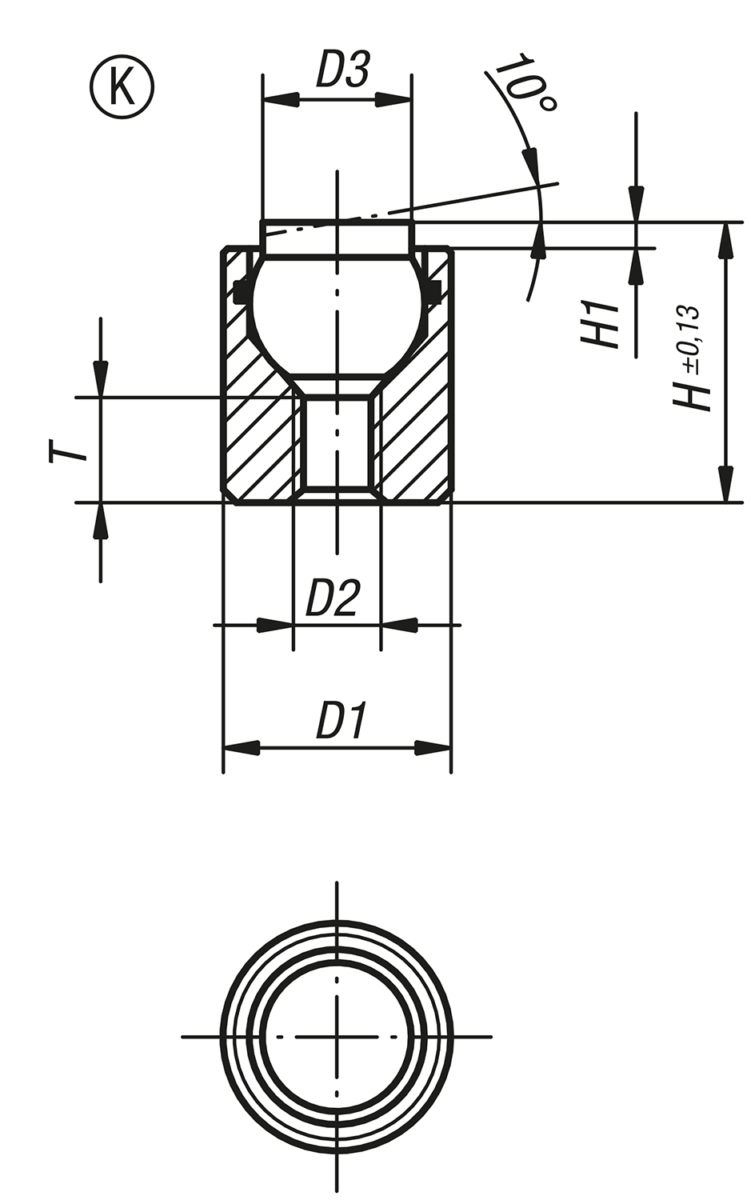

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D3	H	H1	T	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Cena
K0284.704X012	K	10	M4	6	12	1,5	4,5	7	2	164,52 PLN
K0284.704X025	K	10	M4	6	25	1,5	12	7	2	169,28 PLN
K0284.705X016	K	13	M5	8,5	16	1,5	5	10	4	183,36 PLN
K0284.705X025	K	13	M5	8,5	25	1,5	12	10	4	188,69 PLN
