Podstawki wahliwe z pierścieniem uszczelniającym
K0284

Podstawki wahliwe z pierścieniem uszczelniającym

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Korpus stal do ulepszania cieplnego.
Kulka:
Typ C, F, stal narzędziowa.
Typ K POM.
Typ O stal nierdzewna z powierzchnią diamentową.
Typ P stal nierdzewna z powierzchnią poliuretanową.
Wersja:Korpus ulepszony cieplnie i oksydowany.
Kulka:
Typ C, F utwardzana, oksydowana.
Typ K kulka POM biała.
Typ O z powierzchnią odpowiadającą ziarnistości szlifierskiej 100.
Typ P poliuretan o twardości 60° Shore.
Wskazówka:Podstawki wahliwe znajdują zastosowanie jako elementy podpierające i mocujące dla detali surowych i przetworzonych. Są stosowane również jako ograniczniki, nakładki i elementy dociskowe w budowie maszyn i narzędzi.

Kulka zabezpieczona przed przekręceniem.

Typ O: diamentowa powierzchnia ścierna jest całkowicie połączona z kulką. Idealnie nadaje się do przytrzymywania gładkich i śliskich przedmiotów przy minimalnej sile nacisku. Przy tym cząsteczki diamentu mimo działania dużą siłą na małą powierzchnię nie uszkadzają przedmiotu. Powierzchnia diamentowa charakteryzuje się doskonałą odpornością na ścieranie.

Typ P: warstwa poliuretanowa jest trwale nałożona na kulkę. Jest odporna na ścieranie i nie zostawia śladów. Daje optymalną ochronę przed uszkodzeniem wrażliwych powierzchni. Perłowa powierzchnia gwarantuje silne trzymanie i nie zatrzymuje powietrza, przez co zapobiega przywieraniu podstawki do powierzchni kontaktowej.
Zalety:Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0284 Podstawki wahliwe z pierścieniem uszczelniającym 173 kB

Rysunki (przegląd ogólny)

Podstawki wahliwe z pierścieniem uszczelniającym

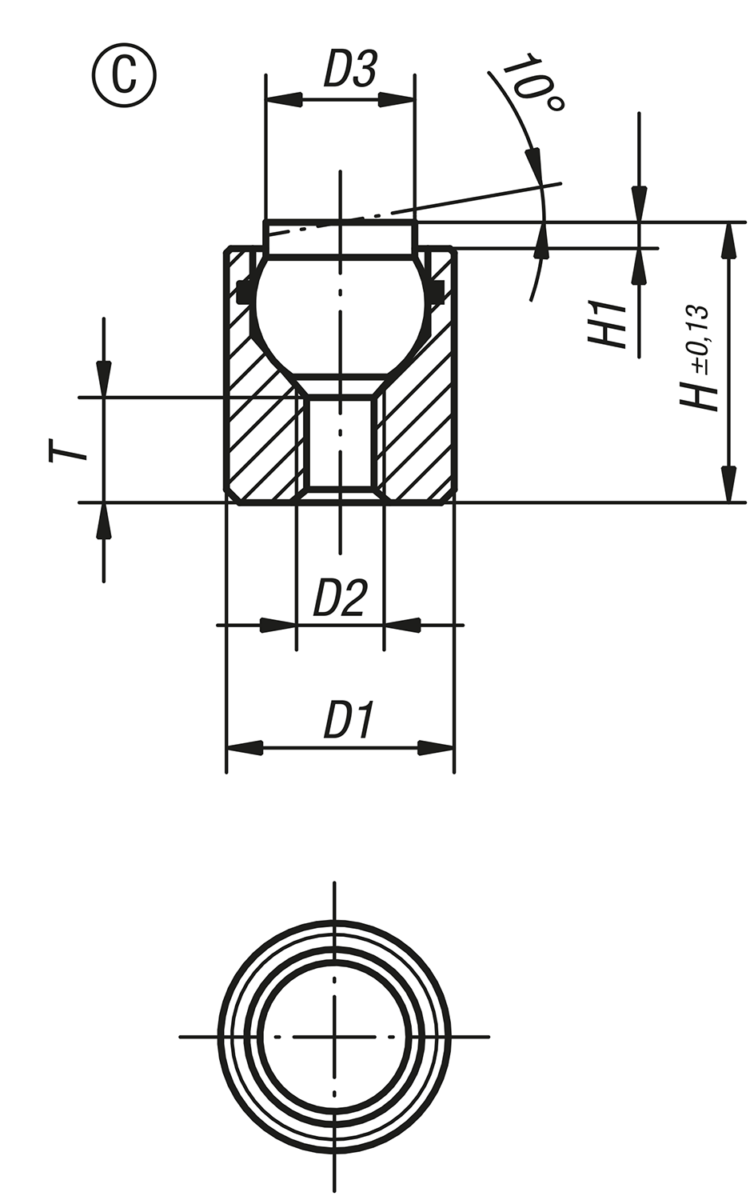

Podstawki wahliwe uszczelnione o-ringiem, typ C, kulka stalowa spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe uszczelnione o-ringiem, typ C, kulka stalowa spłaszczona, gładka

Wybór/filtr artykułów

Nr ZamówieniaFormaD1D2D3HH1TØ kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
CADOsp.CenaZamów
K0284.104X012C10M46121,54,5712 155,04 PLN
K0284.104X025C10M46251,512712 160,74 PLN
K0284.105X016C13M58,5161,551020 172,18 PLN
K0284.105X025C13M58,5251,5121020 177,77 PLN

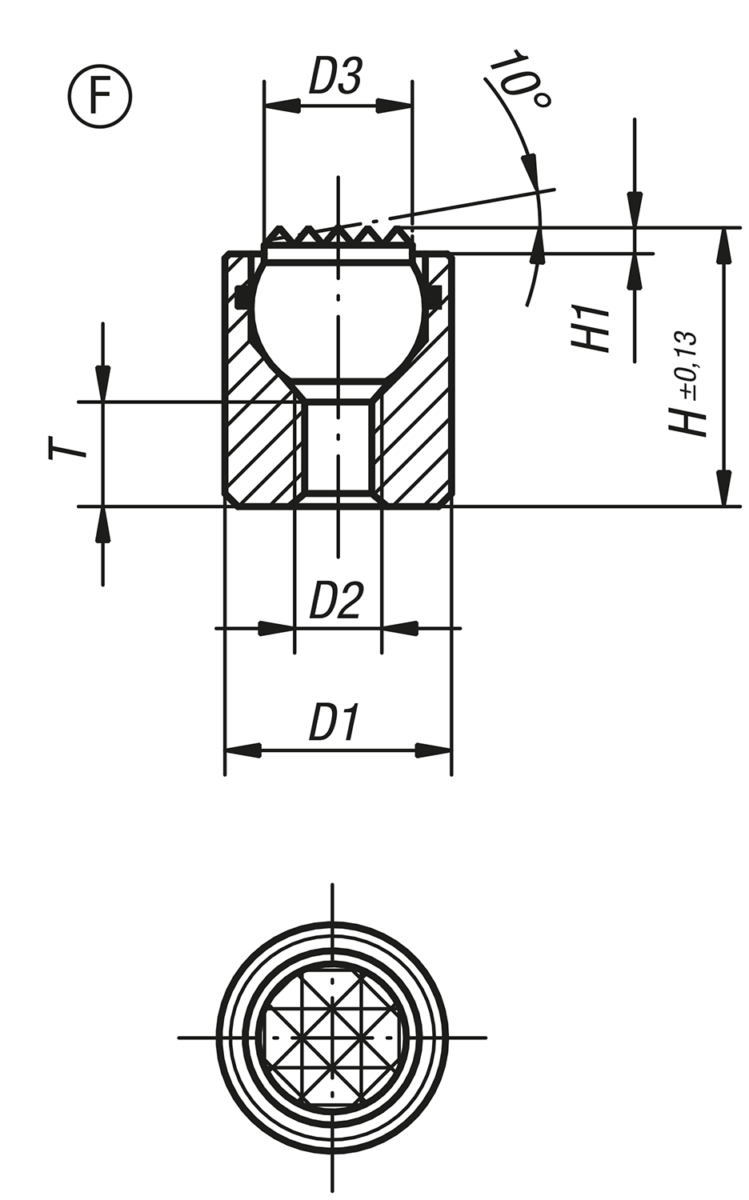

Podstawki wahliwe, uszczelnione o-ringiem, typ F, kulka stalowa spłaszczona, w kratkę

Więcej informacji

Rysunki

Podstawki wahliwe, uszczelnione o-ringiem, typ F, kulka stalowa spłaszczona, w kratkę

Wybór/filtr artykułów

Nr ZamówieniaFormaD1D2D3HH1TØ kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
CADOsp.CenaZamów
K0284.304X012F10M46121,54,5712 166,38 PLN
K0284.304X025F10M46251,512712 175,64 PLN
K0284.305X016F13M58,5161,551020 184,85 PLN
K0284.305X025F13M58,5251,5121020 189,88 PLN

Podstawki wahliwe, uszczelnione o-ringiem, typ K, kulka z POM spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe, uszczelnione o-ringiem, typ K, kulka z POM spłaszczona, gładka

Wybór/filtr artykułów

Nr ZamówieniaFormaD1D2D3HH1TØ kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
CADOsp.CenaZamów
K0284.704X012K10M46121,54,572 149,30 PLN
K0284.704X025K10M46251,51272 153,59 PLN
K0284.705X016K13M58,5161,55104 166,38 PLN
K0284.705X025K13M58,5251,512104 171,25 PLN

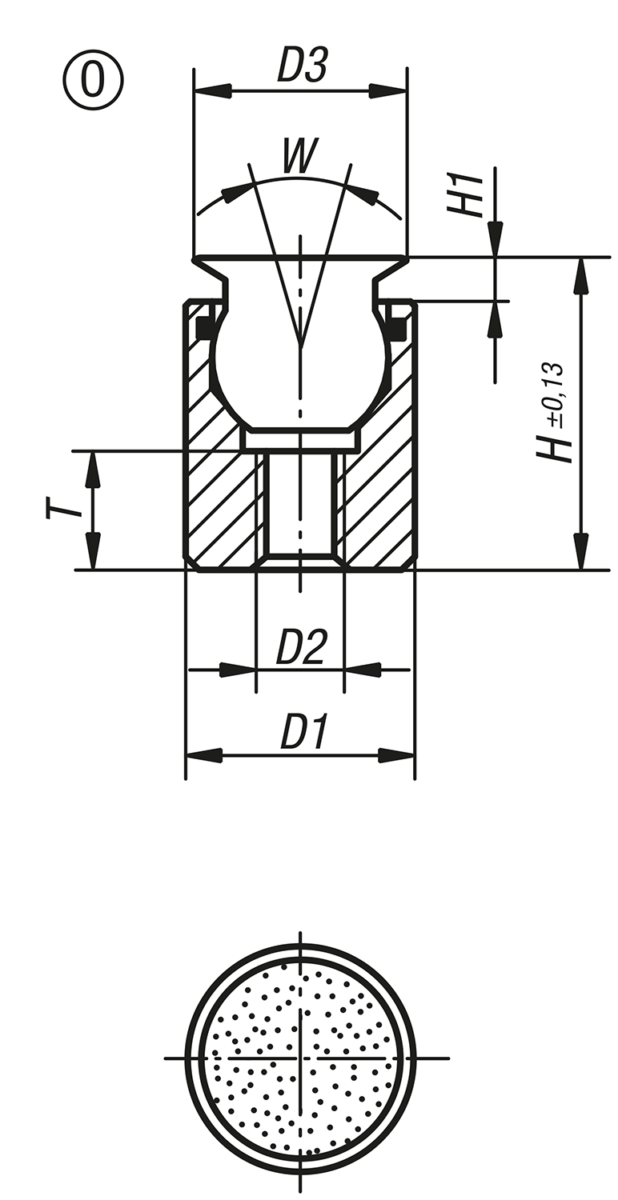

Podstawki wahliwe, uszczelnione o-ringiem, typ O, kulka ze stali nierdzewnej z powierzchnią diamentową

Więcej informacji

Rysunki

Podstawki wahliwe, uszczelnione o-ringiem, typ O, kulka ze stali nierdzewnej z powierzchnią diamentową

Wybór/filtr artykułów

Nr ZamówieniaFormaD1D2D3HH1TWØ kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
CADOsp.CenaZamów
K0284.504X012O10M4812,523,528711,5 173,11 PLN
K0284.504X025O10M4825,52928711,5 182,47 PLN
K0284.505X017O13M51117,536,5281019,8 185,94 PLN
K0284.505X026O13M51126,539281019,8 190,65 PLN
K0284.506X021O17M6142137,5281327,4 201,00 PLN
K0284.508X024O19M8192448,5241538,6 231,69 PLN
K0284.510X028O24M10212849242058,3 254,67 PLN

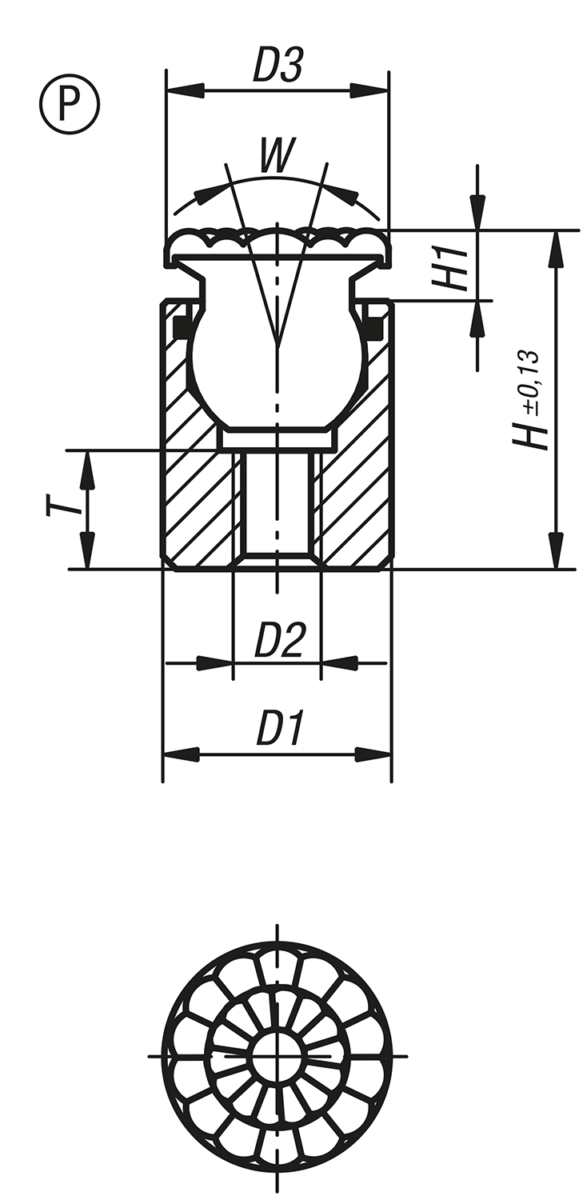

Podstawki wahliwee, uszczelnione o-ringiem, typ P, kulka ze stali nierdzewnej z powierzchnią poliuretanową

Więcej informacji

Rysunki

Podstawki wahliwee, uszczelnione o-ringiem, typ P, kulka ze stali nierdzewnej z powierzchnią poliuretanową

Wybór/filtr artykułów

Nr ZamówieniaForma

D1D2D3HH1WTØ kulkiCADOsp.CenaZamów
K0284.604X014P10M41014,54283,57 168,29 PLN
K0284.604X027P10M41027,542897 177,71 PLN
K0284.605X019P13M51319,55286,510 177,25 PLN
K0284.605X028P13M51328,5528910 182,16 PLN
K0284.606X023P17M616235287,513 191,74 PLN
K0284.608X026P19M821266248,515 218,75 PLN
K0284.610X030P24M102330624920 254,20 PLN
