        Podstawki wahliwe, uszczelnione o-ringiem, z wymiennymi wstawkami, typ M, wstawka spłaszczona, ryflowana z węglika spiekanego

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal ulepszona cieplnie.
Kulka – stal nierdzewna i kwasoodporna.
Wstawka:
Forma M – stal narzędziowa, z czołem z węglika spiekanego, w kratkę.Wersja:Korpus ulepszony cieplnie i oksydowany.
Kulka – hartowana, niepowlekana.
Wstawka:
Forma M – oksydowana.Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.
Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.

Kulka zabezpieczona przed przekręceniem.Zalety:Oszczędność kosztów dzięki wymiennym wstawkom.
Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0285_M Podstawki wahliwe, uszczelnione o-ringiem, z wymiennymi wstawkami, typ M, wstawka spłaszczona, ryflowana z węglika spiekanego

216 kB

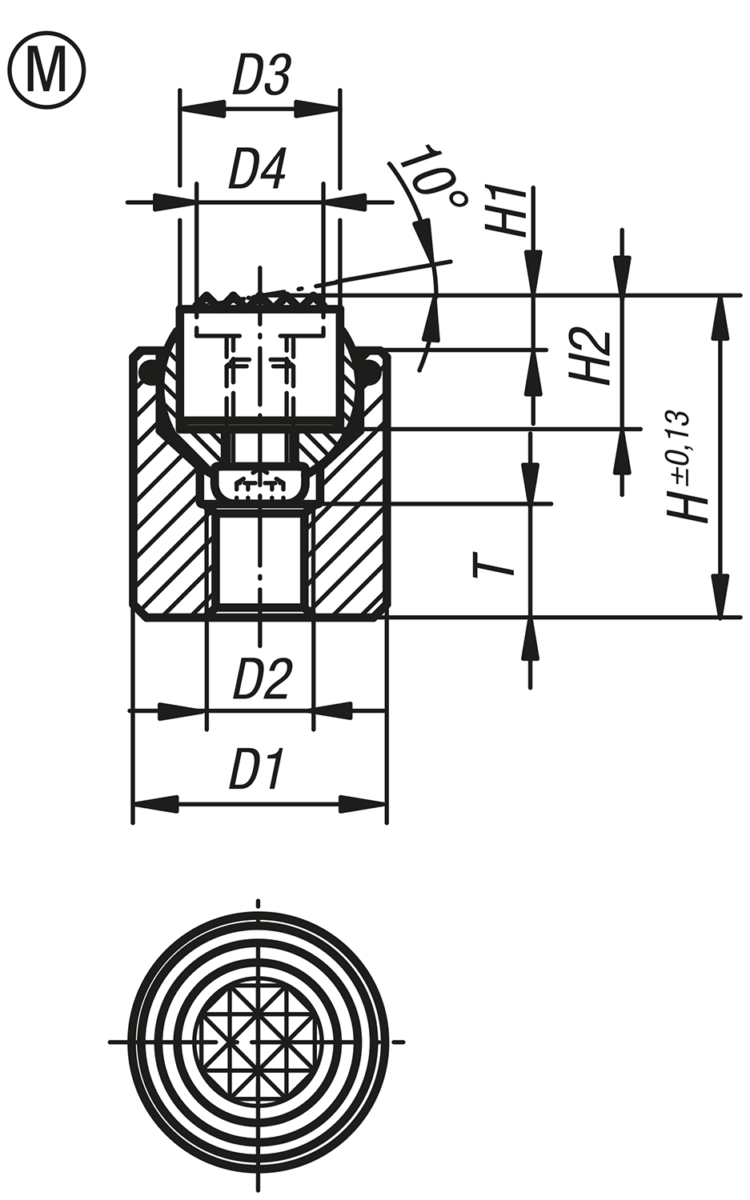

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D3	D4	H	H1	H2	T	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki	Cena
K0285.917X022	M	17	M6	10	7,9	22	4	10	7	13	28	K0385.10107	357,24 PLN
K0285.919X024	M	19	M8	12	9,5	24	4	10	8	15	39	K0385.12107	386,57 PLN
K0285.924X028	M	24	M10	16	12,7	28	4	10	8	20	58	K0385.16107	428,44 PLN
K0285.930X030	M	30	M12	20	15,9	30	4	10	9	23	95	K0385.20107	479,26 PLN
K0285.936X036	M	36	M12	25	19	36	4	10	11	28	136	K0385.25107	597,56 PLN
