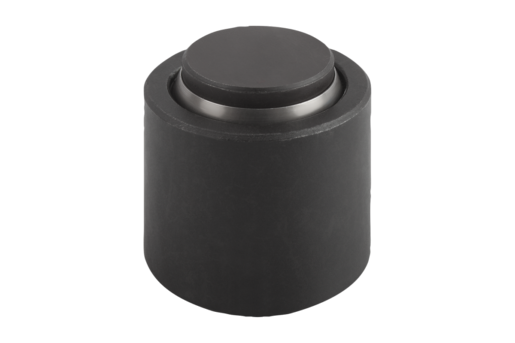

        Podstawki wahliwe, uszczelnione o-ringiem, z wymiennymi wstawkami, typ C, wstawka stalowa spłaszczona, gładka

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal ulepszona cieplnie.
Kulka – stal nierdzewna i kwasoodporna.
Wstawka:
Forma C – stal narzędziowa.Wersja:Korpus ulepszony cieplnie i oksydowany.
Kulka – hartowana, niepowlekana.
Wstawka:
Forma C – hartowana i oksydowana. Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.
Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.

Kulka zabezpieczona przed przekręceniem.Zalety:Oszczędność kosztów dzięki wymiennym wstawkom.
Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0285_C Podstawki wahliwe, uszczelnione o-ringiem, z wymiennymi wstawkami, typ C, wstawka stalowa spłaszczona, gładka

200 kB

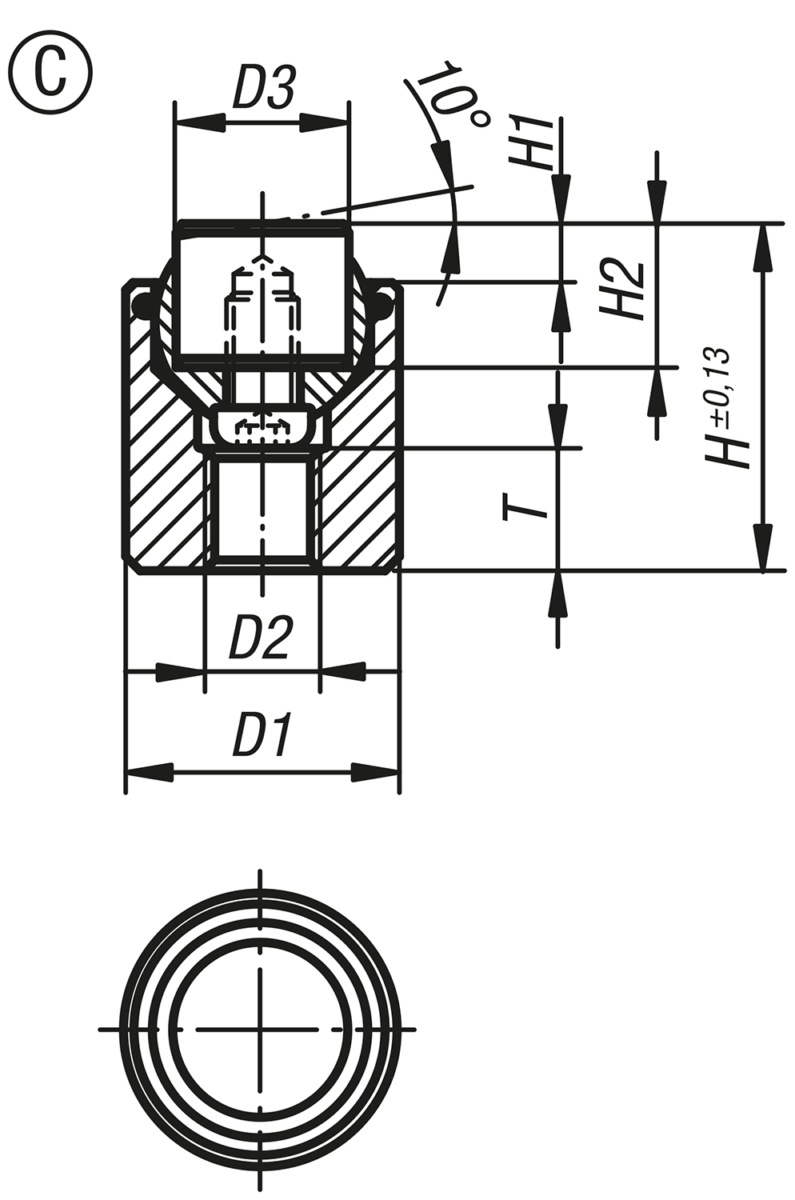

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D3	H	H1	H2	T	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki stalowej	Cena
K0285.117X022	C	17	M6	10	22	4	10	7	13	28	K0385.10108	307,03 PLN
K0285.119X024	C	19	M8	12	24	4	10	8	15	39	K0385.12108	336,81 PLN
K0285.124X028	C	24	M10	16	28	4	10	8	20	58	K0385.16108	357,08 PLN
K0285.130X030	C	30	M12	20	30	4	10	9	23	95	K0385.20108	395,43 PLN
K0285.136X036	C	36	M12	25	36	4	10	11	28	136	K0385.25108	471,60 PLN
