K0289_CPodstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi... |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Korpus – stal ulepszona cieplnie. Kulka – stal nierdzewna i kwasoodporna. Wstawka: Forma C – stal narzędziowa.Wersja:Korpus ulepszony cieplnie i oksydowany. Kulka – hartowana, niepowlekana. Wstawka: Forma C – hartowana i oksydowana. Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych. Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach. Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.
Kulka zabezpieczona przed przekręceniem.Zalety:Oszczędność kosztów dzięki wymiennym wstawkom. Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń. Gwarantuje to równomierne ruchy. PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

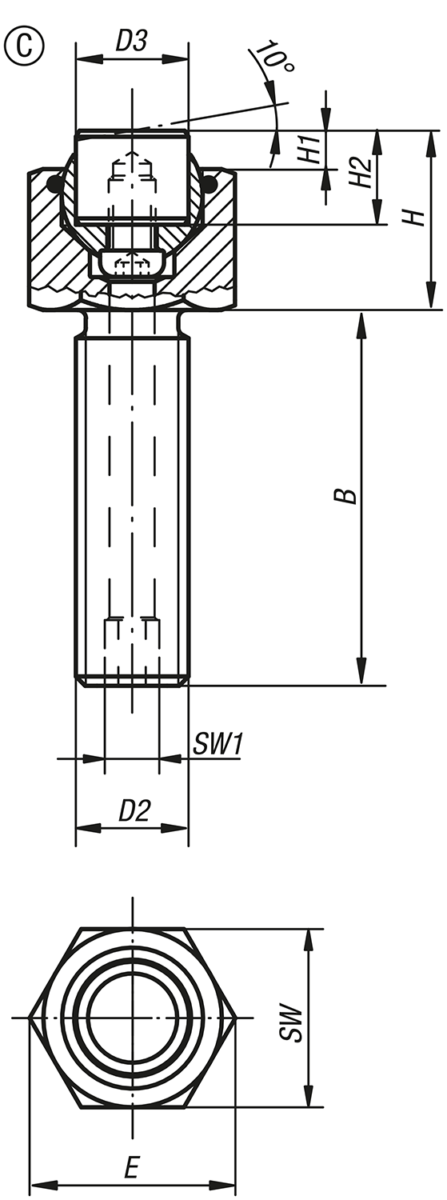

Nr Zamówienia | Forma | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | Ø kulki | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | Nr zamówienia wstawki stalowej | CAD | Osp. | Cena | Zamów |
---|
K0289.110X015 | C | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10108 |  |  | 358,72 PLN | | K0289.110X030 | C | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10108 |  |  | 364,64 PLN | | K0289.110X050 | C | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10108 |  |  | 369,67 PLN | | K0289.112X020 | C | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12108 |  |  | 392,41 PLN | | K0289.112X040 | C | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12108 |  |  | 394,84 PLN | | K0289.112X060 | C | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12108 |  |  | 396,69 PLN | | K0289.116X025 | C | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16108 |  |  | 424,36 PLN | | K0289.116X050 | C | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16108 |  |  | 424,36 PLN | | K0289.116X080 | C | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16108 |  |  | 433,57 PLN | | K0289.120X030 | C | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20108 |  |  | 470,28 PLN | | K0289.120X060 | C | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20108 |  |  | 476,26 PLN | | K0289.120X100 | C | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20108 |  |  | 494,72 PLN | | K0289.124X040 | C | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25108 |  |  | 568,78 PLN | | K0289.124X100 | C | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25108 |  |  | 599,94 PLN | |
