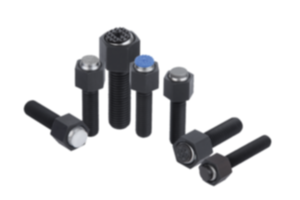

Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z wymiennymi wstawkami
K0289

Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z...

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Korpus: stal ulepszona cieplnie.
Kulka: stal nierdzewna i kwasoodporna.

Wstawka:
Forma C, F, M – stal narzędziowa.
Forma K – POM.
Forma E – stal nierdzewna.
Forma O – stal nierdzewna z diamentową powierzchnią.
Forma P – stal nierdzewna z poliuretanową powierzchnią.
Wersja:Korpus ulepszony cieplnie i oksydowany.
Kulka hartowana, niepowlekana.
Wstawka:
Forma C, F – hartowana i oksydowana.
Forma M – z czołem z węglika spiekanego, w kratkę, oksydowana.
Forma K – kolor biały.
Forma E – hartowana, niepowlekana.
Forma O – powierzchnia diamentowa odpowiadająca ziarnistości szlifierskiej 100.
Forma P – powierzchnia poliuretanowa o twardości 60° Shore’a.
Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach. Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.

Kulka zabezpieczona przed przekręceniem.
Zalety:Oszczędność kosztów dzięki wymiennym wstawkom.
Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0289 Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z wymiennymi wstawkami 220 kB

Rysunki (przegląd ogólny)

Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z wymiennymi wstawkami

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ C, wstawka stalowa spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ C, wstawka stalowa spłaszczona, gładka

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3HH1H2ESWSW1Ø kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
Nr zamówienia
wstawki stalowej
CADOsp.CenaZamów
K0289.110X015C15M10101741019,61731319K0385.10108  362,87 PLN
K0289.110X030C30M10101741019,61731319K0385.10108  368,83 PLN
K0289.110X050C50M10101741019,61731319K0385.10108  373,95 PLN
K0289.112X020C20M12121941021,91951530K0385.12108  396,92 PLN
K0289.112X040C40M12121941021,91951530K0385.12108  399,41 PLN
K0289.112X060C60M12121941021,91951530K0385.12108  401,27 PLN
K0289.116X025C25M16162341027,72462050K0385.16108  429,27 PLN
K0289.116X050C50M16162341027,72462050K0385.16108  429,27 PLN
K0289.116X080C80M16162341027,72462050K0385.16108  438,59 PLN
K0289.120X030C30M20202441034,63082385K0385.20108  475,69 PLN
K0289.120X060C60M20202441034,63082385K0385.20108  481,75 PLN
K0289.120X100C100M20202441034,63082385K0385.20108  500,42 PLN
K0289.124X040C40M24253041041,6361028121K0385.25108  575,36 PLN
K0289.124X100C100M24253041041,6361028121K0385.25108  606,88 PLN

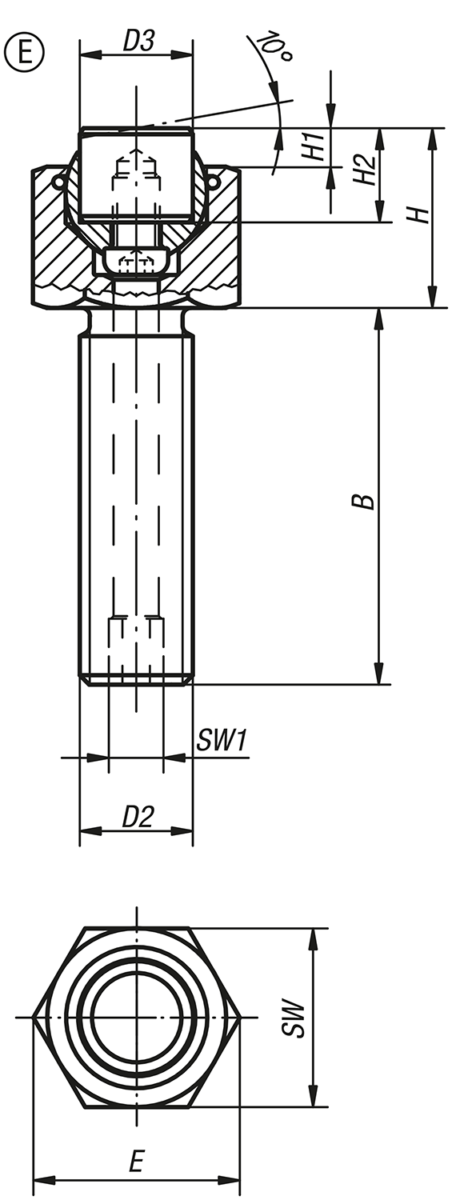

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ E, wstawka ze stali nierdzewnej spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ E, wstawka ze stali nierdzewnej spłaszczona, gładka

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3HH1H2ESWSW1Ø kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
Nr Zamówienia
dla wkładu
ze stali nierdzewnej
CADOsp.CenaZamów
K0289.210X015E15M10101741019,61731319K0385.10102  375,56 PLN
K0289.210X030E30M10101741019,61731319K0385.10102  380,01 PLN
K0289.210X050E50M10101741019,61731319K0385.10102  384,66 PLN
K0289.212X020E20M12121941021,91951530K0385.12102  410,44 PLN
K0289.212X040E40M12121941021,91951530K0385.12102  415,14 PLN
K0289.212X060E60M12121941021,91951530K0385.12102  417,62 PLN
K0289.216X025E25M16162341027,72462050K0385.16102  442,67 PLN
K0289.216X050E50M16162341027,72462050K0385.16102  447,07 PLN
K0289.216X080E80M16162341027,72462050K0385.16102  454,16 PLN
K0289.220X030E30M20202441034,63082385K0385.20102  494,63 PLN
K0289.220X060E60M20202441034,63082385K0385.20102  501,52 PLN
K0289.220X100E100M20202441034,63082385K0385.20102  522,42 PLN
K0289.224X040E40M24253041041,6361028121K0385.25102  611,33 PLN
K0289.224X100E100M24253041041,6361028121K0385.25102  642,01 PLN

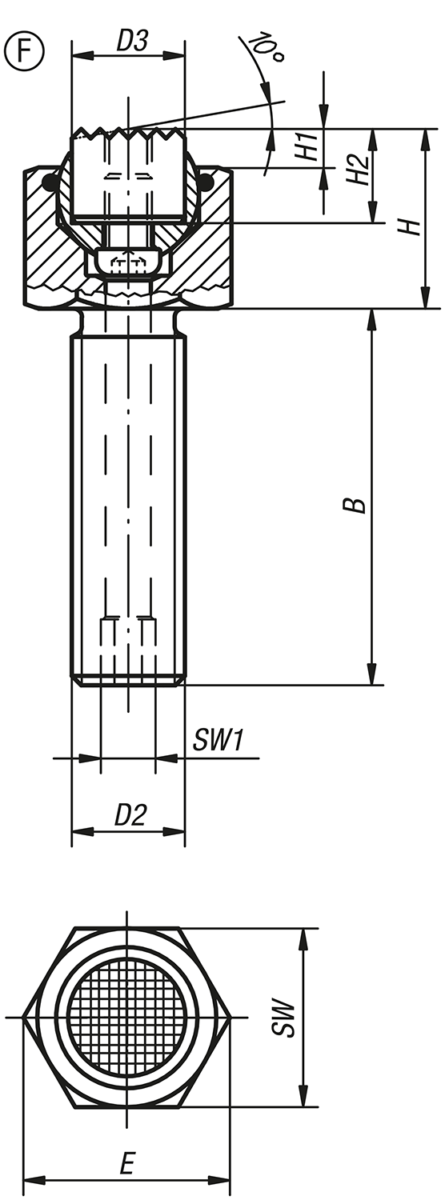

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ F, zacisk spłaszczony rowkowany

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ F, zacisk spłaszczony rowkowany

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3HH1H2ESWSW1Ø kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
Nr zamówienia
wstawki
CADOsp.CenaZamów
K0289.310X015F15M10101741019,61731319K0385.1010  407,95 PLN
K0289.310X030F30M10101741019,61731319K0385.1010  413,90 PLN
K0289.310X050F50M10101741019,61731319K0385.1010  418,82 PLN
K0289.312X020F20M12121941021,91951530K0385.1210  441,49 PLN
K0289.312X040F40M12121941021,91951530K0385.1210  444,02 PLN
K0289.312X060F60M12121941021,91951530K0385.1210  445,63 PLN
K0289.316X025F25M16162341027,72462050K0385.1610  495,10 PLN
K0289.316X050F50M16162341027,72462050K0385.1610  495,10 PLN
K0289.316X080F80M16162341027,72462050K0385.1610  504,31 PLN
K0289.320X030F30M20202441034,63082385K0385.2010  549,38 PLN
K0289.320X060F60M20202441034,63082385K0385.2010  555,23 PLN
K0289.320X100F100M20202441034,63082385K0385.2010  574,07 PLN
K0289.324X040F40M24253041041,6361028121K0385.2510  670,99 PLN
K0289.324X100F100M24253041041,6361028121K0385.2510  702,56 PLN

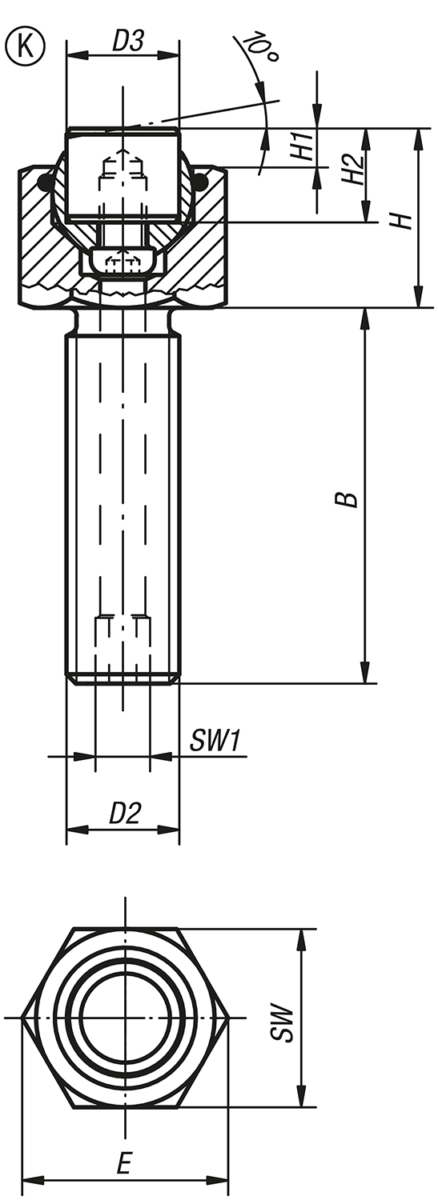

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ K, wstawka z POM spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ K, wstawka z POM spłaszczona, gładka

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3HH1H2ESWSW1Ø kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
Nr zamówienia
wstawki z POM
CADOsp.CenaZamów
K0289.710X015K15M10101741019,6173134K0385.10109  360,65 PLN
K0289.710X030K30M10101741019,6173134K0385.10109  366,60 PLN
K0289.710X050K50M10101741019,6173134K0385.10109  371,67 PLN
K0289.712X020K20M12121941021,9195157K0385.12109  394,96 PLN
K0289.712X040K40M12121941021,9195157K0385.12109  397,50 PLN
K0289.712X060K60M12121941021,9195157K0385.12109  399,20 PLN
K0289.716X025K25M16162341027,72462014K0385.16109  427,51 PLN
K0289.716X050K50M16162341027,72462014K0385.16109  427,51 PLN
K0289.716X080K80M16162341027,72462014K0385.16109  436,87 PLN
K0289.720X030K30M20202441034,63082327K0385.20109  473,98 PLN
K0289.720X060K60M20202441034,63082327K0385.20109  479,93 PLN
K0289.720X100K100M20202441034,63082327K0385.20109  498,62 PLN
K0289.724X040K40M24253041041,636102847K0385.25109  573,14 PLN
K0289.724X100K100M24253041041,636102847K0385.25109  604,70 PLN

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ M, wstawka spłaszczona, ryflowana z węglika spiekanego

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ M, wstawka spłaszczona, ryflowana z węglika spiekanego

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3D4HH1H2ESWSW1Ø kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
Nr zamówienia
wstawki
CADOsp.CenaZamów
K0289.910X015M15M10107,91741019,61731319K0385.10107  409,14 PLN
K0289.910X030M30M10107,91741019,61731319K0385.10107  414,99 PLN
K0289.910X050M50M10107,91741019,61731319K0385.10107  420,21 PLN
K0289.912X020M20M12129,51941021,91951530K0385.12107  442,42 PLN
K0289.912X040M40M12129,51941021,91951530K0385.12107  444,90 PLN
K0289.912X060M60M12129,51941021,91951530K0385.12107  446,60 PLN
K0289.916X025M25M161612,72341027,72462050K0385.16107  495,82 PLN
K0289.916X050M50M161612,72341027,72462050K0385.16107  495,82 PLN
K0289.916X080M80M161612,72341027,72462050K0385.16107  505,18 PLN
K0289.920X030M30M202015,92441034,63082385K0385.20107  553,68 PLN
K0289.920X060M60M202015,92441034,63082385K0385.20107  559,68 PLN
K0289.920X100M100M202015,92441034,63082385K0385.20107  578,42 PLN
K0289.924X040M40M2425193041041,6361028121K0385.25107  694,80 PLN
K0289.924X100M100M2425193041041,6361028121K0385.25107  726,36 PLN

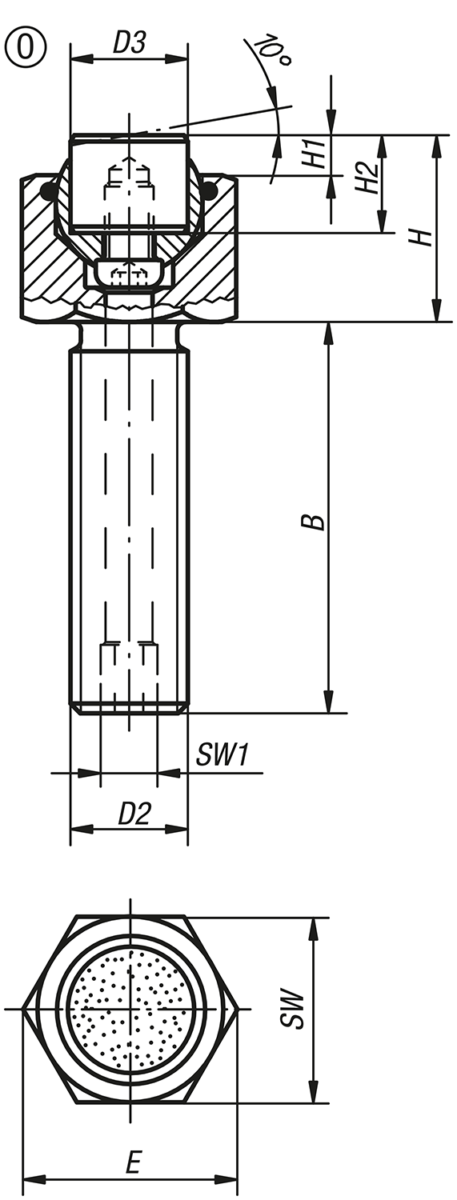

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ O, wstawka ze stali nierdzewnej z powierzchnią diamentową

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ O, wstawka ze stali nierdzewnej z powierzchnią diamentową

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3HH1H2ESWSW1Ø kulkiObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
Nr Zamówienia
dla wstawki ze stali nierdzewnej
z powierzchnią diamentową
CADOsp.CenaZamów
K0289.510X015O15M10101741019,61731319K0385.10105  390,98 PLN
K0289.510X030O30M10101741019,61731319K0385.10105  395,43 PLN
K0289.510X050O50M10101741019,61731319K0385.10105  400,09 PLN
K0289.512X020O20M12121941021,91951530K0385.12105  431,45 PLN
K0289.512X040O40M12121941021,91951530K0385.12105  436,15 PLN
K0289.512X060O60M12121941021,91951530K0385.12105  438,48 PLN
K0289.516X025O25M16162341027,72462050K0385.16105  476,05 PLN
K0289.516X050O50M16162341027,72462050K0385.16105  480,45 PLN
K0289.516X080O80M16162341027,72462050K0385.16105  487,49 PLN
K0289.520X030O30M20202441034,63082385K0385.20105  531,99 PLN
K0289.520X060O60M20202441034,63082385K0385.20105  538,98 PLN
K0289.520X100O100M20202441034,63082385K0385.20105  560,25 PLN
K0289.524X040O40M24253041041,6361028121K0385.25105  660,28 PLN
K0289.524X100O100M24253041041,6361028121K0385.25105  690,76 PLN

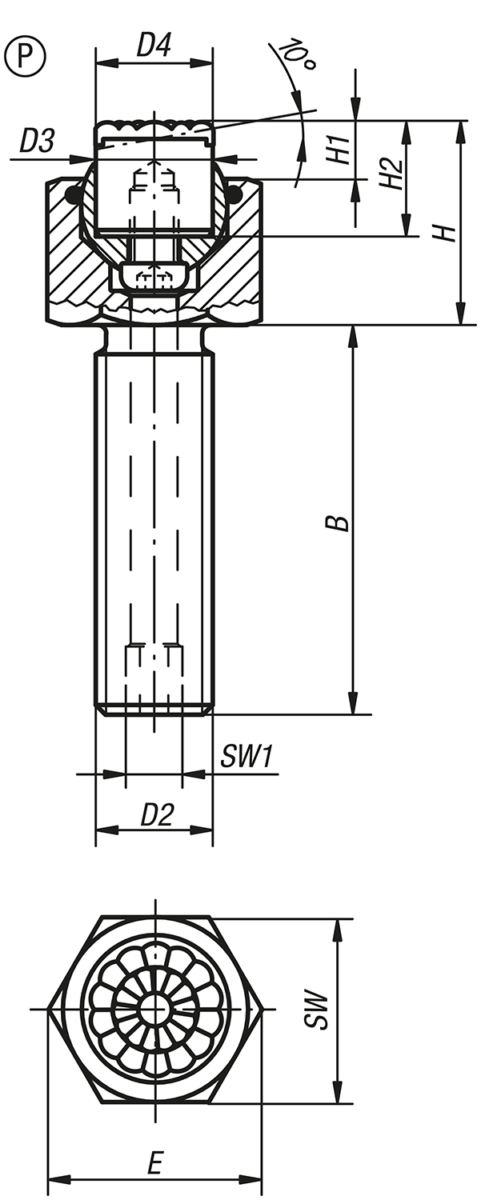

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ P, wstawka ze stali nierdzewnej z powierzchnią poliuretanową

Więcej informacji

Rysunki

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami, typ P, wstawka ze stali nierdzewnej z powierzchnią poliuretanową

Wybór/filtr artykułów

Nr ZamówieniaFormaBD2D3D4HH1H2ESWSW1Ø kulkiNr Zamówienia
dla wstawki ze stali nierdzewnej
z powierzchnią poliuretanową
CADOsp.CenaZamów
K0289.610X015P15M1010101961219,617313K0385.10126  389,68 PLN
K0289.610X030P30M1010101961219,617313K0385.10126  394,13 PLN
K0289.610X050P50M1010101961219,617313K0385.10126  398,74 PLN
K0289.612X020P20M1212132161221,919515K0385.12126  427,51 PLN
K0289.612X040P40M1212132161221,919515K0385.12126  432,11 PLN
K0289.612X060P60M1212132161221,919515K0385.12126  434,60 PLN
K0289.616X025P25M1616162561227,724620K0385.16126  468,71 PLN
K0289.616X050P50M1616162561227,724620K0385.16126  473,10 PLN
K0289.616X080P80M1616162561227,724620K0385.16126  480,09 PLN
K0289.620X030P30M2020212661234,630823K0385.20126  526,87 PLN
K0289.620X060P60M2020212661234,630823K0385.20126  533,81 PLN
K0289.620X100P100M2020212661234,630823K0385.20126  554,71 PLN
K0289.624X040P40M2425273261241,6361028K0385.25126  651,80 PLN
K0289.624X100P100M2425273261241,6361028K0385.25126  682,48 PLN
