K0290Podstawki wahliwe nastawne uszczelnione pierścieniem „O”, z... |
powrót |
|
|
OpisMateriał:Korpus - stal do ulepszania cieplnego. Kulka: Typ C, F, stal narzędziowa. Typ K POM. Typ O - stal nierdzewna z powierzchnią diamentową. Typ P - stal nierdzewna z powierzchnią poliuretanową.Wersja:Korpus ulepszony cieplnie i oksydowany. Kulka: Typ C, F utwardzana, oksydowana. Typ K kulka POM biała. Typ O z powierzchnią odpowiadającą ziarnistości szlifierskiej 100. Typ P poliuretan o twardości 60° Shore.Wskazówka:Podstawki wahliwe znajdują zastosowanie jako elementy podpierające i mocujące dla detali obrabianych. Są stosowane również jako ograniczniki, nakładki i elementy dociskowe w budowie maszyn i narzędzi.
Kulka zabezpieczona przed przekręceniem.
Typ O: diamentowa powierzchnia ścierna jest całkowicie połączona z kulką. Idealnie nadaje się do przytrzymywania gładkich i śliskich przedmiotów przy minimalnej sile nacisku. Przy tym cząsteczki diamentu nie uszkadzają chwytanego przedmiotu mimo działania dużą siłą na bardzo małą powierzchnię. Powierzchnia diamentowa charakteryzuje się doskonałą odpornością na ścieranie.
Typ P: warstwa poliuretanowa jest trwale nałożona na kulkę. Jest odporna na ścieranie i nie zostawia śladów. Daje optymalną ochronę przed uszkodzeniem wrażliwych powierzchni. Perłowa powierzchnia gwarantuje silne trzymanie i nie zatrzymuje powietrza, przez co zapobiega przywieraniu podstawki do powierzchni kontaktowej.Zalety:Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń. Gwarantuje to równomierne ruchy. Gniazdo sześciokątne umożliwia lekkie przesunięcie i pozycjonowanie w przypadku otworów przelotowych. PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |

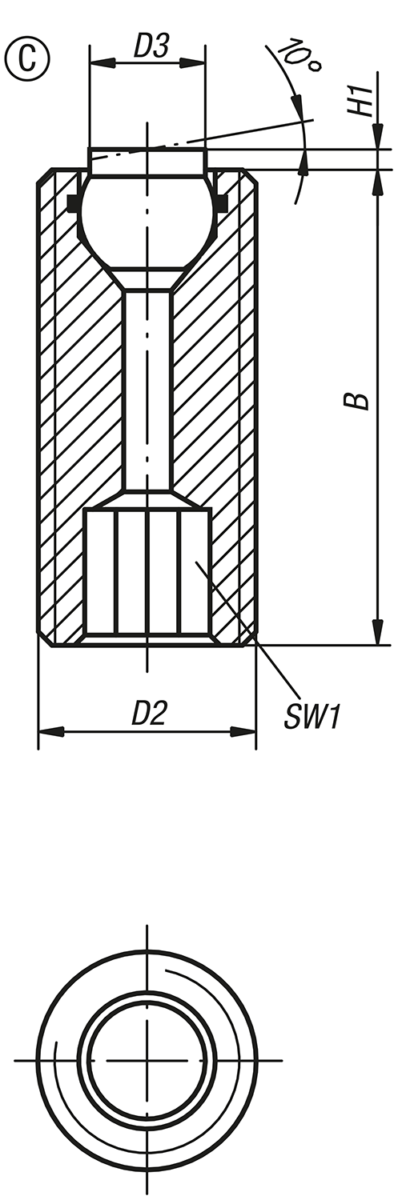

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z gniazdem sześciokątnym, typ C, kulka stalowa spłaszczona, gładka |
Więcej informacji |
Nr Zamówienia | Forma | B | D2 | D3 | H1 | SW1 | Ø kulki | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
---|
K0290.112X025 | C | 25 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 188,69 PLN | | K0290.112X035 | C | 35 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 190,34 PLN | | K0290.112X050 | C | 50 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 192,76 PLN | | K0290.116X025 | C | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 206,05 PLN | | K0290.116X035 | C | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 207,58 PLN | | K0290.116X050 | C | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 211,60 PLN | |
|

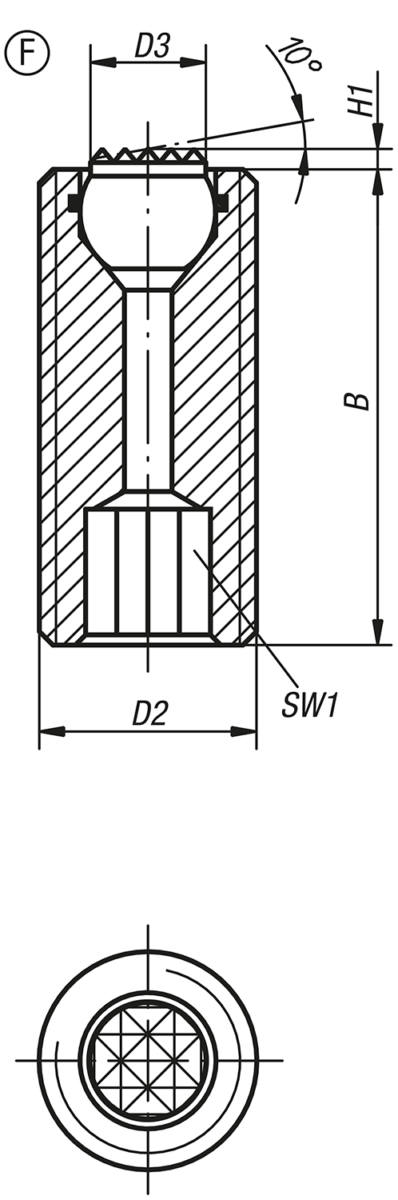

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z gniazdem sześciokątnym, typ F, kulka stalowa spłaszczona, rowkowana |
Więcej informacji |
Nr Zamówienia | Forma | B | D2 | D3 | H1 | SW1 | Ø kulki | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
---|
K0290.312X025 | F | 25 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 197,48 PLN | | K0290.312X035 | F | 35 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 200,55 PLN | | K0290.312X050 | F | 50 | M12 | 6 | 1,5 | 6 | 7 | 15 | | | 202,98 PLN | | K0290.316X025 | F | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 217,84 PLN | | K0290.316X035 | F | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 219,37 PLN | | K0290.316X050 | F | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 23 | | | 223,18 PLN | |
|
Podstawki wahliwe nastawne, uszczelnione o-ringiem, z gniazdem sześciokątnym, typ K, kulka z POM spłaszczona, gładka |
Więcej informacji |
Nr Zamówienia | Forma | B | D2 | D3 | H1 | SW1 | Ø kulki | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
---|
K0290.712X025 | K | 25 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | 182,61 PLN | | K0290.712X035 | K | 35 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | 184,09 PLN | | K0290.712X050 | K | 50 | M12 | 6 | 1,5 | 6 | 7 | 2 | | | 186,47 PLN | | K0290.716X025 | K | 25 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | 197,48 PLN | | K0290.716X035 | K | 35 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | 199,76 PLN | | K0290.716X050 | K | 50 | M16 | 8,5 | 1,5 | 8 | 10 | 4 | | | 202,98 PLN | |
|

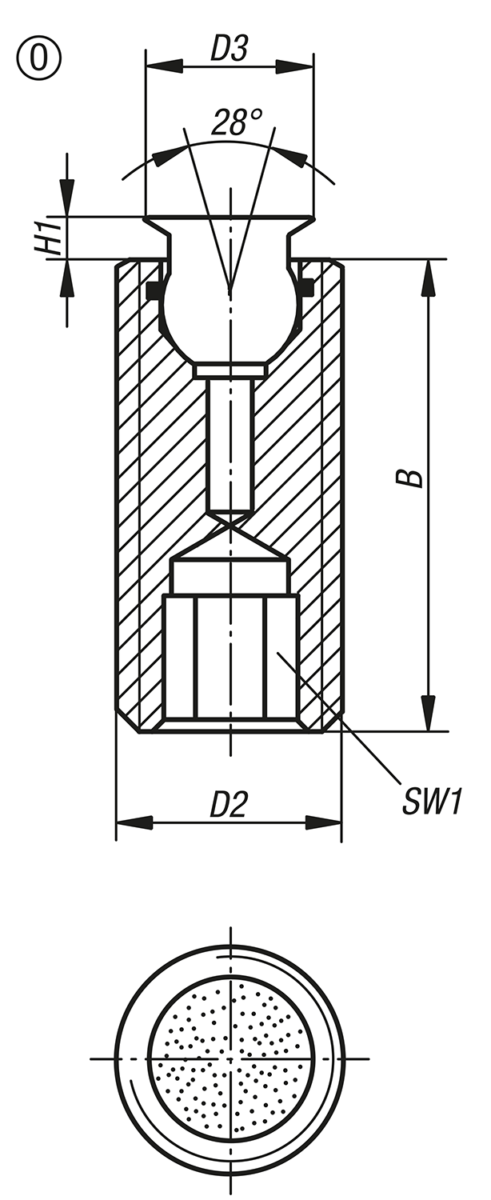

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z gniazdem sześciokątnym, typ O, kulka ze stali nierdzewnej z powierzchnią diamentową |
Więcej informacji |
Nr Zamówienia | Forma | B | D2 | D3 | H1 | SW1 | DK | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
---|
K0290.510X026 | O | 25 | M10 | 6 | 1,5 | 5 | 5 | - | | | 184,41 PLN | | K0290.510X036 | O | 35 | M10 | 6 | 1,5 | 5 | 5 | - | | | 186,42 PLN | | K0290.510X051 | O | 50 | M10 | 6 | 1,5 | 5 | 5 | - | | | 189,06 PLN | | K0290.512X027 | O | 25 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | 205,05 PLN | | K0290.512X037 | O | 35 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | 207,16 PLN | | K0290.512X052 | O | 50 | M12 | 8 | 2 | 6 | 7 | 15,4 | | | 210,07 PLN | | K0290.516X028 | O | 25 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | 218,42 PLN | | K0290.516X038 | O | 35 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | 220,06 PLN | | K0290.516X053 | O | 50 | M16 | 11 | 3 | 8 | 10 | 23,3 | | | 227,37 PLN | | K0290.520X033 | O | 30 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | 250,22 PLN | | K0290.520X053 | O | 50 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | 254,45 PLN | | K0290.520X073 | O | 70 | M20 | 14 | 3 | 10 | 13 | 37,7 | | | 272,38 PLN | |
|

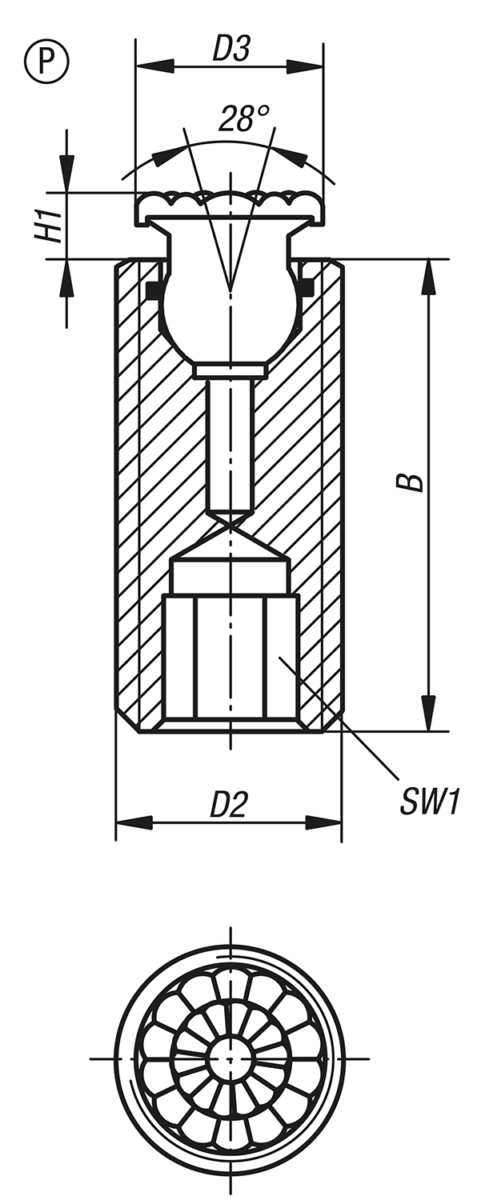

Podstawki wahliwe nastawne, uszczelnione o-ringiem, z gniazdem sześciokątnym, typ P, kulka ze stali nierdzewnej z powierzchnią poliuretanową |
Więcej informacji |
Nr Zamówienia | Forma | B | D2 | D3 | H1 | SW1 | Ø kulki | CAD | Osp. | Cena | Zamów |
---|
K0290.610X028 | P | 25 | M10 | 8 | 3,5 | 5 | 5 | | | 178,96 PLN | | K0290.610X038 | P | 35 | M10 | 8 | 3,5 | 5 | 5 | | | 181,02 PLN | | K0290.610X053 | P | 50 | M10 | 8 | 3,5 | 5 | 5 | | | 183,56 PLN | | K0290.612X029 | P | 25 | M12 | 10 | 4 | 6 | 7 | | | 199,76 PLN | | K0290.612X039 | P | 35 | M12 | 10 | 4 | 6 | 7 | | | 201,92 PLN | | K0290.612X054 | P | 50 | M12 | 10 | 4 | 6 | 7 | | | 204,99 PLN | | K0290.616X030 | P | 25 | M16 | 13 | 5 | 8 | 10 | | | 208,85 PLN | | K0290.616X040 | P | 35 | M16 | 13 | 5 | 8 | 10 | | | 210,60 PLN | | K0290.616X055 | P | 50 | M16 | 13 | 5 | 8 | 10 | | | 217,89 PLN | | K0290.620X035 | P | 30 | M20 | 16 | 5 | 10 | 13 | | | 239,84 PLN | | K0290.620X055 | P | 50 | M20 | 16 | 5 | 10 | 13 | | | 244,08 PLN | | K0290.620X075 | P | 70 | M20 | 16 | 5 | 10 | 13 | | | 261,96 PLN | |
|
