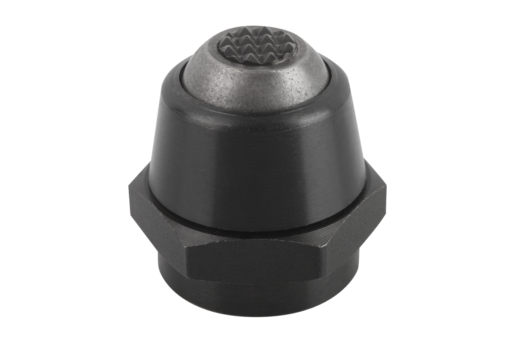

K0283_MPodstawki wahliwe, kąt wychyłu 14° i 20°, forma M, kulka... |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Korpus – stal. Kulka – stal nierdzewna i kwasoodporna.
Forma M ze wstawką z węglika spiekanego.Wersja:Korpus oksydowany, kulka z połyskiem.Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych. Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.
Zgłoszone do patentu.
Do otworu gwintowanego D2 można wkręcić i wkleić wkręt lub szpilkę. W ten prosty sposób uzyskuje się podstawkę wahliwą z gwintem zewnętrznym.
Kulka zabezpieczona przed przekręceniem.Zalety:- Podstawka jest wahliwa.
- Przejmowanie dużych sił obciążających.
- Wbudowany pierścień uszczelniający typu o-ring chroni przed wnikaniem wszelkich zanieczyszczeń. Gwarantuje to niezawodne działanie. PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

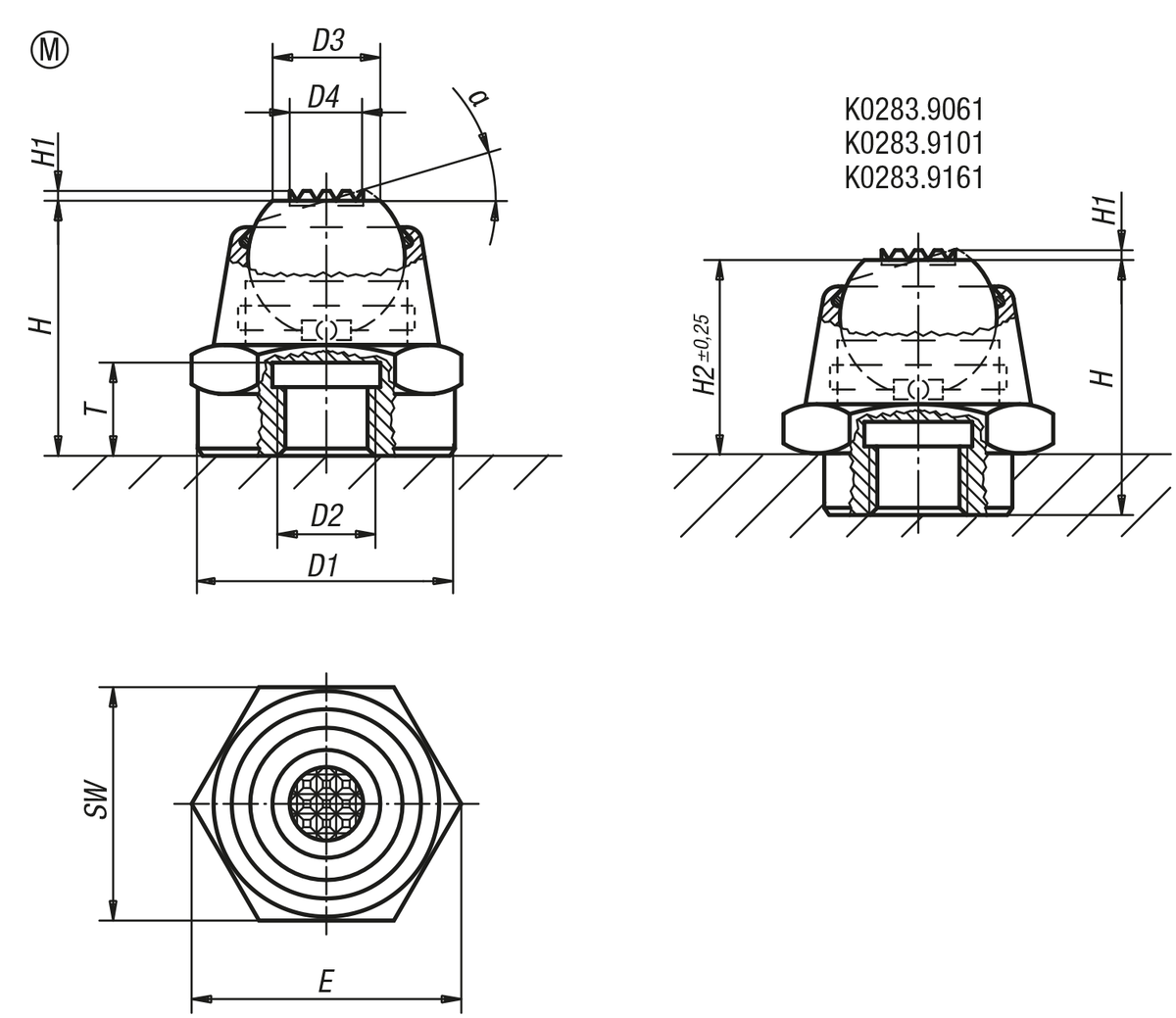

| Nr Zamówienia | Forma | α | D1 | D2 | D3 | D4 | H | H1 | H2 | E | T | Ø kulki | SW | Obciążalność
maks. kN (tylko przy
obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
|---|
| K0283.9061 | M | 14° | 12 | M6 | 7 | 6,35 | 17,5 | 0,6 | 12,5 | 19,6 | 6 | 10 | 17 | 14 |  | | 346,86 PLN | | | K0283.906 | M | 14° | 16 | M6 | 7 | 6,35 | 17,5 | 0,6 | - | 19,6 | 6 | 10 | 17 | 14 | | | 346,23 PLN | | | K0283.908 | M | 20° | 22 | M8 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 346,23 PLN | | | K0283.9101 | M | 20° | 18 | M10 | 11 | 7,5 | 26 | 0,8 | 20 | 27,7 | 9 | 16 | 24 | 34 | | | 447,33 PLN | | | K0283.910 | M | 20° | 22 | M10 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 445,36 PLN | | | K0283.912 | M | 20° | 22 | M12 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 445,36 PLN | | | K0283.9161 | M | 20° | 26 | M16 | 18 | 12,7 | 40 | 0,9 | 30 | 41,6 | 15 | 25 | 36 | 90 | | | 577,51 PLN | | | K0283.916 | M | 20° | 34 | M16 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 577,35 PLN | | | K0283.920 | M | 20° | 34 | M20 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 577,35 PLN | |
