        Podstawki wahliwe, kąt wychyłu 12°, forma C, z gwintem zewnętrznym, kulka spłaszczona, gładka

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal ulepszana cieplnie, kulka – stal łożyskowa 1.3505.Wersja:Korpus ulepszony cieplnie, kulka hartowana (50 - 55 HRC).Wskazówka:Podstawki wahliwe służą jako zderzaki, opory i dociski w przyrządach. Można je także zamontować do istniejących mechanizmów mocujących – patrz np. mechanizm mocujący „arness”.

Kulka zabezpieczona przed przekręceniem.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0302_C Podstawki wahliwe, kąt wychyłu 12°, forma C, z gwintem zewnętrznym, kulka spłaszczona, gładka

156 kB

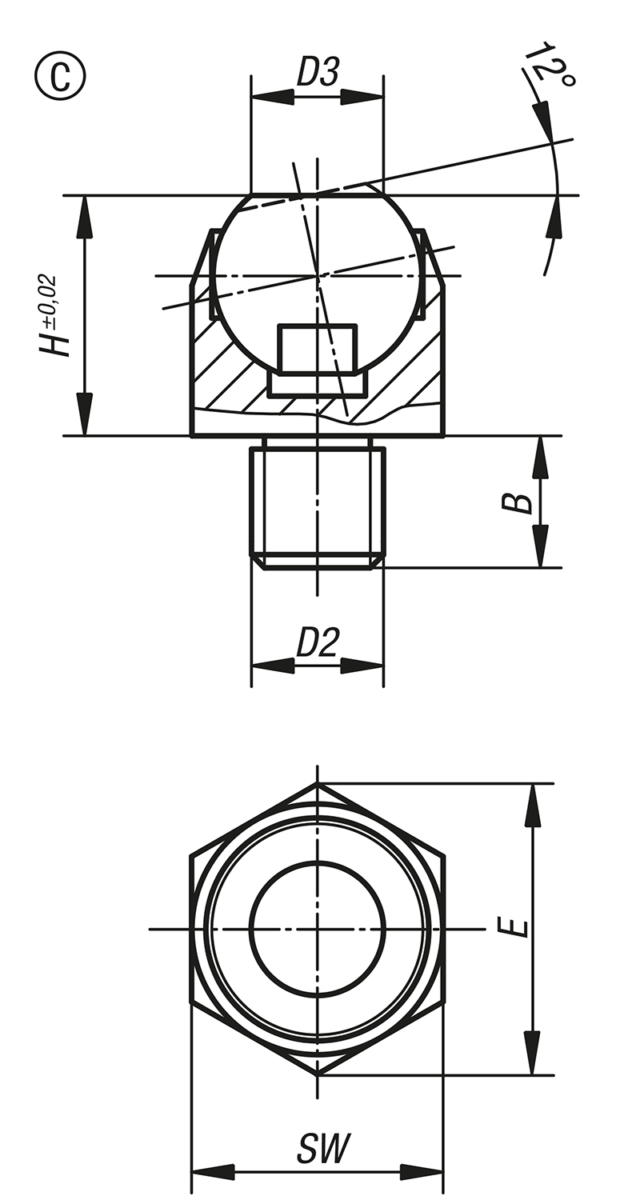

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H	E	SW	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Cena
K0302.106	C	7	M6	6,7	13	14,5	13	10	10	105,96 PLN
K0302.108	C	8	M8	6,7	13	14,5	13	10	10	130,93 PLN
K0302.110	C	10	M10	10	18	21,9	19	16	25	147,91 PLN
K0302.112	C	12	M12	10	18	21,9	19	16	25	147,91 PLN
K0302.116	C	16	M16	20	27	33	30	24	90	202,55 PLN
K0302.120	C	20	M20	20	27	33	30	24	90	263,87 PLN
