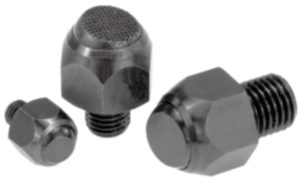

Podstawki wahliwe kąt wychyłu 12°
K0302

Podstawki wahliwe kąt wychyłu 12°

powrót

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły
OpisMateriał:Korpus – stal ulepszana cieplnie, kulka – stal łożyskowa 1.3505.Wersja:Korpus ulepszony cieplnie, kulka hartowana (50 - 55 HRC).Wskazówka:Podstawki wahliwe służą jako zderzaki, opory i dociski w przyrządach. Można je także zamontować do istniejących mechanizmów mocujących – patrz np. mechanizm mocujący „arness”.

Kulka zabezpieczona przed przekręceniem.
Wskazówka dotycząca planu:
Forma C: z gwintem zewnętrznym, kulka spłaszczona, gładka
Forma F: z gwintem zewnętrznym, kulka spłaszczona, w kratkę
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K0302 Podstawki wahliwe kąt wychyłu 12° 188 kB

Rysunki (przegląd ogólny)

Podstawki wahliwe kąt wychyłu 12°

Podstawki wahliwe, kąt wychyłu 12°, forma C, z gwintem zewnętrznym, kulka spłaszczona, gładka

Więcej informacji

Rysunki

Podstawki wahliwe, kąt wychyłu 12°, forma C, z gwintem zewnętrznym, kulka spłaszczona, gładka

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1HH1Ø kulkiSWObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
CADOsp.CenaZamów
K0302.106CM66,7137101310 77,88 PLN
K0302.108CM86,7138101310 96,19 PLN
K0302.110CM10101810161925 108,70 PLN
K0302.112CM12101812161925 108,70 PLN
K0302.116CM16202716243090 148,81 PLN
K0302.120CM20202720243090 193,84 PLN

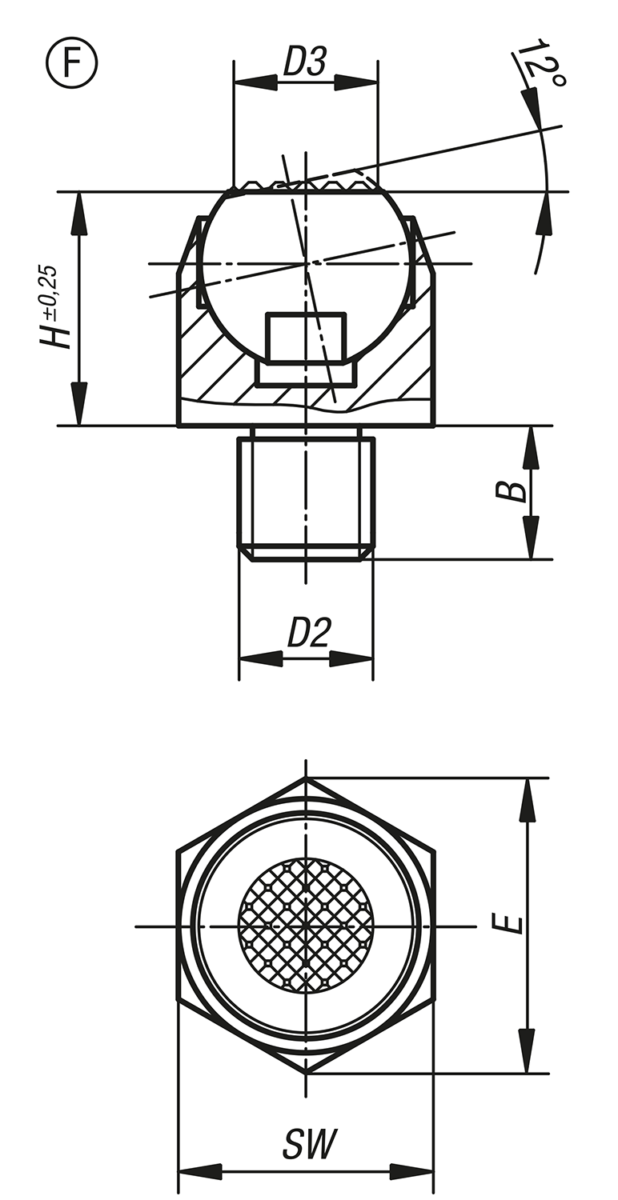

Podstawki wahliwe, kąt wychyłu 12°, forma F, z gwintem zewnętrznym, kulka spłaszczona, ryflowana

Więcej informacji

Rysunki

Podstawki wahliwe, kąt wychyłu 12°, forma F, z gwintem zewnętrznym, kulka spłaszczona, ryflowana

Wybór/filtr artykułów

Nr ZamówieniaFormaDD1HH1Ø kulkiSWObciążalność
maks. kN (tylko przy
obciążeniu statycznym)
CADOsp.CenaZamów
K0302.306FM66,7137101310 97,38 PLN
K0302.308FM86,7138101310 98,85 PLN
K0302.310FM10101810161925 140,99 PLN
K0302.312FM12101812161925 140,99 PLN
K0302.316FM16202716243090 171,12 PLN
K0302.320FM20202720243090 193,84 PLN
