K0286_F

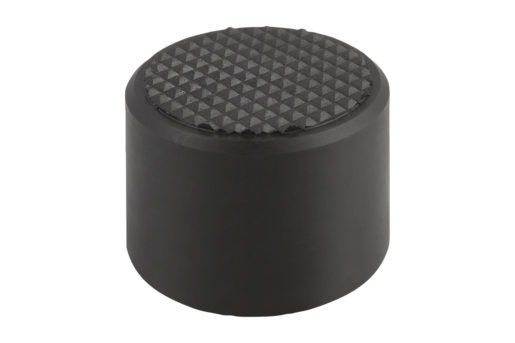

Podstawki wahliwe samopowrotne, forma F, wstawka ryflowana

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Podstawki wahliwe, śruby dociskowe
      - Podstawki wahliwe samopowrotne
        Podstawki wahliwe samopowrotne, forma F, wstawka ryflowana

Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Hartowane i oksydowane.Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych. Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.Zalety:- Wbudowany pierścień uszczelniający „O” skutecznie chroni przed wnikaniem brudu.
- Podstawka mocująca samoczynnie wraca do pozycji zerowej po zakończonym mocowaniu.
- Duże siły przy niewielkich rozmiarach.Wskazówka dotycząca planu:

1) Otwór na trzpień jako zabezpieczenie przed przekręceniem

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0286_F Podstawki wahliwe samopowrotne, forma F, wstawka ryflowana

280 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D3	D4	D5	H	H1	H2	T	T1	L6	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Cena
K0286.305	F	18	M5	15	7	1,8	14	2,1	0,8	5	3	4,6	30	243,54 PLN
K0286.306	F	22	M6	18	8	2,8	16,5	2,5	1	6	4	5,6	50	273,09 PLN
K0286.308	F	28	M8	23	11	3,3	21,5	3,4	1,3	8	5	7,5	90	273,09 PLN
K0286.310	F	34	M10	29	13	4,4	27	4,2	1,6	10	6	9,2	140	332,13 PLN
K0286.312	F	40	M12	35	16	5,4	32	5	2	12	8	11,3	220	380,01 PLN
