Podstawki stożkowe

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Kołki pozycjonujące, kołki podporowe
      - Podstawki stożkowe

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

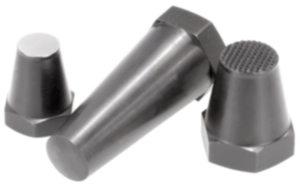

OpisMateriał:Korpus – stal do ulepszania cieplnego.Wersja:Korpus ulepszony cieplnie i oksydowany.Wskazówka:Podstawki stożkowe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych. Ponadto mogą służyć jako opory i dociski w przyrządach i narzędziach.
Do otworu gwintowanego D można wkręcić i wkleić wkręt lub trzpień. W ten prosty sposób uzyskuje się podstawkę z gwintem zewnętrznym.Wskazówka dotycząca planu:

Forma A: Powierzchnia gładka
Forma B: Powierzchnia kulista
Forma C: Powierzchnia w kratkę

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0294 Podstawki stożkowe

181 kB

Rysunki (przegląd ogólny)

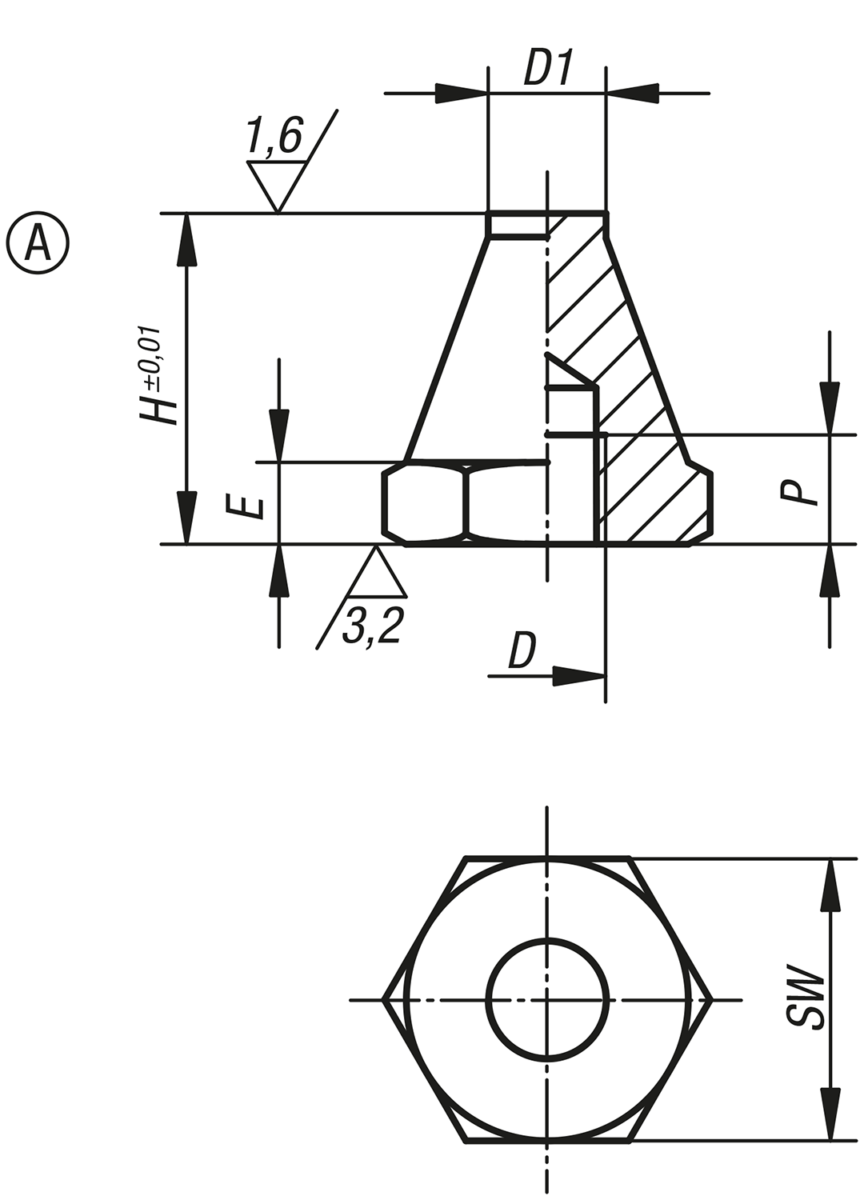

Kołki podporowe, forma A, powierzchnia gładka

Więcej informacji

Rysunki

Kołki podporowe, forma A, powierzchnia gładka

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	E	H	P	SW	Cena
K0294.106012	A	M6	6	3	12,5	4	11	60,73 PLN
K0294.106025	A	M6	6	3	25	7	11	68,14 PLN
K0294.108015	A	M8	8	4	15	6	13	70,30 PLN
K0294.108030	A	M8	8	4	30	9	13	79,19 PLN
K0294.110020	A	M10	10	5	20	9	17	84,74 PLN
K0294.110040	A	M10	10	5	40	13	17	90,09 PLN
K0294.112025	A	M12	12	6	25	11	19	91,62 PLN
K0294.112050	A	M12	12	6	50	16	19	99,92 PLN
K0294.116030	A	M16	16	8	30	12	24	187,47 PLN
K0294.116060	A	M16	16	8	60	20	24	228,32 PLN

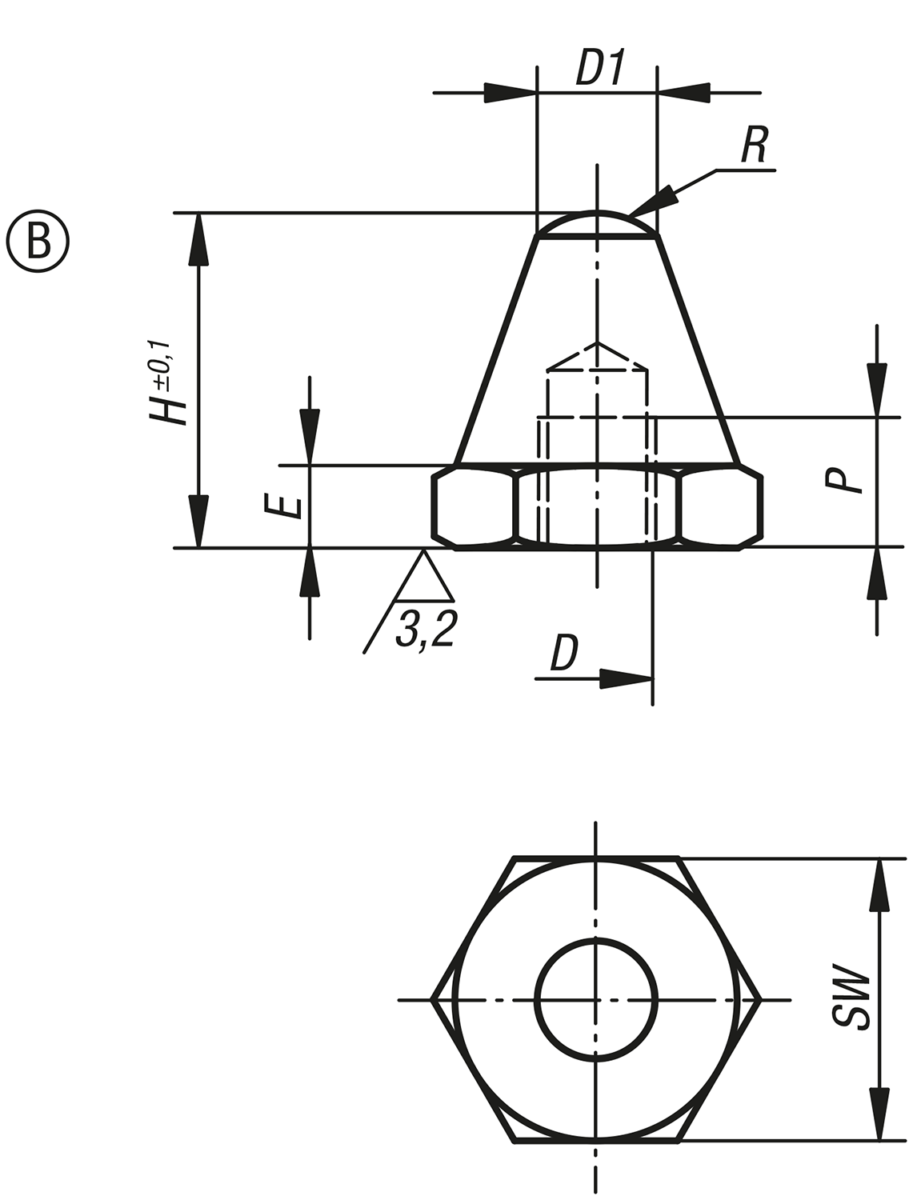

Kołki podporowe, forma B powierzchnia kulista

Więcej informacji

Rysunki

Kołki podporowe, forma B powierzchnia kulista

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	E	H	P	R	SW	Cena
K0294.206012	B	M6	6	3	12,5	4	5	11	50,20 PLN
K0294.206025	B	M6	6	3	25	7	5	11	58,78 PLN
K0294.208015	B	M8	8	4	15	6	8,5	13	57,34 PLN
K0294.208030	B	M8	8	4	30	9	8,5	13	61,10 PLN
K0294.210020	B	M10	10	5	20	9	9	17	63,64 PLN
K0294.210040	B	M10	10	5	40	13	9	17	69,77 PLN
K0294.212025	B	M12	12	6	25	11	12,75	19	69,77 PLN
K0294.212050	B	M12	12	6	50	16	12,75	19	74,75 PLN
K0294.216030	B	M16	16	8	30	12	17	24	133,78 PLN
K0294.216060	B	M16	16	8	60	20	17	24	159,44 PLN

Kołki podporowe, forma C, powierzchnia ryflowana

Więcej informacji

Rysunki

Kołki podporowe, forma C, powierzchnia ryflowana

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	E	H	P	SW	Cena
K0294.306012	C	M6	6	5	3	12,5	4	11	66,76 PLN
K0294.306025	C	M6	6	5	3	25	7	11	69,46 PLN
K0294.308015	C	M8	8	6	4	15	6	13	69,24 PLN
K0294.308030	C	M8	8	6	4	30	9	13	73,00 PLN
K0294.310020	C	M10	10	8	5	20	9	17	81,20 PLN
K0294.310040	C	M10	10	8	5	40	13	17	84,58 PLN
K0294.312025	C	M12	12	9,5	6	25	11	19	78,13 PLN
K0294.312050	C	M12	12	9,5	6	50	16	19	85,27 PLN
K0294.316030	C	M16	16	13	8	30	12	24	172,56 PLN
K0294.316060	C	M16	16	13	8	60	20	24	201,55 PLN
