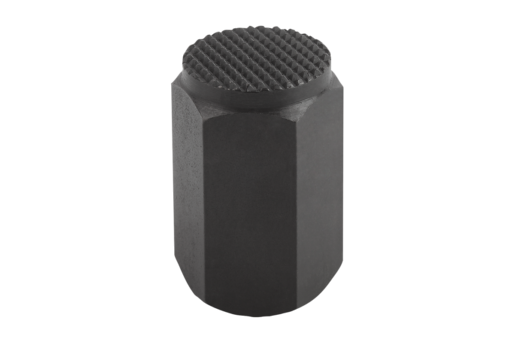

        Nóżki do przyrządów z gwintem wewnętrznym, forma D, powierzchnia ryflowana ulepszana cieplnie

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal do ulepszania cieplnego.Wersja:Korpus ulepszony cieplnie i oksydowany.
Powierzchnie stykowe utwardzone dyfuzyjnie.Wskazówka:Nóżki do przyrządów stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych oraz przyrządów. Ponadto mogą służyć jako opory i dociski w przyrządach i narzędziach.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0301_D Nóżki do przyrządów z gwintem wewnętrznym, forma D, powierzchnia ryflowana ulepszana cieplnie

178 kB

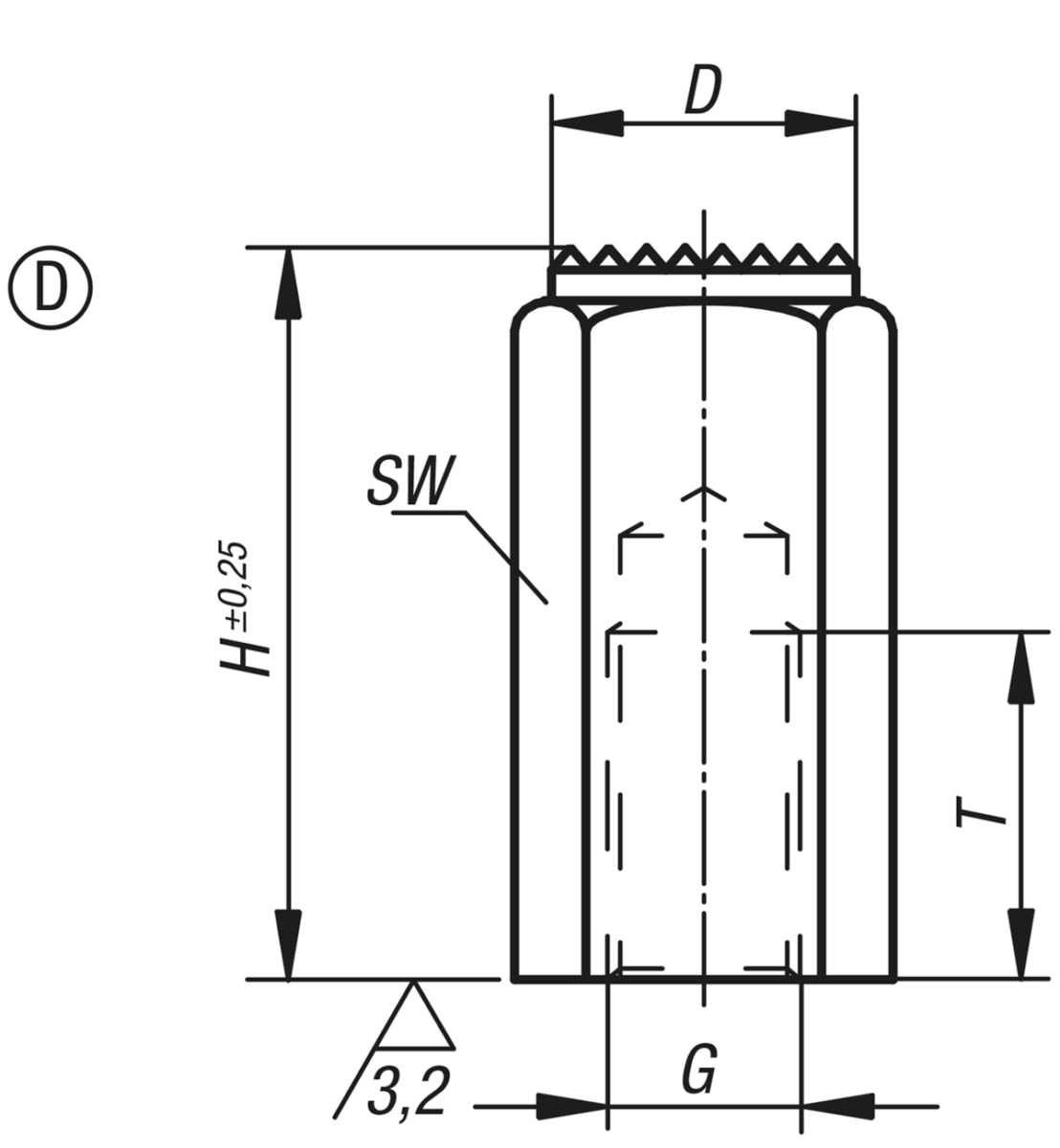

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	G	H	T	SW	Cena
K0301.406X20	D	9,5	M6	20	12	10	74,27 PLN
K0301.406X40	D	9,5	M6	40	12	10	66,71 PLN
K0301.410X32	D	16,5	M10	32	18	17	106,97 PLN
K0301.410X63	D	16,5	M10	63	18	17	106,97 PLN
K0301.412X32	D	18,5	M12	32	18	19	120,06 PLN
K0301.412X63	D	18,5	M12	63	18	19	122,23 PLN
K0301.416X50	D	23	M16	50	24	24	212,38 PLN
K0301.416X100	D	23	M16	100	24	24	178,23 PLN
