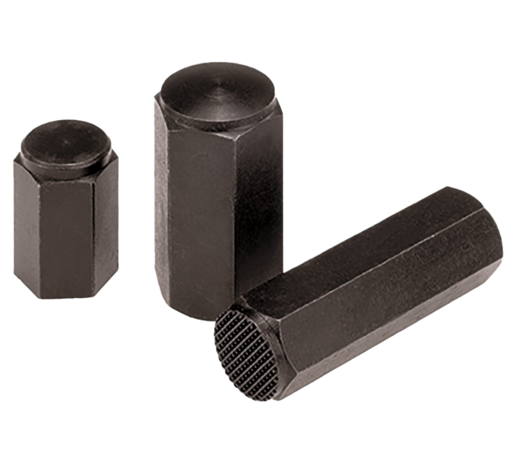

K0301Nóżki do przyrządów z gwintem wewnętrznym |
powrót |
|
|

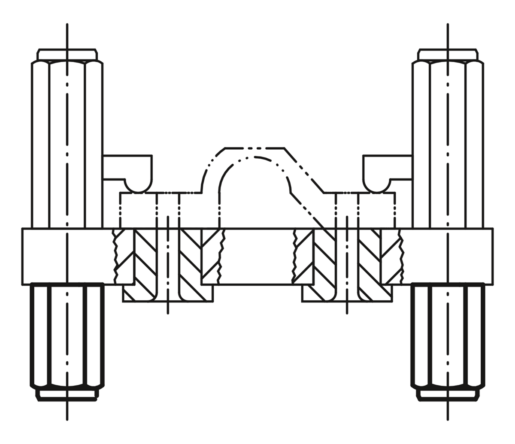

OpisMateriał:Korpus – stal do ulepszania cieplnego.Wersja:Korpus ulepszony cieplnie i oksydowany. Powierzchnie stykowe utwardzone dyfuzyjnie.Wskazówka:Nóżki do przyrządów stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych oraz przyrządów. Ponadto mogą służyć jako opory i dociski w przyrządach i narzędziach.Wskazówka dotycząca planu:Forma A: powierzchnia gładka hartowana Forma B: powierzchnia gładka szlifowana i hartowana Forma C: powierzchnia kulista hartowana Forma D: powierzchnia w kratkę ulepszana PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |

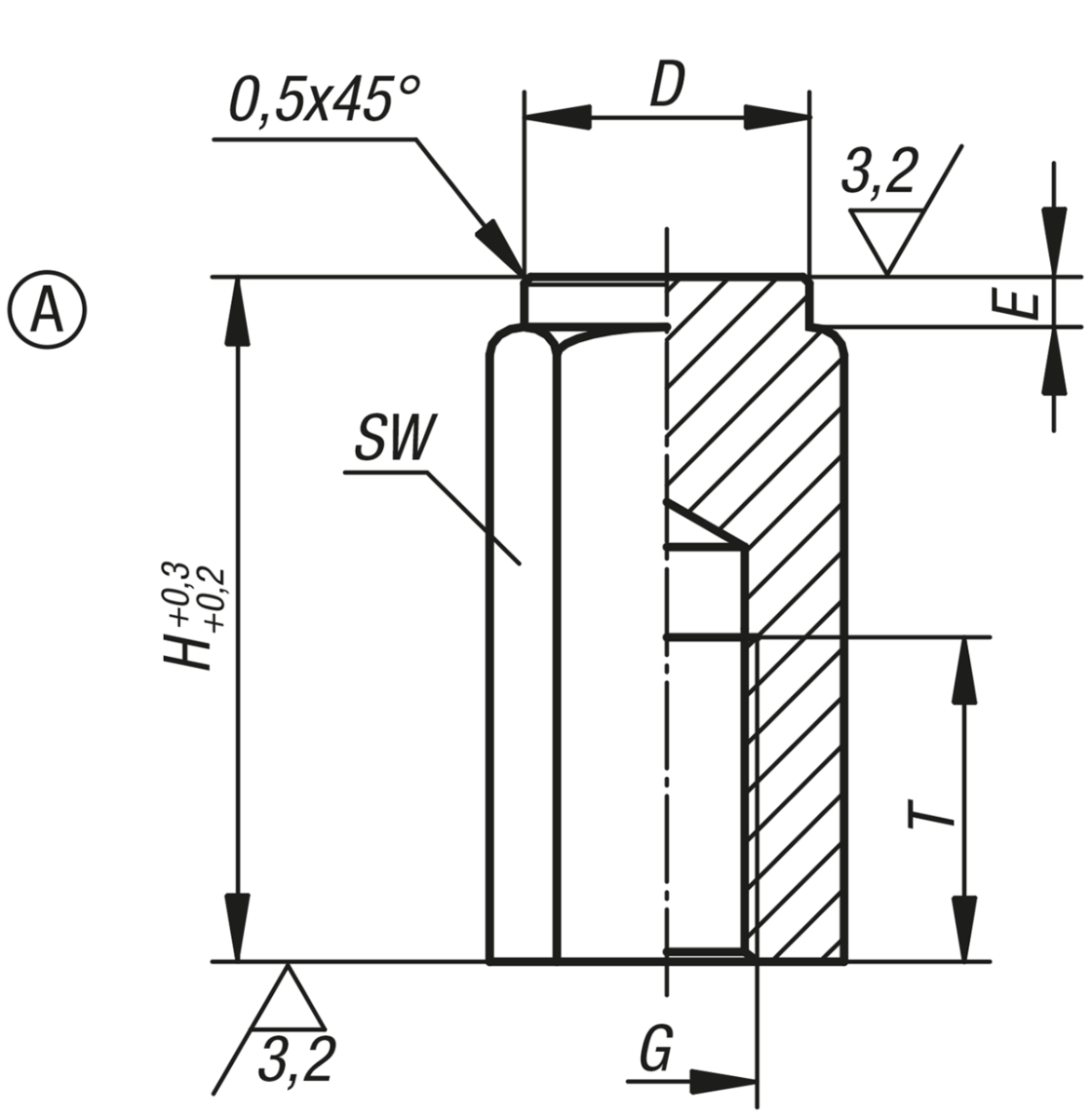

Nóżki do przyrządów z gwintem wewnętrznym, forma A powierzchnia gładka hartowana |
Więcej informacji |
Nr Zamówienia | Forma | D | E | G | H | T | SW | CAD | Osp. | Cena | Zamów |
---|
K0301.106X20 | A | 9,5 | 2 | M6 | 20 | 12 | 10 | | | 26,45 PLN | | K0301.106X40 | A | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 25,39 PLN | | K0301.110X32 | A | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 42,32 PLN | | K0301.110X63 | A | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 45,60 PLN | | K0301.112X32 | A | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 52,21 PLN | | K0301.112X63 | A | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 56,50 PLN | | K0301.116X50 | A | 23 | 4 | M16 | 50 | 24 | 24 | | | 64,86 PLN | | K0301.116X100 | A | 23 | 4 | M16 | 100 | 24 | 24 | | | 71,89 PLN | |
|

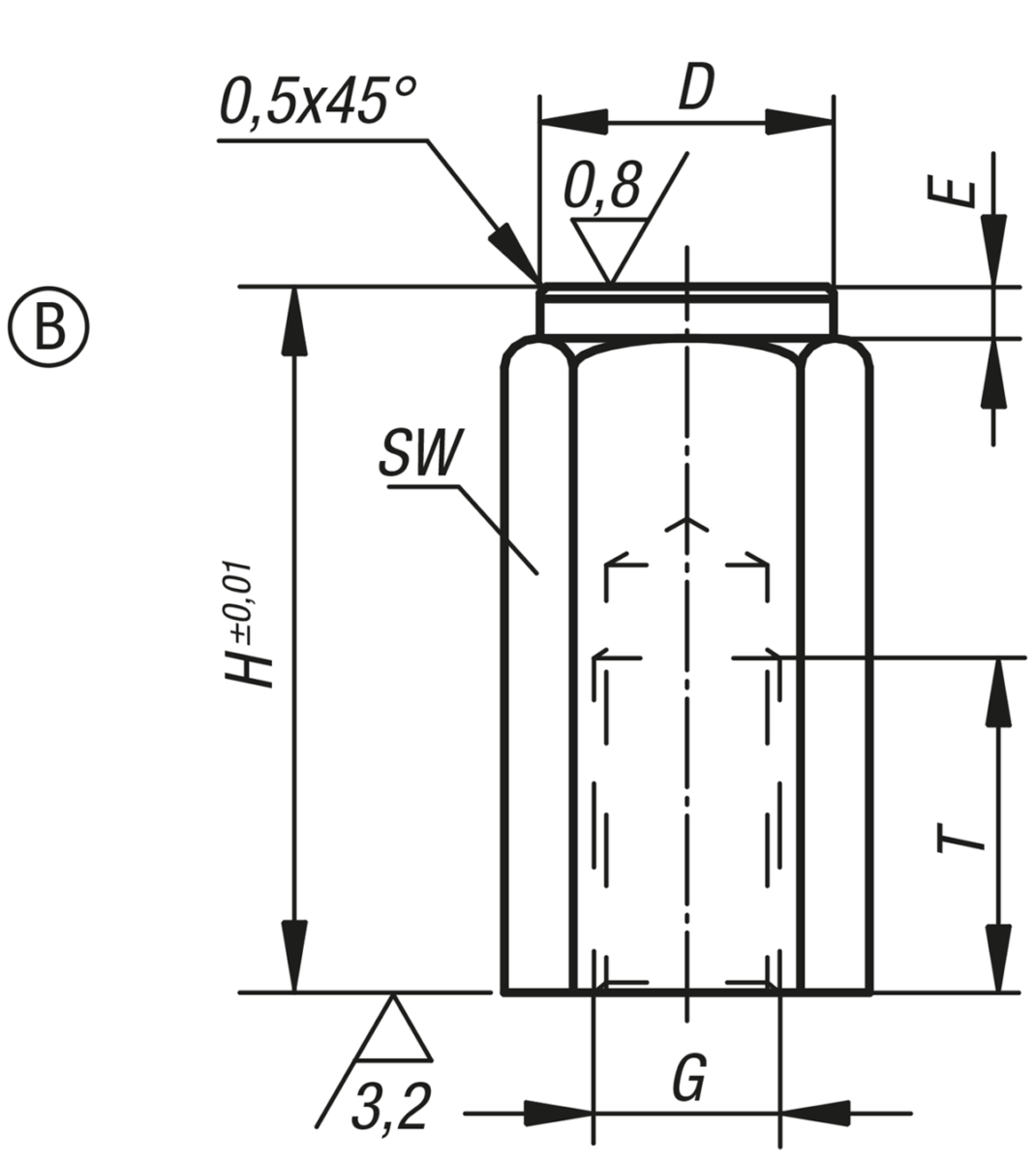

Nóżki do przyrządów z gwintem wewnętrznym, forma B powierzchnia gładka szlifowana i hartowana |
Więcej informacji |
Nr Zamówienia | Forma | D | E | G | H | T | SW | CAD | Osp. | Cena | Zamów |
---|
K0301.206X20 | B | 9,5 | 2 | M6 | 20 | 12 | 10 | | | 54,81 PLN | | K0301.206X40 | B | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 50,99 PLN | | K0301.210X32 | B | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 62,22 PLN | | K0301.210X63 | B | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 71,09 PLN | | K0301.212X32 | B | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 80,73 PLN | | K0301.212X63 | B | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 82,63 PLN | | K0301.216X50 | B | 23 | 4 | M16 | 50 | 24 | 24 | | | 93,43 PLN | | K0301.216X100 | B | 23 | 4 | M16 | 100 | 24 | 24 | | | 97,97 PLN | |
|

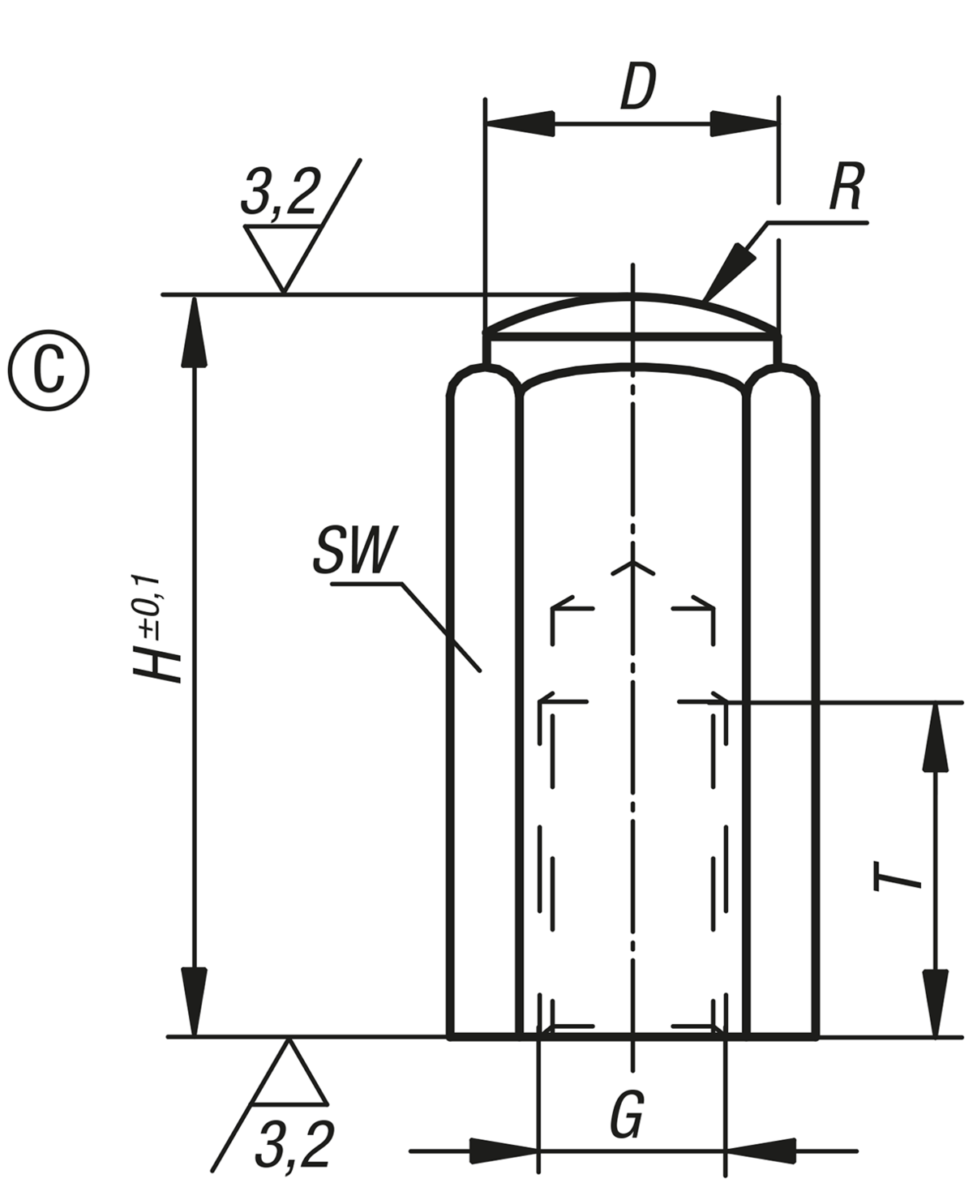

Nóżki do przyrządów z gwintem wewnętrznym, forma C powierzchnia kulista hartowana |
Więcej informacji |
Nr Zamówienia | Forma | D | G | H | R | T | SW | CAD | Osp. | Cena | Zamów |
---|
K0301.306X20 | C | 9,5 | M6 | 20 | 15 | 12 | 10 | | | 59,46 PLN | | K0301.306X40 | C | 9,5 | M6 | 40 | 15 | 12 | 10 | | | 58,56 PLN | | K0301.310X32 | C | 16,5 | M10 | 32 | 30 | 18 | 17 | | | 49,30 PLN | | K0301.310X63 | C | 16,5 | M10 | 63 | 30 | 18 | 17 | | | 52,47 PLN | | K0301.312X32 | C | 18,5 | M12 | 32 | 35 | 18 | 19 | | | 68,61 PLN | | K0301.312X63 | C | 18,5 | M12 | 63 | 35 | 18 | 19 | | | 70,20 PLN | | K0301.316X50 | C | 23 | M16 | 50 | 40 | 24 | 24 | | | 107,81 PLN | | K0301.316X100 | C | 23 | M16 | 100 | 40 | 24 | 24 | | | 134,79 PLN | |
|
Nóżki do przyrządów z gwintem wewnętrznym, forma D, powierzchnia ryflowana ulepszana cieplnie |
Więcej informacji |
Nr Zamówienia | Forma | D | G | H | T | SW | CAD | Osp. | Cena | Zamów |
---|
K0301.406X20 | D | 9,5 | M6 | 20 | 12 | 10 | | | 73,43 PLN | | K0301.406X40 | D | 9,5 | M6 | 40 | 12 | 10 | | | 65,96 PLN | | K0301.410X32 | D | 16,5 | M10 | 32 | 18 | 17 | | | 105,74 PLN | | K0301.410X63 | D | 16,5 | M10 | 63 | 18 | 17 | | | 105,74 PLN | | K0301.412X32 | D | 18,5 | M12 | 32 | 18 | 19 | | | 118,70 PLN | | K0301.412X63 | D | 18,5 | M12 | 63 | 18 | 19 | | | 120,82 PLN | | K0301.416X50 | D | 23 | M16 | 50 | 24 | 24 | | | 209,96 PLN | | K0301.416X100 | D | 23 | M16 | 100 | 24 | 24 | | | 176,21 PLN | |
|
