Nóżki z trzpieniem gwintowanym DIN 6320 (wersja 1971)

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Kołki pozycjonujące, kołki podporowe
      - Nóżki z trzpieniem gwintowanym DIN 6320 (wersja 1971)

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

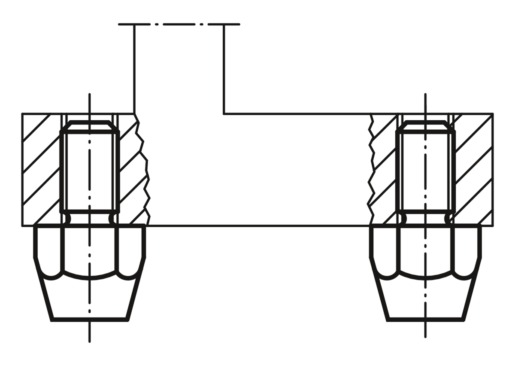

OpisMateriał:Stal do ulepszania cieplnego 1.1172.Wersja:Oksydowane.Wskazówka:Podstawki płaskie K0292 i kołki K0293 mogą również służyć jako nóżki.Wskazówka dotycząca planu:

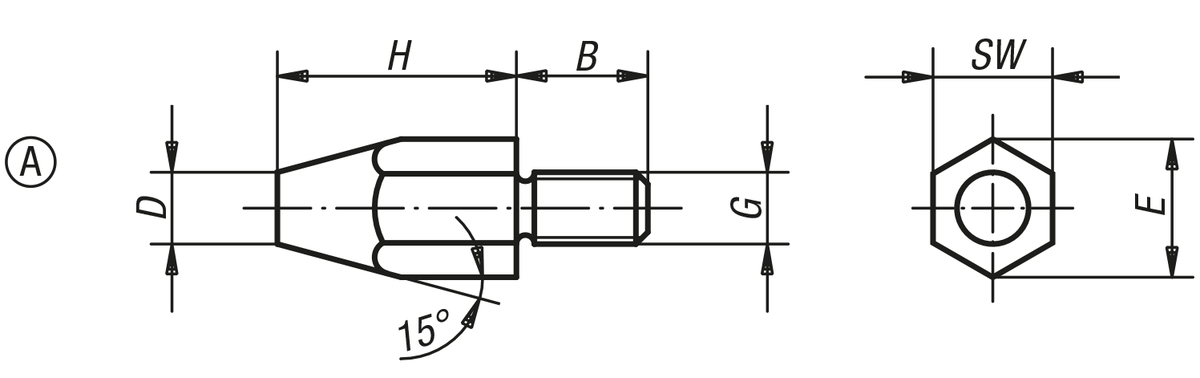

Forma A: z gładką powierzchnią styku

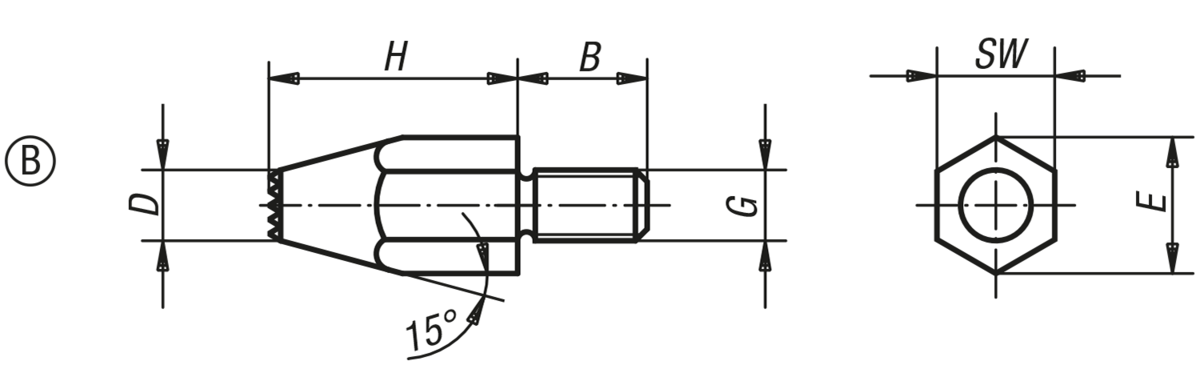

Forma B: z ryflowaną powierzchnią ze stopu twardego

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0296 Nóżki z trzpieniem gwintowanym DIN 6320 (wersja 1971)

169 kB

Rysunki (przegląd ogólny)

Nóżki z czopem gwintowanym, forma A z gładką powierzchnią styku

Więcej informacji

Rysunki

Nóżki z czopem gwintowanym, forma A z gładką powierzchnią styku

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	G	H	B	E	SW	Cena
K0296.06	A	8	M6	10	11	11,5	10	6,00 PLN
K0296.061	A	6	M6	20	11	11,5	10	6,42 PLN
K0296.08	A	10	M8	15	13	15	13	6,93 PLN
K0296.081	A	9	M8	30	13	15	13	9,00 PLN
K0296.10	A	13	M10	20	16	19,6	17	11,24 PLN
K0296.101	A	13	M10	40	16	19,6	17	14,18 PLN
K0296.12	A	15	M12	25	20	21,9	19	14,59 PLN
K0296.121	A	15	M12	50	20	21,9	19	18,69 PLN
