Kołki pozycjonujące spłaszczone, forma C

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Kołki pozycjonujące, kołki podporowe
      - Kołki pozycjonujące i podporowe DIN 6321 (wydanie 1973)

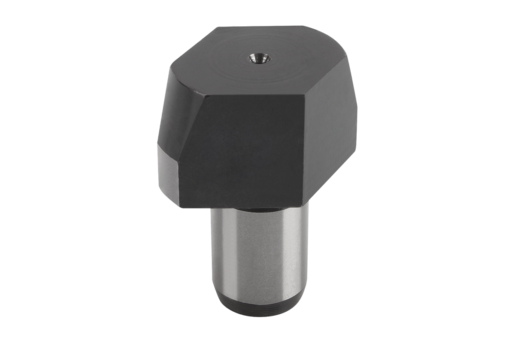

        Kołki pozycjonujące spłaszczone, forma C

Opis artykułu/ilustracje produktu

OpisMateriał:Stal narzędziowa.Wersja:Hartowane i szlifowane.Wskazówka:Spłaszczony kształt typu C umożliwia zniwelowanie tolerancji rozstawu otworów lub ustawienie przedmiotu w jednym tylko kierunku. Podobne kołki patrz K0352, K0353, K0354 i K0355.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0293_C Kołki pozycjonujące spłaszczone, forma C

157 kB

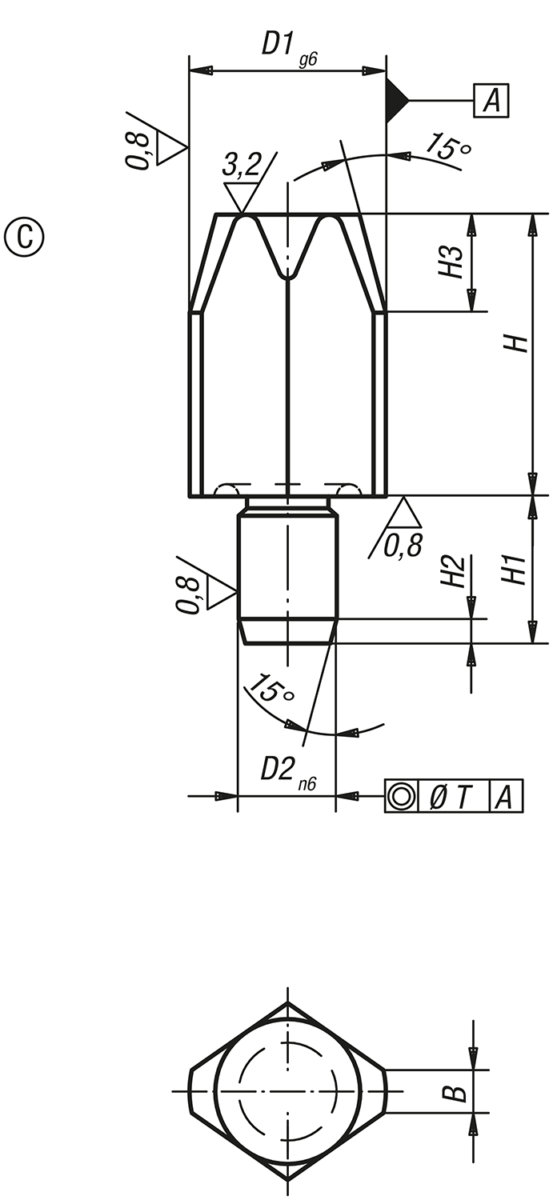

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Wersja 1	B	D1	D2	H	H1	H2	H3	T	Cena
K0293.406	C	wersja krótka	1	6	4	7	6	1,2	4	0,02	35,39 PLN
K0293.408	C	wersja krótka	1,6	8	6	10	9	1,6	6	0,02	38,51 PLN
K0293.410	C	wersja krótka	2,5	10	6	10	9	1,6	6	0,02	45,66 PLN
K0293.412	C	wersja krótka	2,5	12	6	10	9	1,6	6	0,02	44,28 PLN
K0293.416	C	wersja krótka	3,5	16	8	13	12	2	8	0,04	53,90 PLN
K0293.420	C	wersja krótka	5	20	12	15	18	2	9	0,04	78,45 PLN
K0293.425	C	wersja krótka	5	25	12	15	18	2,5	9	0,04	80,35 PLN
K0293.506	C	wersja długa	1	6	4	12	6	1,2	4	0,02	36,03 PLN
K0293.508	C	wersja długa	1,6	8	6	16	9	1,6	6	0,02	39,25 PLN
K0293.510	C	wersja długa	2,5	10	6	18	9	1,6	6	0,02	46,23 PLN
K0293.512	C	wersja długa	2,5	12	6	18	9	1,6	6	0,02	49,62 PLN
K0293.516	C	wersja długa	3,5	16	8	22	12	2	8	0,04	66,98 PLN
K0293.520	C	wersja długa	5	20	12	25	18	2	9	0,04	81,14 PLN
K0293.525	C	wersja długa	5	25	12	25	18	2,5	9	0,04	91,20 PLN
