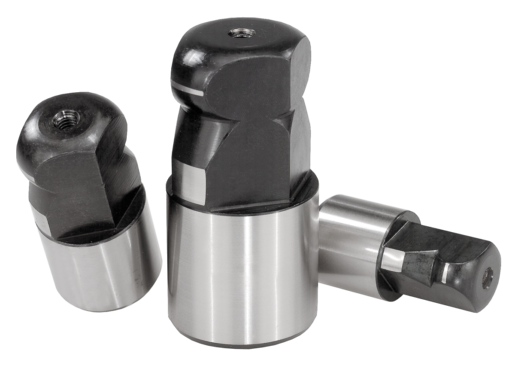

K0350Kołki pozycjonujące ścięte z wprowadzeniem kulistym, typ C |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal narzędziowa lub stal nierdzewna 1.4305. Wersja:Stal hartowana i szlifowana.
Stal nierdzewna, szlifowana i kolsteryzowana.Wskazówka:Kołki pozycjonujące z wprowadzeniem kulistym ułatwiają swoim kształtem nasadzanie pozycjonowanego elementu. Zakleszczanie, określane też jako efekt szuflady, zostało zminimalizowane i nie wywołuje szkodliwych sił, bowiem kula pracuje jak przegub (patrz schemat łączenia 1).Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

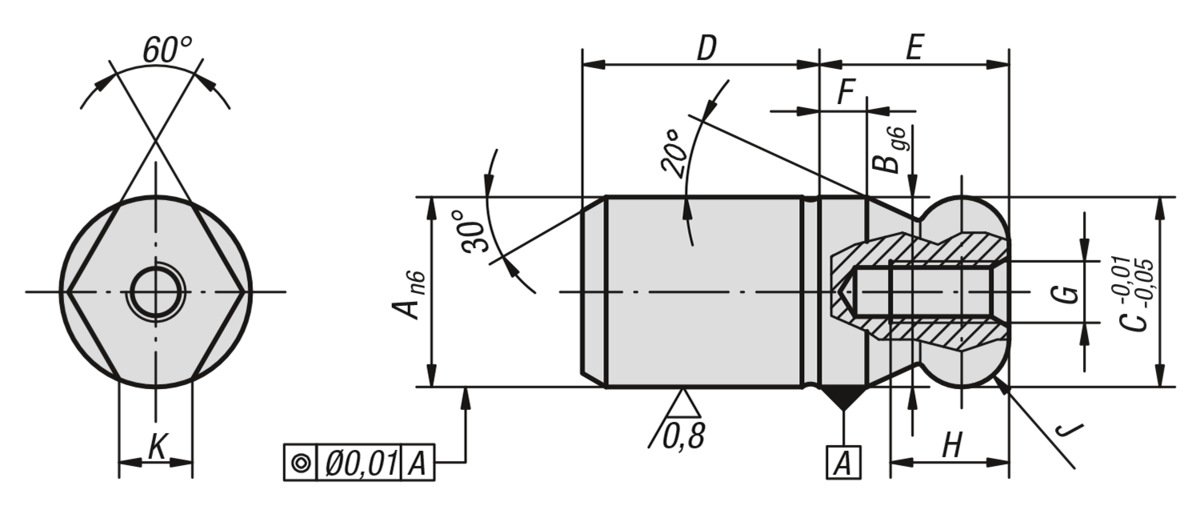

| Nr Zamówienia | Materiał
korpusu | A | B | C | D | E | F | G | H | J | K | CAD | Osp. | Cena | Zamów |
|---|
| K0350.052 | stal narzędziowa | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | 1,5 |  | | 69,71 PLN | | | K0350.062 | stal narzędziowa | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | 1,8 | | | 78,51 PLN | | | K0350.082 | stal narzędziowa | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | 1,9 | | | 89,69 PLN | | | K0350.102 | stal narzędziowa | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | | | 92,53 PLN | | | K0350.122 | stal narzędziowa | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 2,5 | | | 95,48 PLN | | | K0350.142 | stal narzędziowa | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,9 | | | 102,15 PLN | | | K0350.162 | stal narzędziowa | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 4,3 | | | 103,45 PLN | | | K0350.202 | stal narzędziowa | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 5 | | | 124,51 PLN | | | K0350.252 | stal narzędziowa | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | 5,6 | | | 139,83 PLN | | | K0350.302 | stal narzędziowa | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | 8,8 | | | 178,54 PLN | | | K0350.402 | stal narzędziowa | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | 12,8 | | | 365,83 PLN | | | K0350.502 | stal narzędziowa | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | 16,7 | | | 498,46 PLN | | | K0350.5052 | stal nierdzewna | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | 1,5 | | | 89,63 PLN | | | K0350.5062 | stal nierdzewna | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | 1,8 | | | 100,71 PLN | | | K0350.5082 | stal nierdzewna | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | 1,9 | | | 115,09 PLN | | | K0350.5102 | stal nierdzewna | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | | | 119,34 PLN | | | K0350.5122 | stal nierdzewna | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 2,5 | | | 128,09 PLN | | | K0350.5142 | stal nierdzewna | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,9 | | | 136,21 PLN | | | K0350.5162 | stal nierdzewna | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 4,3 | | | 141,17 PLN | | | K0350.5202 | stal nierdzewna | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 5 | | | 211,76 PLN | |
