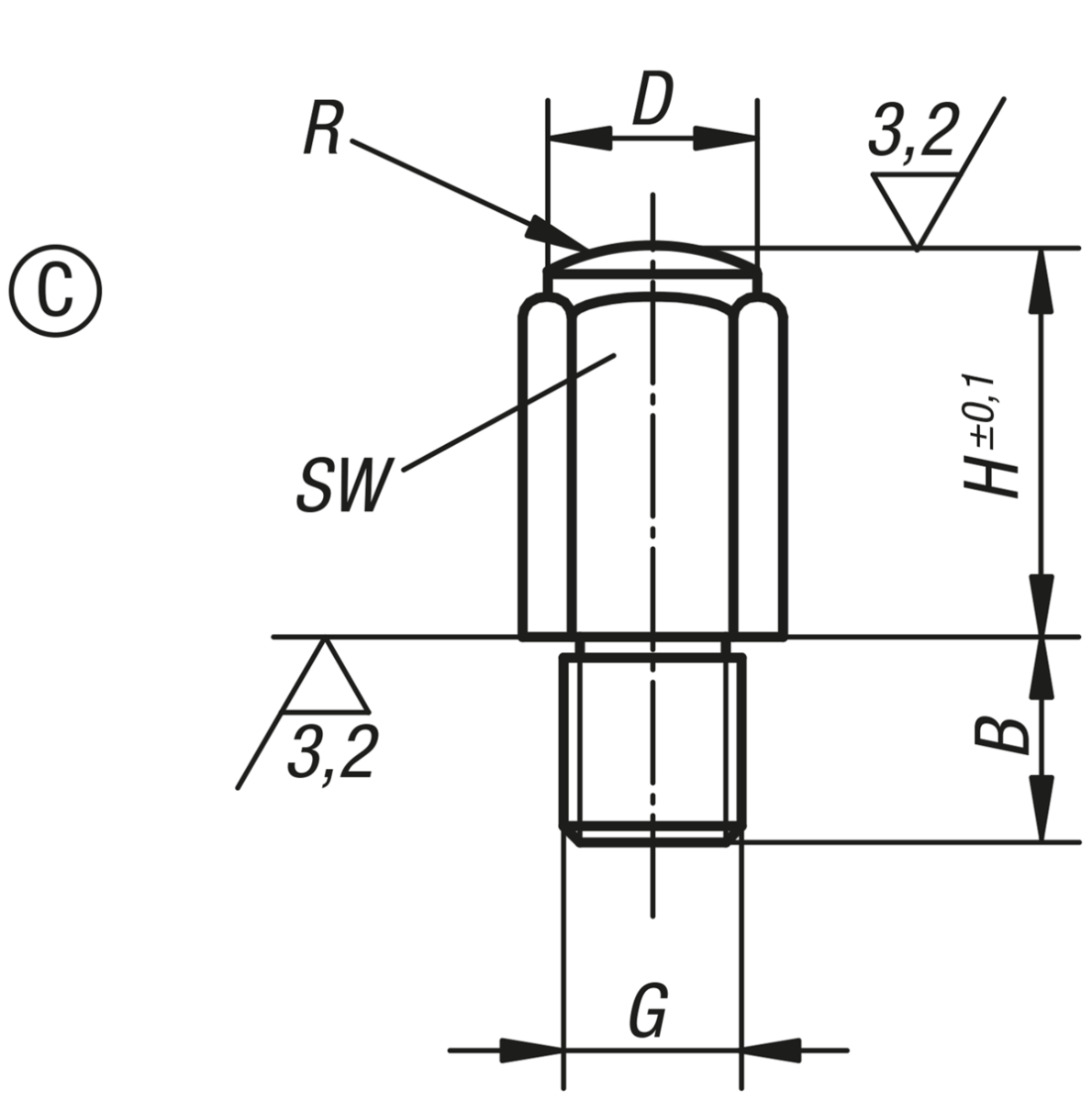

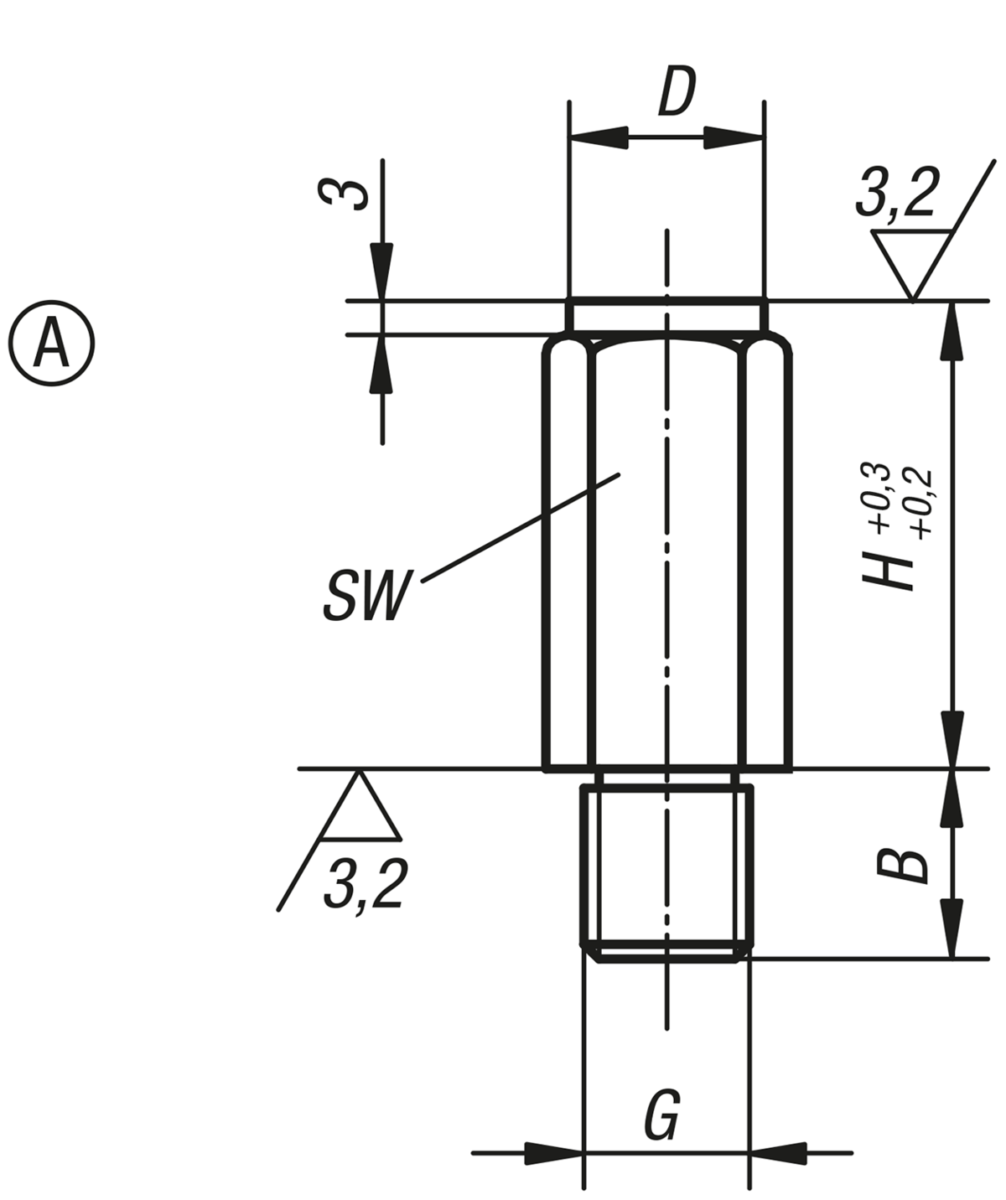

OpisMateriał:Korpus – stal do ulepszania cieplnego.Wersja:Korpus ulepszony cieplnie i oksydowany. Powierzchnie stykowe utwardzone dyfuzyjnie.Wskazówka:Nóżki stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych. Ponadto mogą służyć jako opory i dociski w przyrządach i narzędziach.Wskazówka dotycząca planu:Forma A: powierzchnia gładka hartowana Forma B: powierzchnia gładka szlifowana i hartowana Forma C: powierzchnia kulista hartowana Forma D: powierzchnia w kratkę ulepszana Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Nr Zamówienia | Forma | B | D | G | H | SW | CAD | Osp. | Cena | Zamów |
---|
K0299.106010 | A | 11 | 10 | M6 | 10 | 10 |  | | 13,48 PLN | | K0299.106020 | A | 11 | 10 | M6 | 20 | 10 |  | | 11,59 PLN | | K0299.108010 | A | 13 | 13 | M8 | 10 | 13 |  | | 16,61 PLN | | K0299.108015 | A | 13 | 13 | M8 | 15 | 13 |  | | 15,13 PLN | | K0299.108030 | A | 13 | 13 | M8 | 30 | 13 |  | | 19,00 PLN | | K0299.110010 | A | 16 | 17 | M10 | 10 | 17 |  | | 17,66 PLN | | K0299.110020 | A | 16 | 17 | M10 | 20 | 17 |  | | 13,57 PLN | | K0299.110040 | A | 16 | 17 | M10 | 40 | 17 |  | | 12,93 PLN | | K0299.112010 | A | 20 | 19 | M12 | 10 | 19 |  | | 22,59 PLN | | K0299.112025 | A | 20 | 19 | M12 | 25 | 19 |  | | 24,38 PLN | | K0299.112050 | A | 20 | 19 | M12 | 50 | 19 |  | | 19,60 PLN | | K0299.116015 | A | 24 | 27 | M16 | 15 | 27 |  | | 24,79 PLN | | K0299.116030 | A | 24 | 27 | M16 | 30 | 27 |  | | 57,96 PLN | | K0299.116060 | A | 24 | 27 | M16 | 60 | 27 |  | | 55,29 PLN | | K0299.120040 | A | 29 | 32 | M20 | 40 | 32 |  | | 75,44 PLN | | K0299.120080 | A | 29 | 32 | M20 | 80 | 32 |  | | 95,77 PLN | |
|

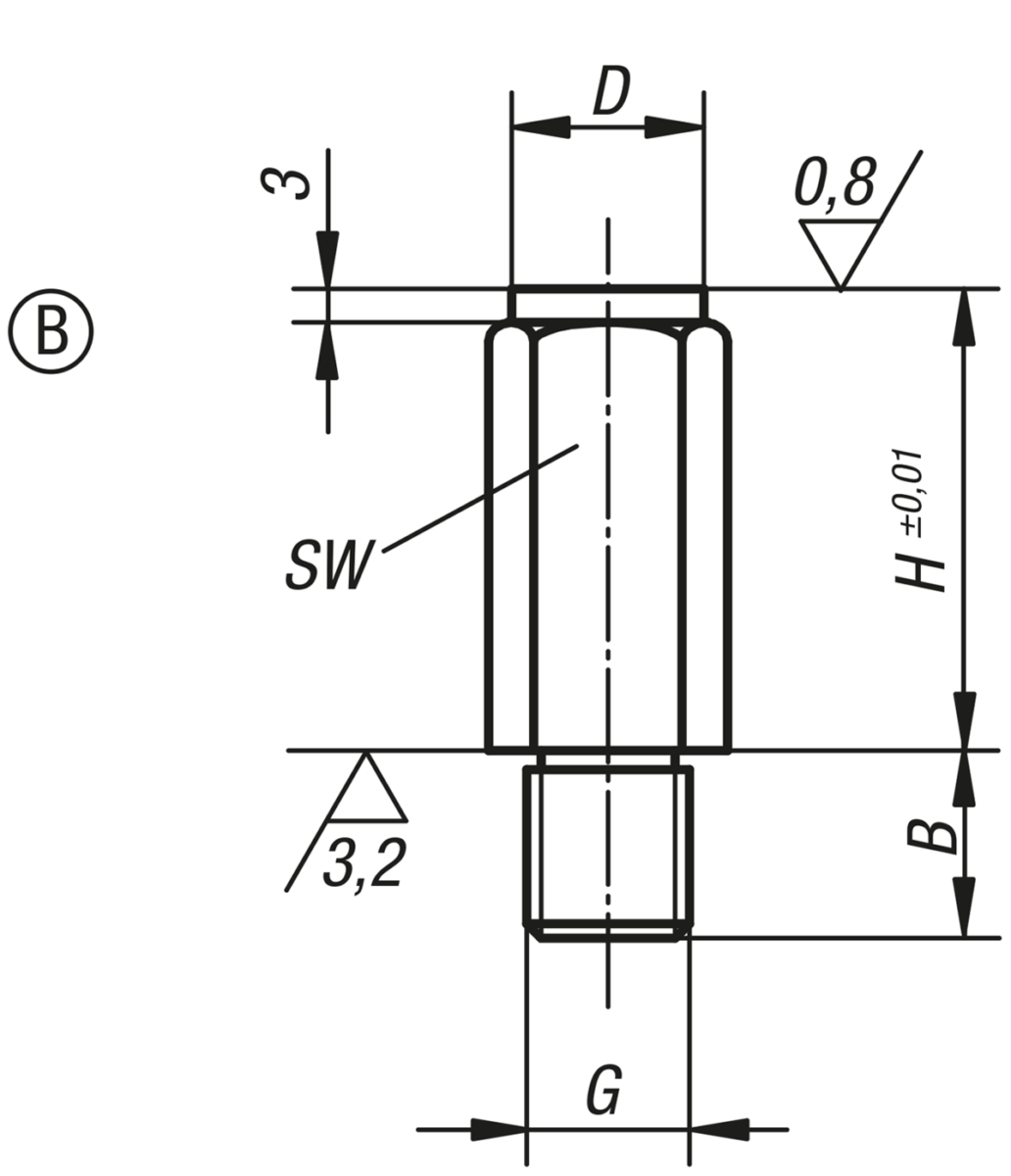

Nóżki pozycjonujące, forma B powierzchnia gładka szlifowana i hartowana |
Więcej informacji |
Nr Zamówienia | Forma | B | D | G | H | SW | CAD | Osp. | Cena | Zamów |
---|
K0299.206010 | B | 11 | 10 | M6 | 10 | 10 |  | | 32,66 PLN | | K0299.206020 | B | 11 | 10 | M6 | 20 | 10 |  | | 36,52 PLN | | K0299.208010 | B | 13 | 13 | M8 | 10 | 13 |  | | 40,20 PLN | | K0299.208015 | B | 13 | 13 | M8 | 15 | 13 |  | | 38,69 PLN | | K0299.208030 | B | 13 | 13 | M8 | 30 | 13 |  | | 36,62 PLN | | K0299.210010 | B | 16 | 17 | M10 | 10 | 17 |  | | 40,20 PLN | | K0299.210020 | B | 16 | 17 | M10 | 20 | 17 |  | | 41,95 PLN | | K0299.210040 | B | 16 | 17 | M10 | 40 | 17 |  | | 44,34 PLN | | K0299.212010 | B | 20 | 19 | M12 | 10 | 19 |  | | 52,07 PLN | | K0299.212025 | B | 20 | 19 | M12 | 25 | 19 |  | | 50,32 PLN | | K0299.212050 | B | 20 | 19 | M12 | 50 | 19 |  | | 53,36 PLN | | K0299.216015 | B | 24 | 27 | M16 | 15 | 27 |  | | 89,84 PLN | | K0299.216030 | B | 24 | 27 | M16 | 30 | 27 |  | | 94,85 PLN | | K0299.216060 | B | 24 | 27 | M16 | 60 | 27 |  | | 101,02 PLN | | K0299.220040 | B | 29 | 32 | M20 | 40 | 32 |  | | 121,39 PLN | | K0299.220080 | B | 29 | 32 | M20 | 80 | 32 |  | | 135,29 PLN | |
|
Nr Zamówienia | Forma | B | D | G | H | R | SW | CAD | Osp. | Cena | Zamów |
---|
K0299.306010 | C | 11 | 10 | M6 | 10 | 15 | 10 |  | | 21,94 PLN | | K0299.306020 | C | 11 | 10 | M6 | 20 | 15 | 10 |  | | 24,79 PLN | | K0299.308010 | C | 13 | 13 | M8 | 10 | 20 | 13 |  | | 27,51 PLN | | K0299.308015 | C | 13 | 13 | M8 | 15 | 20 | 13 |  | | 39,01 PLN | | K0299.308030 | C | 13 | 13 | M8 | 30 | 20 | 13 |  | | 32,71 PLN | | K0299.310010 | C | 16 | 17 | M10 | 10 | 30 | 17 |  | | 33,17 PLN | | K0299.310020 | C | 16 | 17 | M10 | 20 | 30 | 17 |  | | 41,63 PLN | | K0299.310040 | C | 16 | 17 | M10 | 40 | 30 | 17 |  | | 42,96 PLN | | K0299.312010 | C | 20 | 19 | M12 | 10 | 40 | 19 |  | | 34,96 PLN | | K0299.312025 | C | 20 | 19 | M12 | 25 | 35 | 19 |  | | 53,68 PLN | | K0299.312050 | C | 20 | 19 | M12 | 50 | 35 | 19 |  | | 57,64 PLN | | K0299.316015 | C | 24 | 27 | M16 | 15 | 50 | 27 |  | | 116,70 PLN | | K0299.316030 | C | 24 | 27 | M16 | 30 | 50 | 27 |  | | 93,01 PLN | | K0299.316060 | C | 24 | 27 | M16 | 60 | 50 | 27 |  | | 125,21 PLN | | K0299.320040 | C | 29 | 32 | M20 | 40 | 60 | 32 |  | | 213,35 PLN | | K0299.320080 | C | 29 | 32 | M20 | 80 | 60 | 32 |  | | 165,42 PLN | |
|

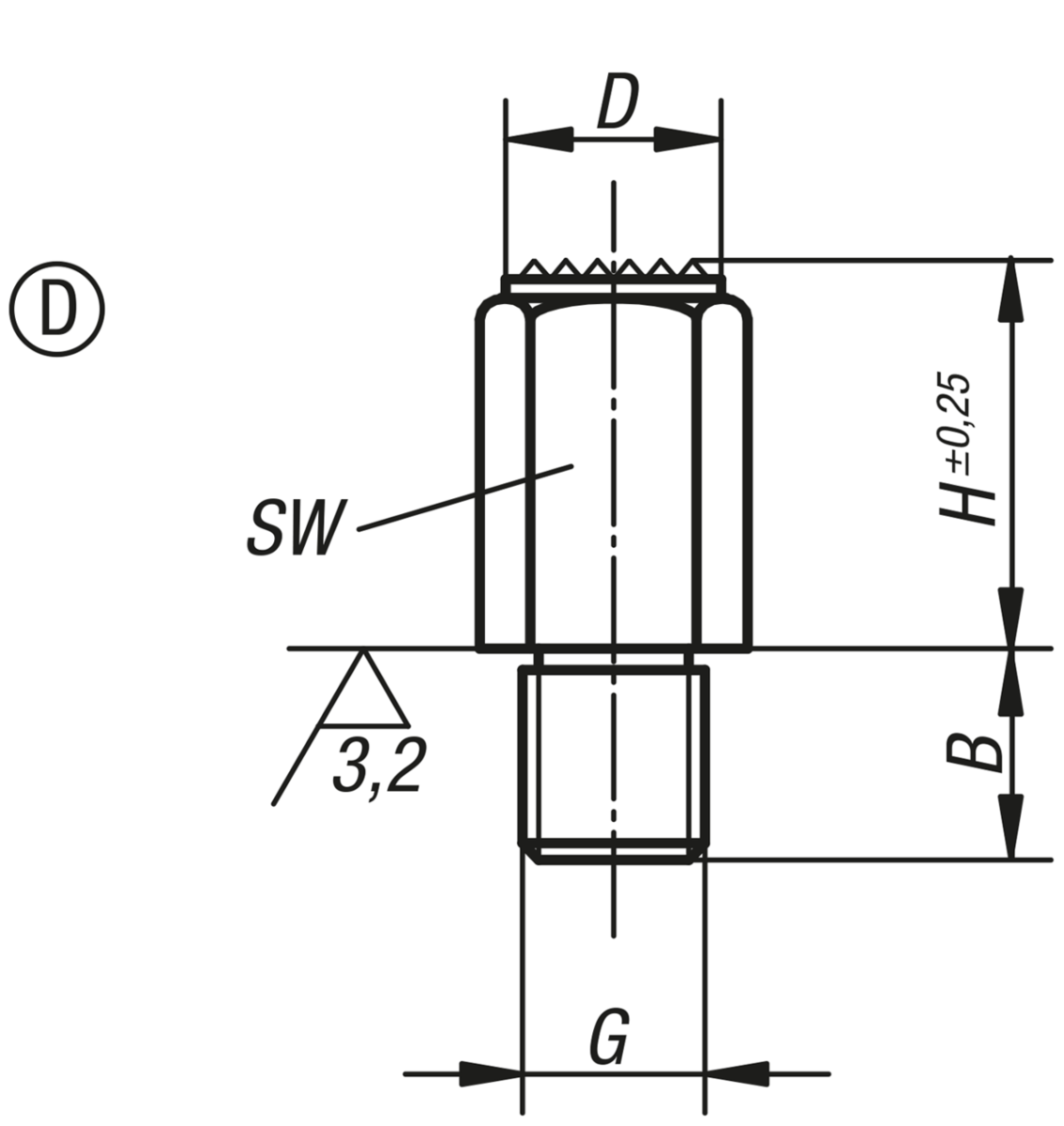

Nóżki pozycjonujące, forma D, powierzchnia ryflowana ulepszana cieplnie |
Więcej informacji |
Nr Zamówienia | Forma | B | D | G | H | SW | CAD | Osp. | Cena | Zamów |
---|
K0299.406010 | D | 11 | 10 | M6 | 10 | 10 |  | | 42,69 PLN | | K0299.406020 | D | 11 | 10 | M6 | 20 | 10 |  | | 45,03 PLN | | K0299.408015 | D | 13 | 13 | M8 | 15 | 13 |  | | 44,67 PLN | | K0299.408030 | D | 13 | 13 | M8 | 30 | 13 |  | | 45,86 PLN | | K0299.410020 | D | 16 | 17 | M10 | 20 | 17 |  | | 53,36 PLN | | K0299.410040 | D | 16 | 17 | M10 | 40 | 17 |  | | 54,92 PLN | | K0299.412025 | D | 20 | 19 | M12 | 25 | 19 |  | | 58,88 PLN | | K0299.412050 | D | 20 | 19 | M12 | 50 | 19 |  | | 60,95 PLN | | K0299.416030 | D | 24 | 27 | M16 | 30 | 27 |  | | 101,94 PLN | | K0299.416060 | D | 24 | 27 | M16 | 60 | 27 |  | | 122,08 PLN | | K0299.420040 | D | 29 | 32 | M20 | 40 | 32 |  | | 124,66 PLN | | K0299.420080 | D | 29 | 32 | M20 | 80 | 32 |  | | 157,60 PLN | |
|
