K0115

Elementy poziomujące nastawne z podkładką wahliwą i nakrętką...

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Elementy z regulowaną wysokością
      - Elementy poziomujące nastawne z podkładką wahliwą i nakrętką zabezpieczającą

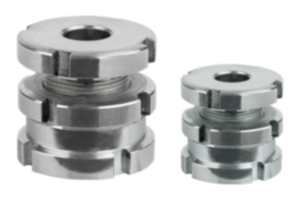

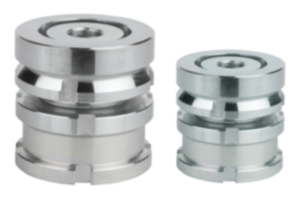

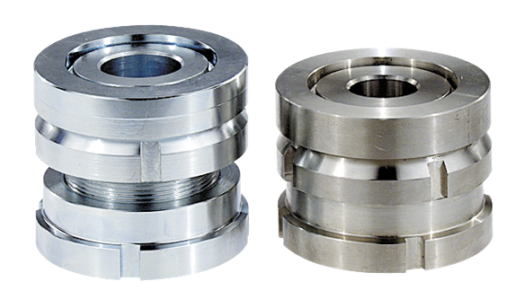

Opis artykułu/ilustracje produktu

OpisWersja:Wersja standardowa ocynkowana galwanicznie, pasywowana na niebiesko.
Wersja ze stali nierdzewnej niepowlekana.Wskazówka:Elementy poziomujące nastawne z podkładką wahliwą i nakrętką zabezpieczającą znajdują zastosowanie w miejscach, gdzie montowane i poziomowane są silniki, agregaty, elementy napędowe i linie produkcyjne. Umożliwiają precyzyjne ułożenie podczas montażu skośnych powierzchni, do kąta nachylenia ok.4°. Nakrętka zabezpieczająca służy przy tym do zabezpieczania ustalonej wysokości.
Statyczne obciążenie dodatkowe F1 jest dostępne po odjęciu siły naprężenia (śruba 8.8, µ m = 0,125) od obciążenia całkowitego F.

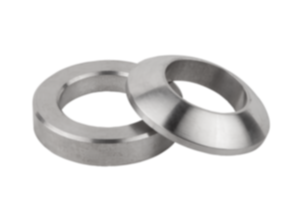

Wyposażenie:Podkładki wahliwe K0691

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0115 Elementy poziomujące nastawne z podkładką wahliwą i nakrętką zabezpieczającą

276 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	D	dla śruby	D1	D2	H min.	H maks.	B	N	M	α	F kN	F1 kN	Cena
K0115.0406	stal po ulepszeniu cieplnym	6,6	M6	M15x1	25	27	31	5	4	2	4°	40	36	293,17 PLN
K0115.0506	stal po ulepszeniu cieplnym	6,6	M6	M20x1	32	32	37	6	4	2	4°	65	55,7	300,41 PLN
K0115.0508	stal po ulepszeniu cieplnym	9	M8	M20x1	32	32	37	6	4	2	4°	65	48	300,41 PLN
K0115.0510	stal po ulepszeniu cieplnym	11	M10	M20x1	32	32	37	6	4	2	4°	65	37,9	300,41 PLN
K0115.0710	stal po ulepszeniu cieplnym	11	M10	M30x1,5	45	41	48	7	5	2	4°	120	92,9	330,04 PLN
K0115.0712	stal po ulepszeniu cieplnym	13,5	M12	M30x1,5	45	41	48	7	5	2	4°	120	80,4	330,04 PLN
K0115.0716	stal po ulepszeniu cieplnym	17,5	M16	M30x1,5	45	41	48	7	5	2	4°	120	45,5	330,04 PLN
K0115.0916	stal po ulepszeniu cieplnym	17,5	M16	M40x1,5	58	53	62	9	6	2,5	4°	210	136	451,93 PLN
K0115.0920	stal po ulepszeniu cieplnym	22	M20	M40x1,5	58	53	62	9	6	2,5	4°	210	90	451,93 PLN
K0115.0924	stal po ulepszeniu cieplnym	26	M24	M40x1,5	58	53	62	9	6	2,5	4°	210	37	451,93 PLN
K0115.1020	stal po ulepszeniu cieplnym	22	M20	M50x1,5	70	61	71	11	6	2,5	4°	330	210	594,80 PLN
K0115.1024	stal po ulepszeniu cieplnym	26	M24	M50x1,5	70	61	71	11	6	2,5	4°	330	157	594,80 PLN
K0115.1030	stal po ulepszeniu cieplnym	33	M30	M50x1,5	70	61	71	11	6	2,5	4°	330	53	594,80 PLN
K0115.1224	stal po ulepszeniu cieplnym	26	M24	M60x2	80	67	79	11	7	3	4°	495	322	724,20 PLN
K0115.1230	stal po ulepszeniu cieplnym	33	M30	M60x2	80	67	79	11	7	3	4°	495	218	724,20 PLN
K0115.04061	stal nierdzewna	6,6	M6	M15x1	25	27	31	5	4	2	4°	27,1	24,14	403,42 PLN
K0115.05061	stal nierdzewna	6,6	M6	M20x1	32	32	37	6	4	2	4°	43,4	36,56	417,70 PLN
K0115.05081	stal nierdzewna	9	M8	M20x1	32	32	37	6	4	2	4°	43,4	30,86	417,70 PLN
K0115.05101	stal nierdzewna	11	M10	M20x1	32	32	37	6	4	2	4°	43,4	23,41	417,70 PLN
K0115.07101	stal nierdzewna	11	M10	M30x1,5	45	41	48	7	5	2	4°	84	64,01	454,47 PLN
K0115.07121	stal nierdzewna	13,5	M12	M30x1,5	45	41	48	7	5	2	4°	84	54,82	454,47 PLN
K0115.07161	stal nierdzewna	17,5	M16	M30x1,5	45	41	48	7	5	2	4°	84	28,9	454,47 PLN
K0115.09161	stal nierdzewna	17,5	M16	M40x1,5	58	53	62	9	6	2,5	4°	148	92,9	714,52 PLN
K0115.09201	stal nierdzewna	22	M20	M40x1,5	58	53	62	9	6	2,5	4°	148	59,08	714,52 PLN
K0115.09241	stal nierdzewna	26	M24	M40x1,5	58	53	62	9	6	2,5	4°	148	20,3	714,52 PLN
K0115.10201	stal nierdzewna	22	M20	M50x1,5	70	61	71	11	6	2,5	4°	225	136,08	1 062,82 PLN
K0115.10241	stal nierdzewna	26	M24	M50x1,5	70	61	71	11	6	2,5	4°	225	97,3	1 062,82 PLN
K0115.10301	stal nierdzewna	33	M30	M50x1,5	70	61	71	11	6	2,5	4°	225	20,6	1 062,82 PLN
K0115.12241	stal nierdzewna	26	M24	M60x2	80	67	79	11	7	3	4°	323	195,3	1 204,59 PLN
K0115.12301	stal nierdzewna	33	M30	M60x2	80	67	79	11	7	3	4°	323	118,6	1 204,59 PLN
