Śruby podpierające

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy podporowe, ustalające i pozycjonujące
    - Kołki pozycjonujące, kołki podporowe
      - Śruby podpierające

Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego, ulepszona.Wersja:Oksydowane.Wskazówka:Zaokrąglony nosek śruby pozwala wykorzystać ją również do pozycjonowania przedmiotów obrabianych z otworami.

Wersje K0297.20020 oraz K0297.20040 posiadają wbudowany ośmiokąt.Wskazówka dotycząca planu:

1) Nakrętka zabezpieczająca

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0297 Śruby podpierające

176 kB

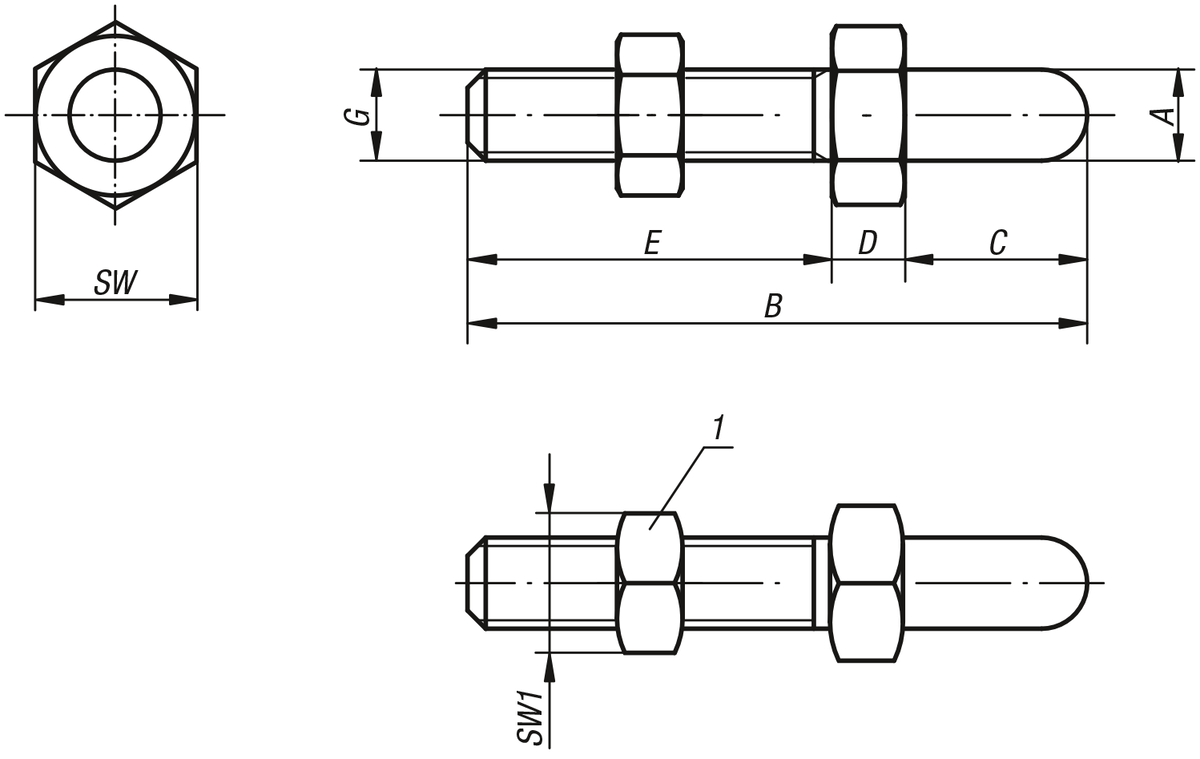

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	A	B	C	D	E	G	SW	SW1	Cena
K0297.06006	6	37	6	6	25	M6	13	10	32,51 PLN
K0297.06012	6	43	12	6	25	M6	13	10	35,21 PLN
K0297.08008	8	45	8	7	30	M8	13	13	34,05 PLN
K0297.08016	8	53	16	7	30	M8	13	13	36,47 PLN
K0297.10010	10	58	10	8	40	M10	17	17	44,19 PLN
K0297.10020	10	68	20	8	40	M10	17	17	44,87 PLN
K0297.12012	12	72	12	10	50	M12	19	19	59,12 PLN
K0297.12024	12	84	24	10	50	M12	19	19	60,13 PLN
K0297.16016	16	89	16	13	60	M16	24	24	75,16 PLN
K0297.16032	16	105	32	13	60	M16	24	24	75,88 PLN
K0297.20020	20	115	20	15	80	M20	36	30	108,14 PLN
K0297.20040	20	135	40	15	80	M20	36	30	120,03 PLN
